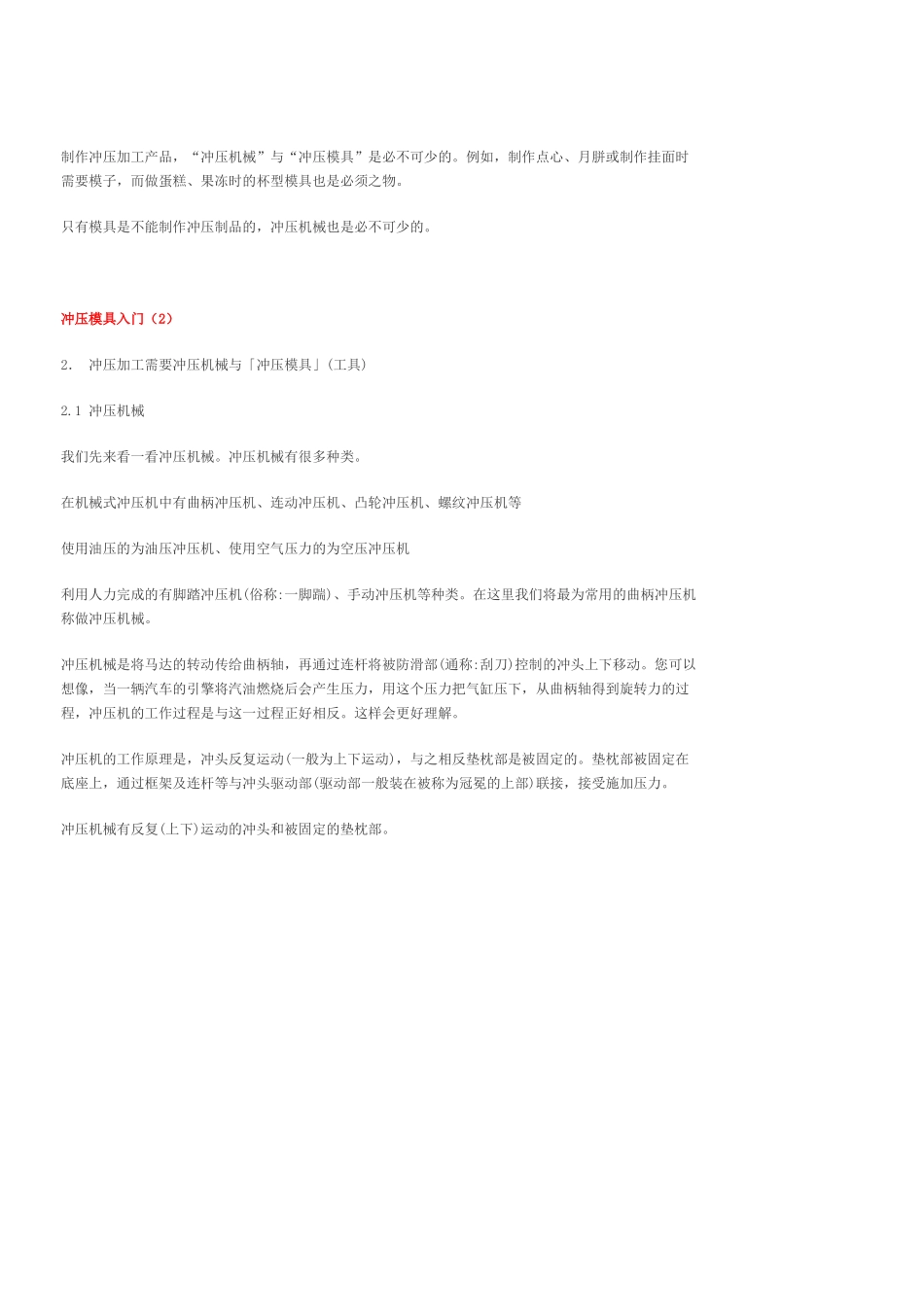

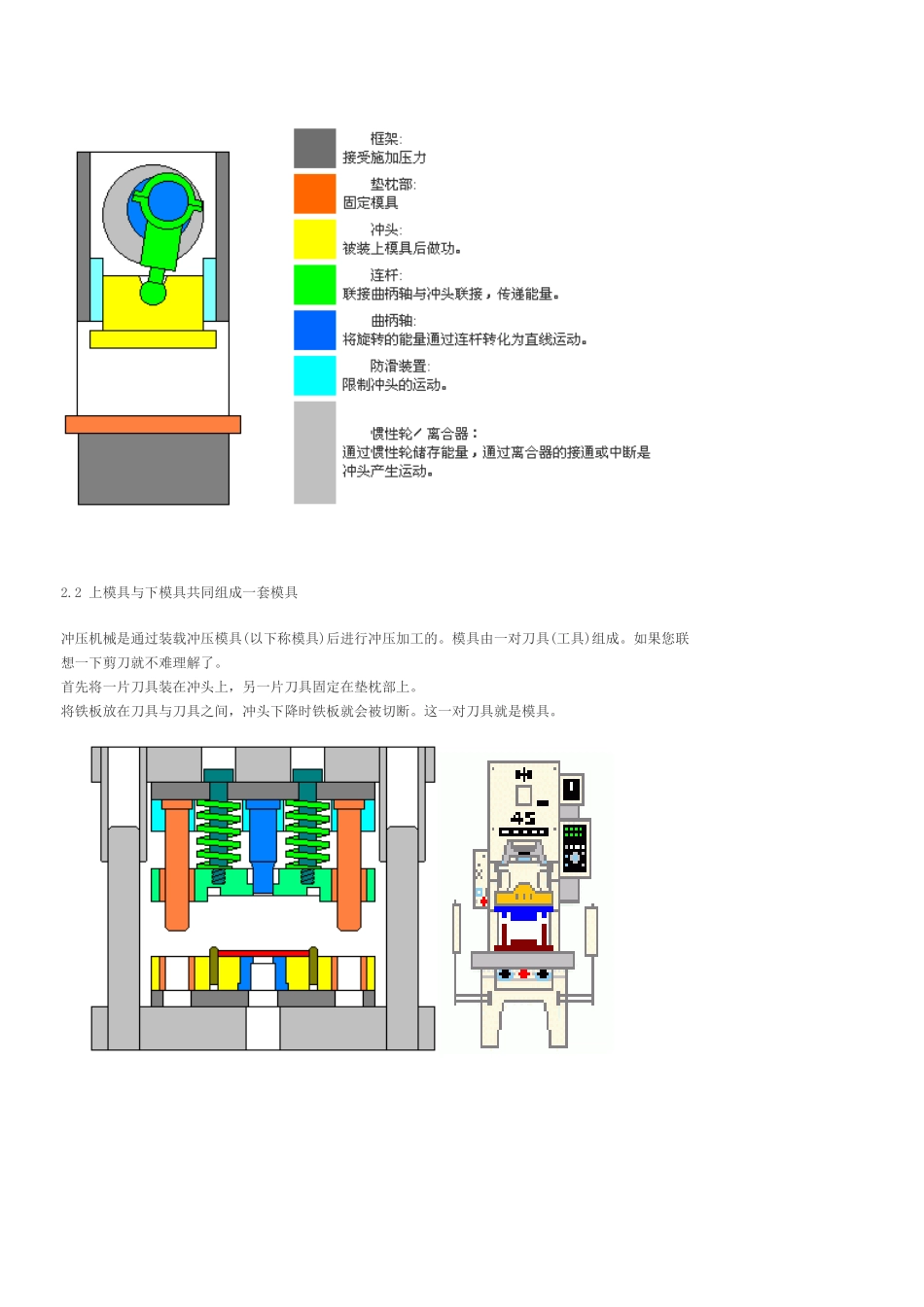

冲压模具入门( 1 ) 1.冲压是什么?1.1 冲压指的是什么?(词语的意思)在检索引擎上以“冲压”为关键子检索一下就会显示出报社等的有关报导。好像“冲压”通常指的是“press”,而这个单词的意思似乎是报导的意思。洗衣店用电熨斗烫衣服好像也和“冲压”是一个词。“冲压”、“冲压加工”、“金属冲压加工”好像都是日本语?因为是使用压缩、加压(press)进行的加工,所以才叫“press 加工”、“冲压加工”的吗?英语为"Metal stamping""Sheet metal stamping"。在这里我们将「板金冲压加工」定义为"Sheet metal stamping"。1.2 特点可在短时间内大量、经济地反复生产相同质量产品的手段。1.3 冲压加工的产品例子环顾四周,您就会发现我们的身边有着为数众多的冲压加工的产品。有些东西会然您感到惊讶:“哎呀,原来这也是冲压产品呀!”1.4 所谓模具制作冲压加工产品,“冲压机械”与“冲压模具”是必不可少的。例如,制作点心、月胼或制作挂面时需要模子,而做蛋糕、果冻时的杯型模具也是必须之物。只有模具是不能制作冲压制品的,冲压机械也是必不可少的。 冲压模具入门(2)2. 冲压加工需要冲压机械与「冲压模具」(工具)2.1 冲压机械我们先来看一看冲压机械。冲压机械有很多种类。在机械式冲压机中有曲柄冲压机、连动冲压机、凸轮冲压机、螺纹冲压机等使用油压的为油压冲压机、使用空气压力的为空压冲压机利用人力完成的有脚踏冲压机(俗称:一脚踹)、手动冲压机等种类。在这里我们将最为常用的曲柄冲压机称做冲压机械。冲压机械是将马达的转动传给曲柄轴,再通过连杆将被防滑部(通称:刮刀)控制的冲头上下移动。您可以想像,当一辆汽车的引擎将汽油燃烧后会产生压力,用这个压力把气缸压下,从曲柄轴得到旋转力的过程,冲压机的工作过程是与这一过程正好相反。这样会更好理解。冲压机的工作原理是,冲头反复运动(一般为上下运动),与之相反垫枕部是被固定的。垫枕部被固定在底座上,通过框架及连杆等与冲头驱动部(驱动部一般装在被称为冠冕的上部)联接,接受施加压力。冲压机械有反复(上下)运动的冲头和被固定的垫枕部。2.2 上模具与下模具共同组成一套模具冲压机械是通过装载冲压模具(以下称模具)后进行冲压加工的。模具由一对刀具(工具)组成。如果您联想一下剪刀就不难理解了。首先将一片刀具装在冲头上,另一片刀具固定在垫枕部上。将铁板放在刀具与刀具之间,冲头下降时铁板就会被切断。这一对刀具就是模具。被装在冲头上的模...
