农村户用光伏带动地源热泵空调系统简析VIP免费

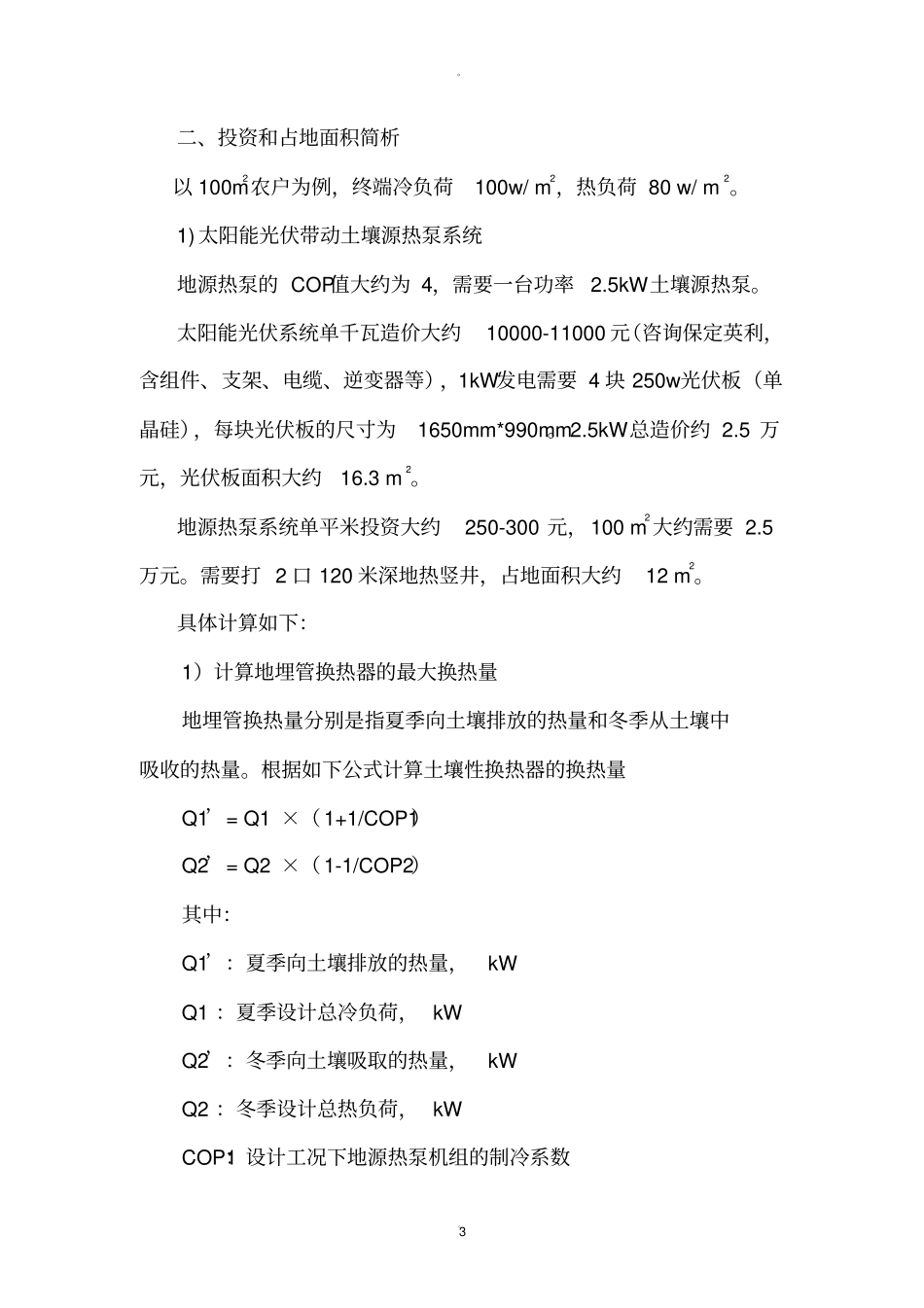

。。1 农村户用光伏带动地源热泵空调系统简析目前在边远地区和经济不发达地区的农村，居民采暖问题迫切需要改善。解决农村的采暖问题应是新农村建设中能源问题的重要方向。在目前节能减排不允许建设燃煤锅炉的大背景下，地源热泵技术因其绿色环保、 节能清洁、 控制设备简单等优点是一个很好的解决方案，再利用太阳能光伏发电带动地源热泵工作，可以实现一次性安装，“零”运行费用的解决方案。一、技术简析可以考虑采用太阳能光伏带动土壤源热泵系统、太阳能光伏带动空气源热泵系统两个技术方案。太阳能光伏发电系统目前已经是成熟的发电技术，通过安装太阳能光伏板，配套逆变器即可在晴天产生220V/380V电流，再配套蓄能装置可以实现夜间和阴雨天气的供电。地源热泵和空气源热泵目前也是成熟稳定的技术，所以从技术角度分析是可行的。屋顶光伏照片。。2 户用地源热泵示意图户用地源热泵照片。。3 二、投资和占地面积简析以 100m2农户为例，终端冷负荷100w/ m2，热负荷 80 w/ m2。1) 太阳能光伏带动土壤源热泵系统地源热泵的 COP值大约为 4，需要一台功率2.5kW土壤源热泵。太阳能光伏系统单千瓦造价大约10000-11000 元（咨询保定英利，含组件、支架、电缆、逆变器等），1kW发电需要 4 块 250w光伏板（单晶硅），每块光伏板的尺寸为1650mm*990mm。2.5kW总造价约 2.5 万元，光伏板面积大约16.3 m2。地源热泵系统单平米投资大约250-300 元，100 m2大约需要 2.5万元。需要打 2 口 120 米深地热竖井，占地面积大约12 m2。具体计算如下：1）计算地埋管换热器的最大换热量地埋管换热量分别是指夏季向土壤排放的热量和冬季从土壤中吸收的热量。根据如下公式计算土壤性换热器的换热量Q1’= Q1 ×（1+1/COP1）Q2’= Q2 ×（1-1/COP2）其中：Q1’：夏季向土壤排放的热量，kW Q1 ：夏季设计总冷负荷， kW Q2’：冬季向土壤吸取的热量，kW Q2 ：冬季设计总热负荷， kW COP1：设计工况下地源热泵机组的制冷系数。。4 COP2：设计工况下地源热泵机组的供热系数本方案总冷负荷为10kW，总热负荷为 8kW；地源热泵机组的制冷系数 COP1取 5.5 ，供热系数 COP2为 4.2 。Q1’= Q1 ×（1+1/COP1）=10×(1+1/5.5)= 11.8kW Q2’= Q2 ×（1-1/COP2）=8×(1-1/4.2)= 6.1kW 即系统夏季最大总排热量为11.8kW，冬季最大总吸热量为6.1kW。2）竖井埋管管长单位管长换热量与地质结构成分有密切关系，而且各地质层传热性能各...
