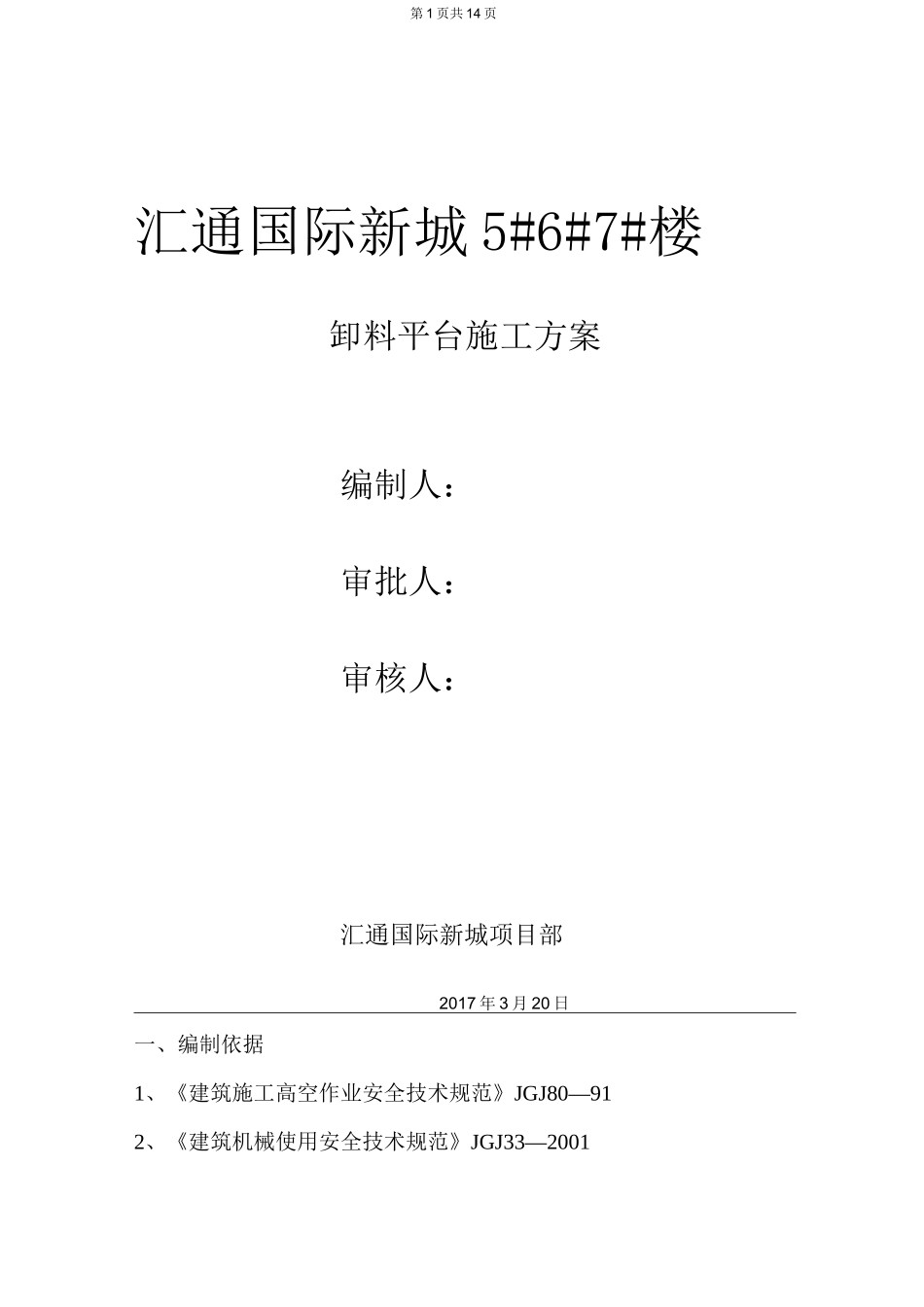

卸料平台施工方案_第1页
1/11

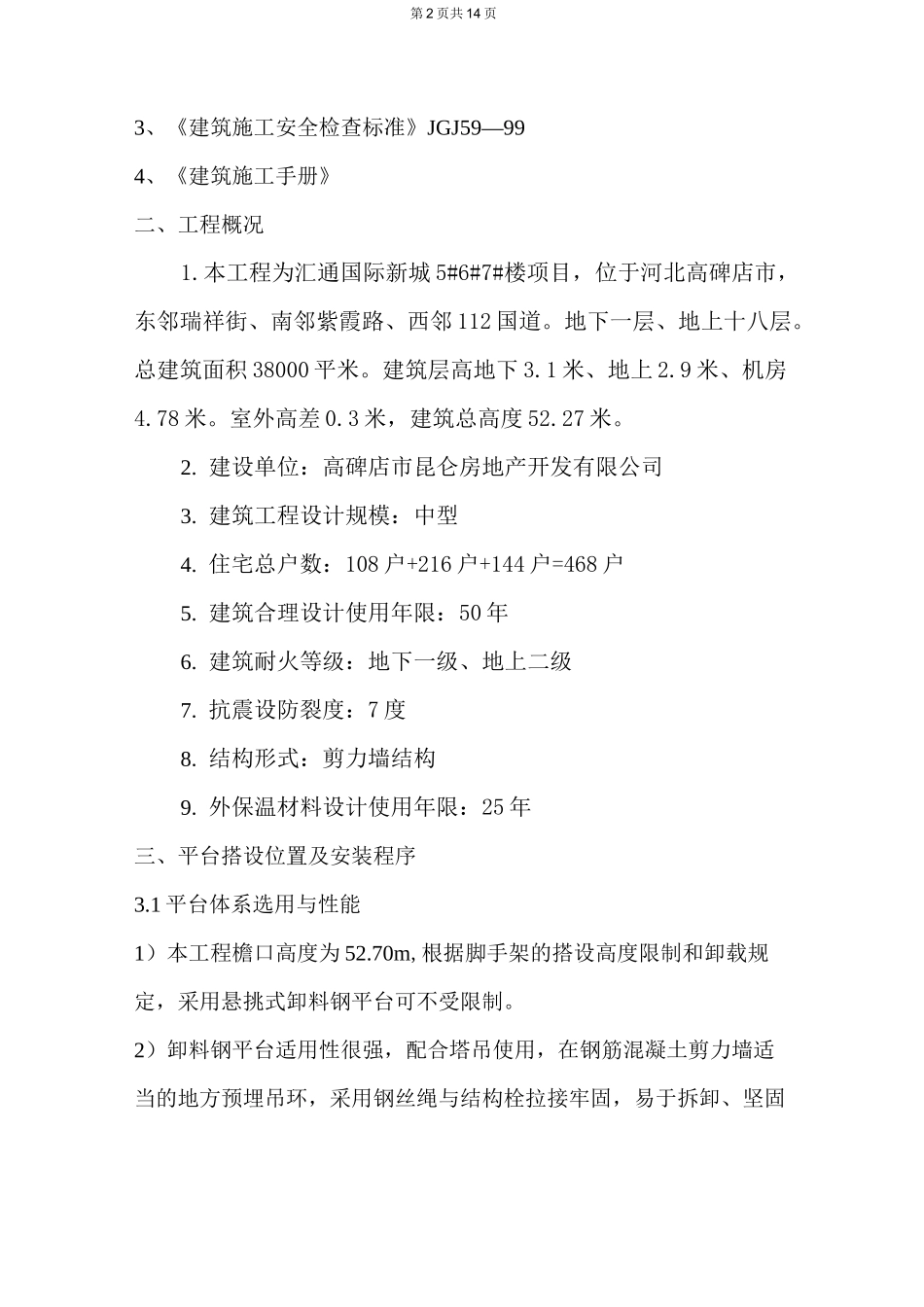

卸料平台施工方案_第2页
2/11

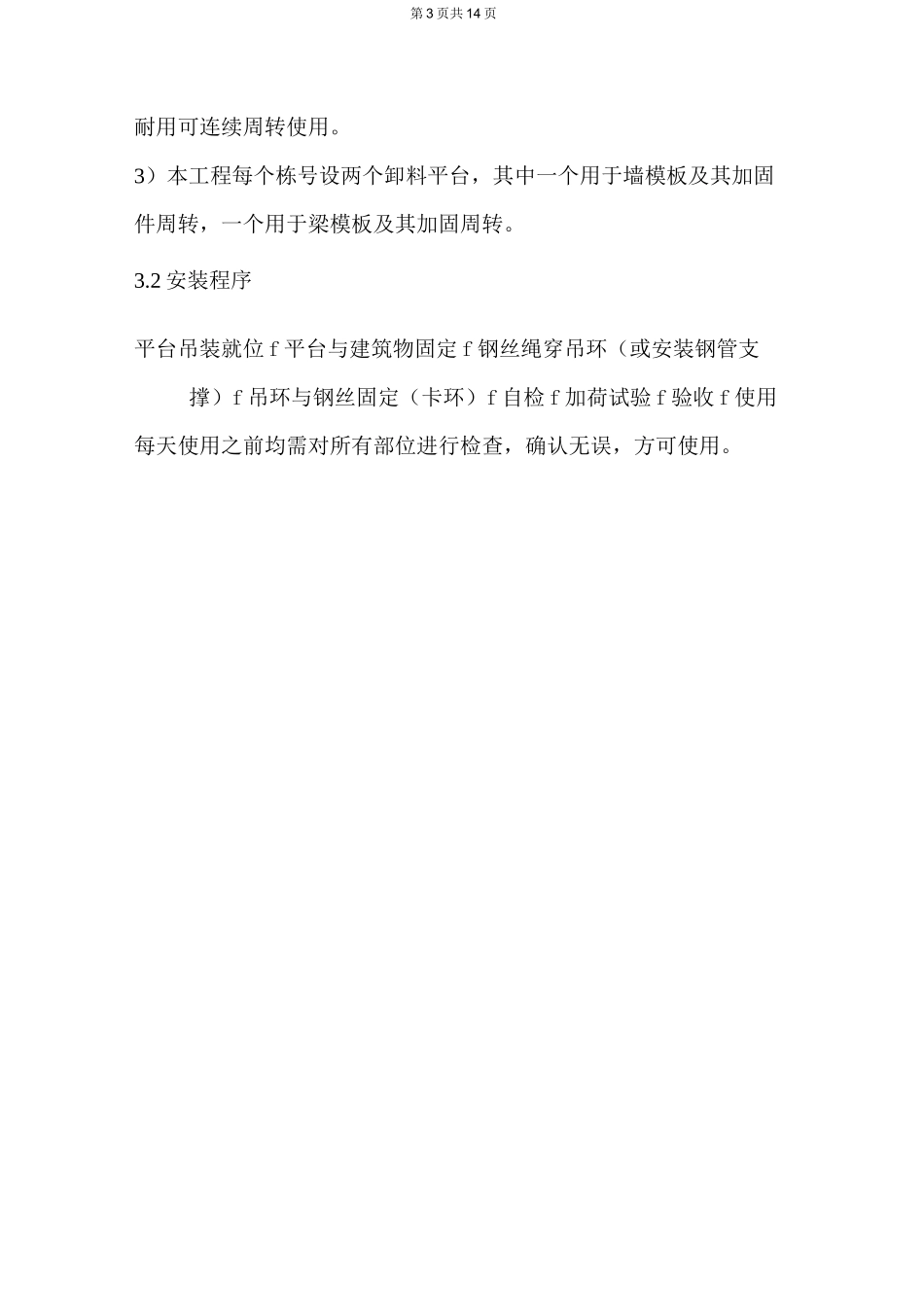

卸料平台施工方案_第3页
3/11
第 1 页共 14 页汇通国际新城 5#6#7#楼卸料平台施工方案编制人:审批人:审核人:汇通国际新城项目部2017 年 3 月 20 日一、编制依据1、《建筑施工高空作业安全技术规范》JGJ80—912、《建筑机械使用安全技术规范》JGJ33—2001第 2 页共 14 页3、《建筑施工安全检查标准》JGJ59—994、《建筑施工手册》二、工程概况1.本工程为汇通国际新城 5#6#7#楼项目,位于河北高碑店市,东邻瑞祥街、南邻紫霞路、西邻 112 国道。地下一层、地上十八层。总建筑面积 38000 平米。建筑层高地下 3.1 米、地上 2.9 米、机房4.78 米。室外高差 0.3 米,建筑总高度 52.27 米。2. 建设单位:高碑店市昆仑房地产开发有限公司3. 建筑工程设计规模:中型4. 住宅总户数:108 户+216 户+144 户=468 户5. 建筑合理设计使用年限:50 年6. 建筑耐火等级:地下一级、地上二级7. 抗震设防裂度:7 度8. 结构形式:剪力墙结构9. 外保温材料设计使用年限:25 年三、平台搭设位置及安装程序3.1 平台体系选用与性能1)本工程檐口高度为 52.70m,根据脚手架的搭设高度限制和卸载规定,采用悬挑式卸料钢平台可不受限制。2)卸料钢平台适用性很强,配合塔吊使用,在钢筋混凝土剪力墙适当的地方预埋吊环,采用钢丝绳与结构栓拉接牢固,易于拆卸、坚固第 3 页共 14 页耐用可连续周转使用。3)本工程每个栋号设两个卸料平台,其中一个用于墙模板及其加固件周转,一个用于梁模板及其加固周转。3.2 安装程序平台吊装就位 f 平台与建筑物固定 f 钢丝绳穿吊环(或安装钢管支撑)f 吊环与钢丝固定(卡环)f 自检 f 加荷试验 f 验收 f 使用每天使用之前均需对所有部位进行检查,确认无误,方可使用。第 4 页共 14 页吐构造娈求4J 卸料钢平台的设计1)平會室为 25 愉叭从外墙皮挑出 W0 呱球卽邮分为外枭以外麵畑飆使肿制 6.2 賦2)釉上 1*作人员和物料总顧严秋 1 过州熔牺载仏卸料平 fft 的卷许荷菽不再超过 1 此均林谶賽求小于 2 硼忆3)拥料甲台主痂卿 S 爾狮脚$次 BWE 不尢于 750mm.±«轴 50 斥木札4)用于 m 其加槪件周转鴨卸料平台毎根主舉来用 H 轻16 的钢红绢与箱執洌蝌:此5)用 j 僦如询崗件臟的卸胛合的吊累与刨械血为平台脚 t 腿的上一廉的洞口边輻上愉 HI 应 O 预 fflfi 环.钢缈 t15 平 m为 45・60It6)V 合与轎檎樓层之闾的外架范禺在外架上该标鬲处横群内外网 flfAYH...
