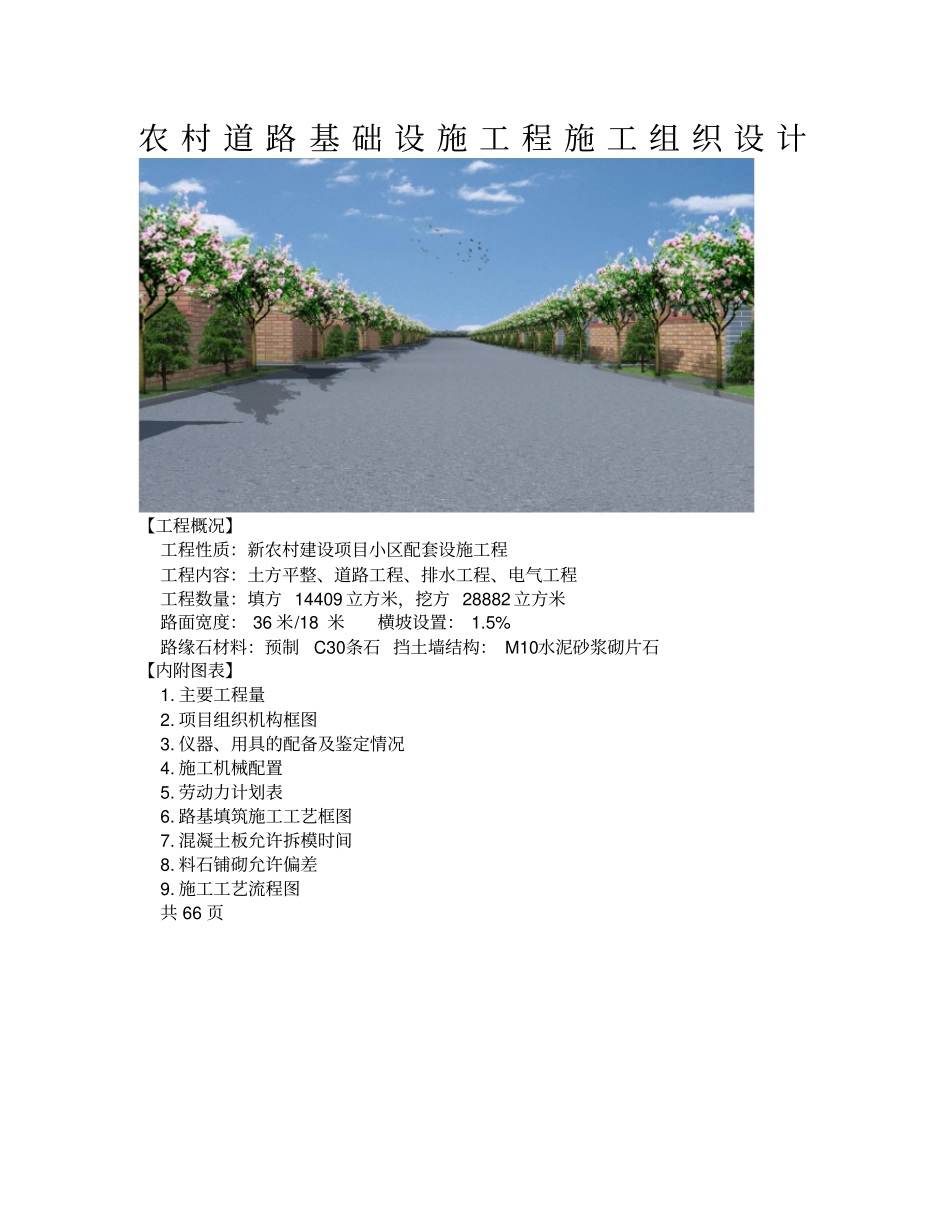

农 村 道 路 基 础 设 施 工 程 施 工 组 织 设 计【工程概况】工程性质：新农村建设项目小区配套设施工程工程内容：土方平整、道路工程、排水工程、电气工程工程数量：填方 14409 立方米，挖方 28882 立方米路面宽度： 36 米/18 米横坡设置： 1.5% 路缘石材料：预制C30条石 挡土墙结构： M10水泥砂浆砌片石【内附图表】1. 主要工程量2. 项目组织机构框图3. 仪器、用具的配备及鉴定情况4. 施工机械配置5. 劳动力计划表6. 路基填筑施工工艺框图7. 混凝土板允许拆模时间8. 料石铺砌允许偏差9. 施工工艺流程图共 66 页一、 工程概况1、工程简介本项目为 XX市 XX港区 XX镇新农村建设项目XX小区配套设施工程，位于 XX市 XX港区 XX镇。主要工程内容为场地土方平整、道路工程、排水工程、电气工程。2、设计概况拟建道路以土方挖填为主， 场地西高东低，填方 14409m3，挖方 28882 m3。横断面 36 米宽路面采用双向1.5%的横坡，18 米采用单向 1.5%的横坡，一块板形式。路基为土路基，填方边坡1：1.5 ，挖方边坡1：1，路床及零填压实度≥ 93%，路堤≥ 90%，路基层为 20cm5%的水泥稳定碎石，面层为 20cm混凝土（抗折强度fcm≥4.0MPa），抗压强度 C40。路缘石采用预制 C30条石，规格 49*20*10 。挡土墙采用 M10水泥砂浆砌片石结构，勾平缝，每15 米设一道伸缩缝，其扩展基础用C25 砼灌注，墙身每隔 2 米布置泄水孔Φ 100mm，墙后填土压实度≥ 98%。小区内水源近期由自备水井和水塔供水，远期由市政供水管网供水。给水管材选用PE给水管，埋深不小于0.7 米，管沟底铺150mm厚的垫层，管腔及管顶砂土或土壤回填压实，对生活给水管按0.8MPa 进行试压验收。本工程为新建住宅区，采用雨污水分流制排水系统。管材选用II钢筋混凝土平口排水管，大部分管段采用放坡开挖，小部分管道埋深较大、地下水位较高、土质较差段采用钢板桩支护开挖。本工程检查井为圆形砖砌检查井，做法详06MS201-3。给水阀门井为砖砌圆形立式蝶阀井，做法参照图集05S502页 26；水表井为砖砌矩形水表井，做法参照图集05S502页 44；雨水口采用偏沟式雨水口，与检查井连接管D300，坡度＝ 0.01 ，连接管采用 II钢筋混凝土管，起点埋深 1.0 米，C15混凝土满包连接施工， 参照标准图集 06MS201-8页 24，雨水口进水井内设0.3 米深沉泥室。3、 施工特点挖方路基施工是路基工程中的一个重点。在山丘地区修建公路，挖方路...
