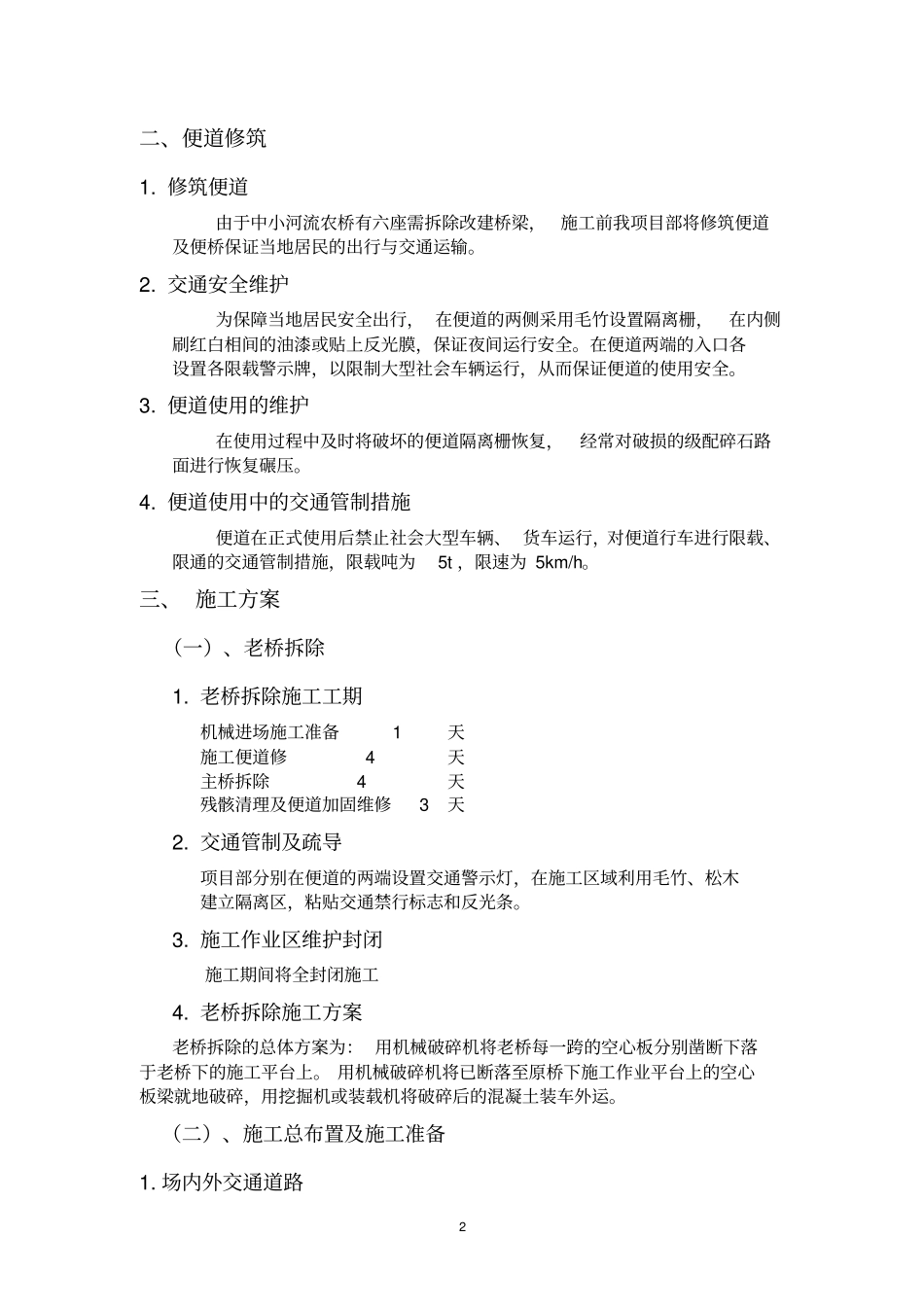

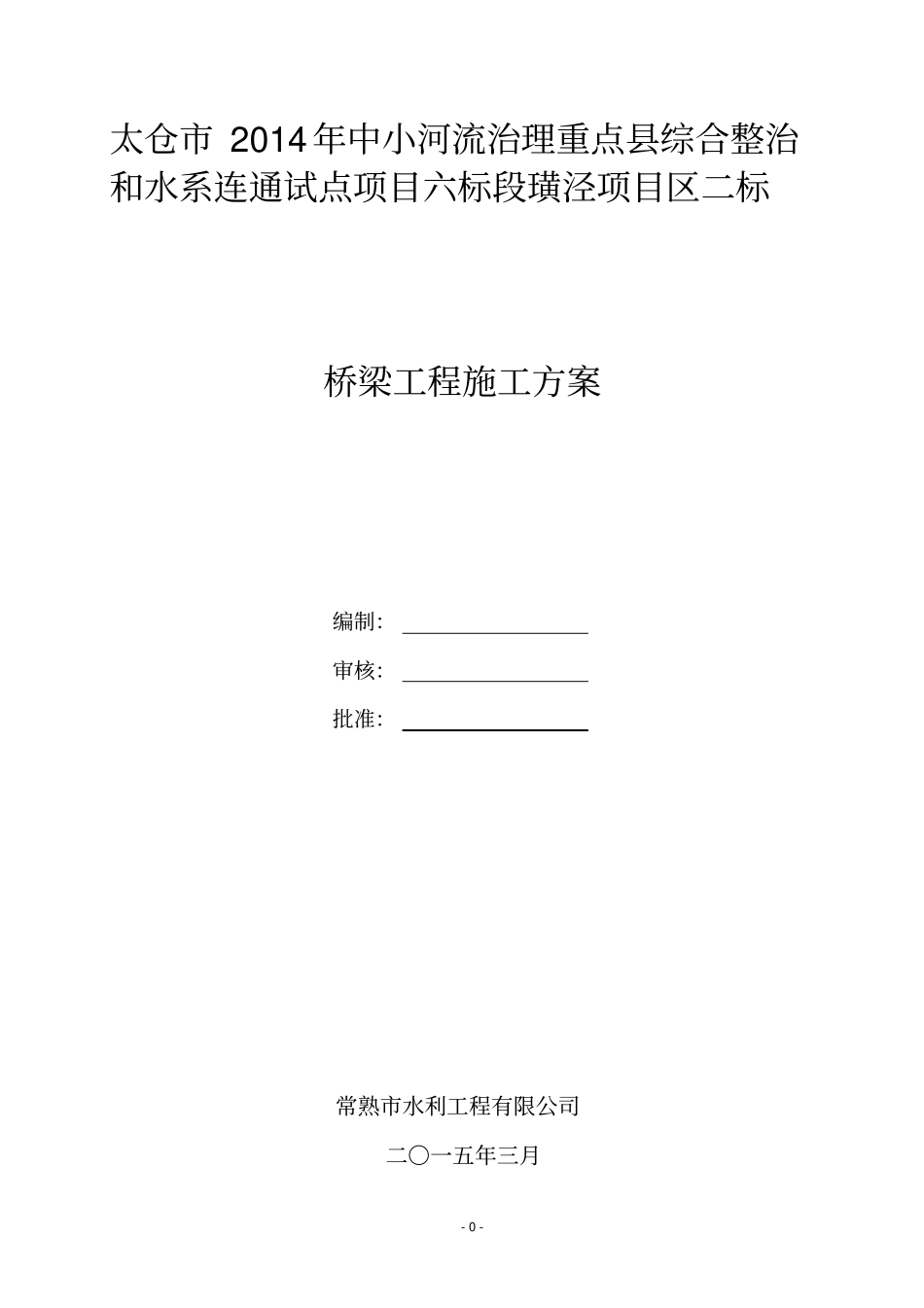

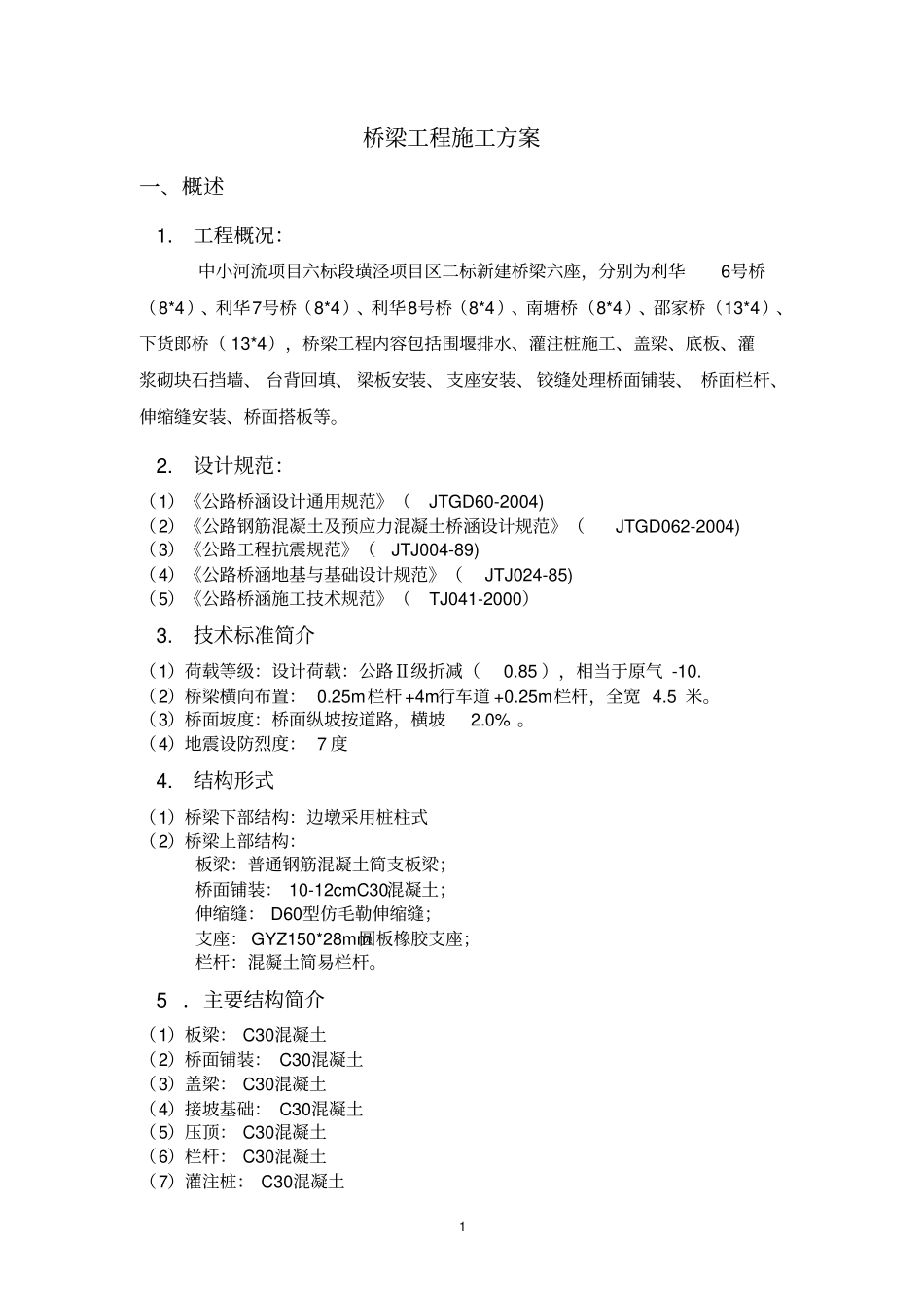

- 0 - 太仓市 2014年中小河流治理重点县综合整治和水系连通试点项目六标段璜泾项目区二标桥梁工程施工方案编制：审核：批准：常熟市水利工程有限公司二〇一五年三月1 桥梁工程施工方案一、概述 1.工程概况：中小河流项目六标段璜泾项目区二标新建桥梁六座，分别为利华6号桥（8*4）、利华7号桥（8*4）、利华8号桥（8*4）、南塘桥（8*4）、邵家桥（13*4）、下货郎桥（ 13*4），桥梁工程内容包括围堰排水、灌注桩施工、盖梁、底板、灌浆砌块石挡墙、 台背回填、 梁板安装、 支座安装、 铰缝处理桥面铺装、 桥面栏杆、伸缩缝安装、桥面搭板等。 2.设计规范：（1）《公路桥涵设计通用规范》（JTGD60-2004) （2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD062-2004) （3）《公路工程抗震规范》（JTJ004-89) （4）《公路桥涵地基与基础设计规范》（JTJ024-85) （5）《公路桥涵施工技术规范》（TJ041-2000） 3.技术标准简介（1）荷载等级：设计荷载：公路Ⅱ级折减（0.85 ），相当于原气 -10. （2）桥梁横向布置： 0.25m栏杆 +4m行车道 +0.25m栏杆，全宽 4.5 米。（3）桥面坡度：桥面纵坡按道路，横坡2.0% 。（4）地震设防烈度： 7 度 4.结构形式（1）桥梁下部结构：边墩采用桩柱式（2）桥梁上部结构：板梁：普通钢筋混凝土简支板梁；桥面铺装： 10-12cmC30混凝土；伸缩缝： D60型仿毛勒伸缩缝；支座： GYZ150*28mm圆板橡胶支座；栏杆：混凝土简易栏杆。 5 ．主要结构简介（1）板梁： C30混凝土（2）桥面铺装： C30混凝土（3）盖梁： C30混凝土（4）接坡基础： C30混凝土（5）压顶： C30混凝土（6）栏杆： C30混凝土（7）灌注桩： C30混凝土2 二、便道修筑1. 修筑便道由于中小河流农桥有六座需拆除改建桥梁，施工前我项目部将修筑便道及便桥保证当地居民的出行与交通运输。2. 交通安全维护为保障当地居民安全出行， 在便道的两侧采用毛竹设置隔离栅，在内侧刷红白相间的油漆或贴上反光膜，保证夜间运行安全。在便道两端的入口各设置各限载警示牌，以限制大型社会车辆运行，从而保证便道的使用安全。3. 便道使用的维护在使用过程中及时将破坏的便道隔离栅恢复，经常对破损的级配碎石路面进行恢复碾压。4. 便道使用中的交通管制措施便道在正式使用后禁止社会大型车辆、 货车运行，对便道行车进行限载、限通的交通管制措施，限载吨为5t ，限速为 5km/h。三、 施工方案（一）、老桥拆除1. 老桥...
