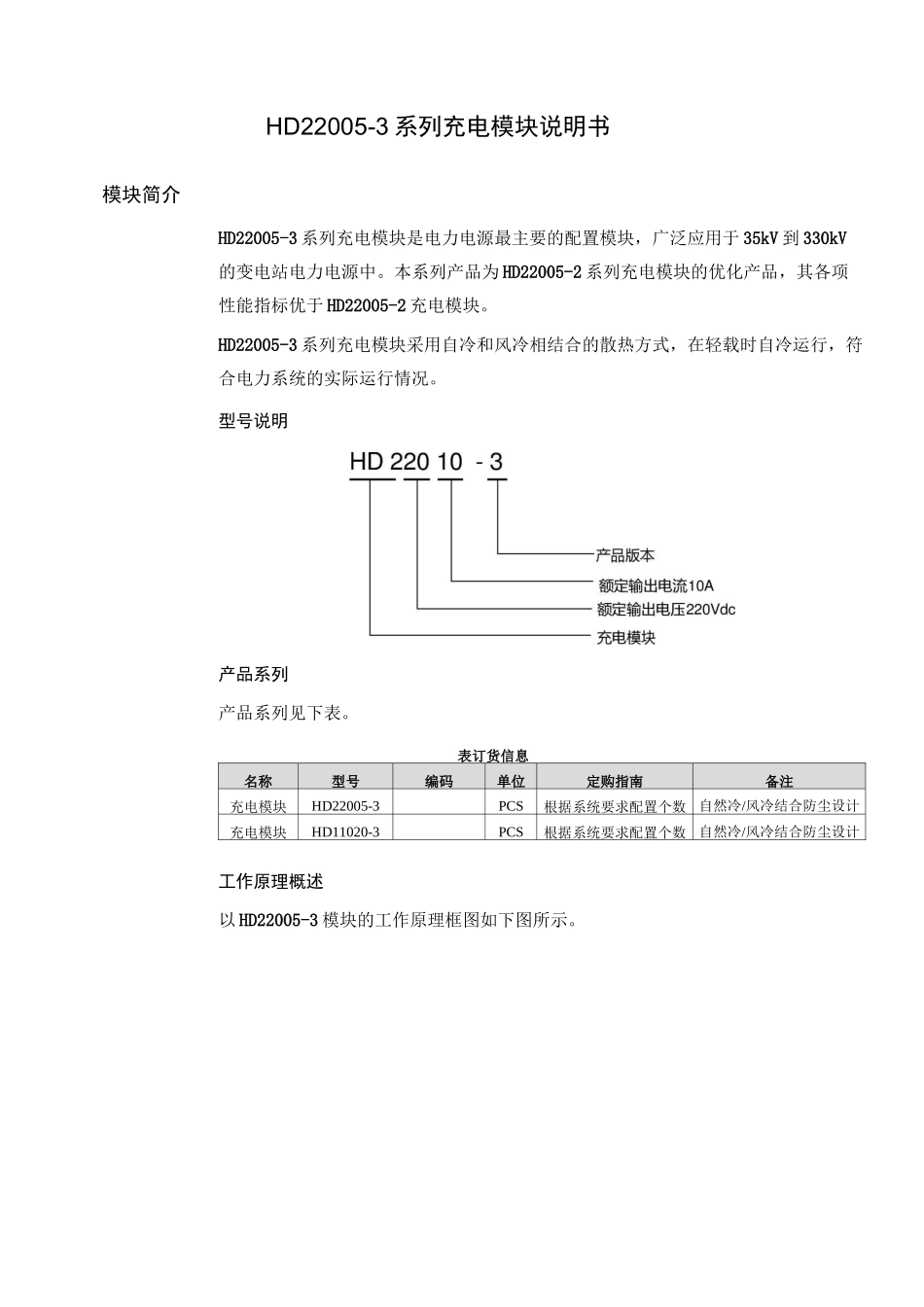

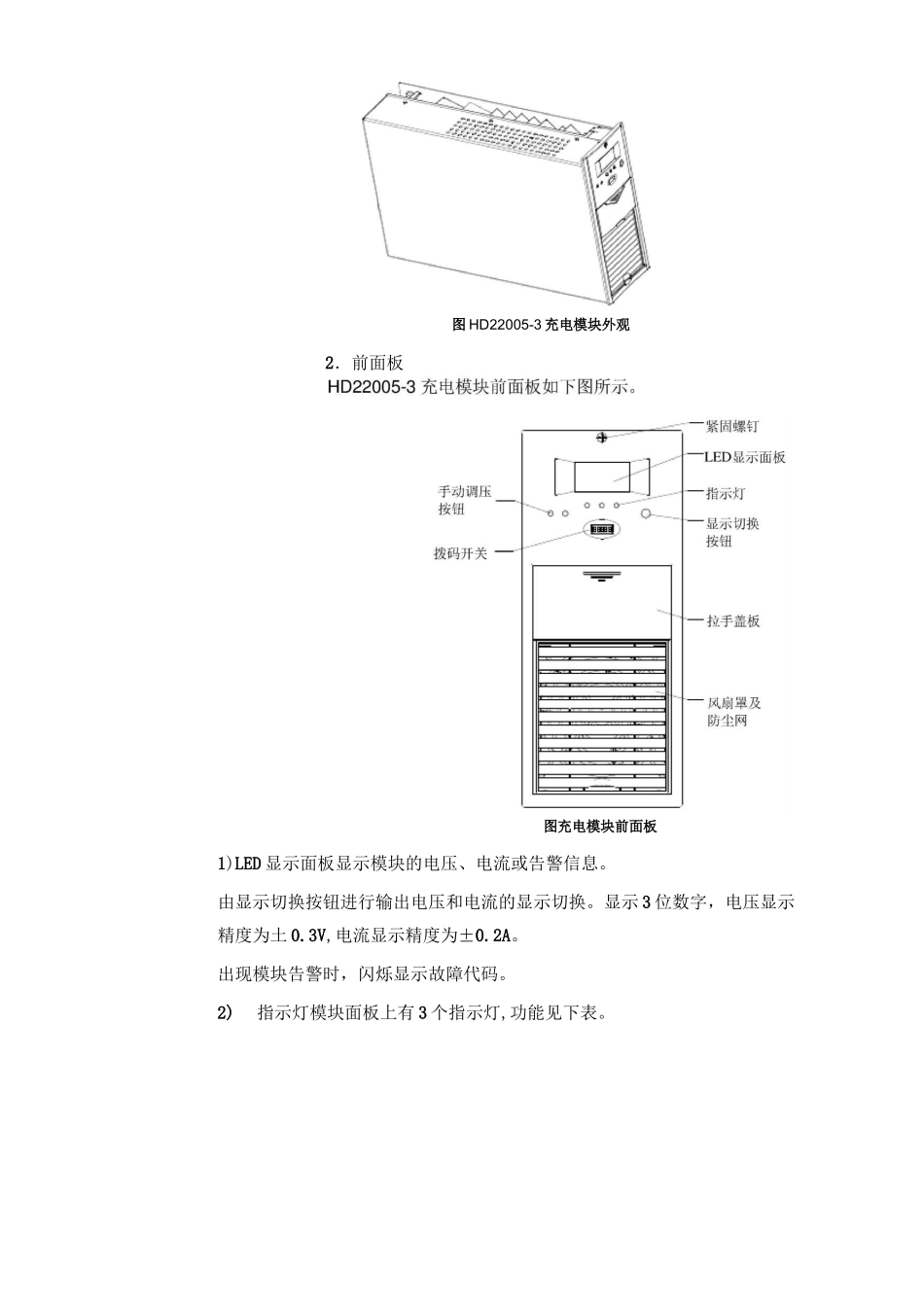

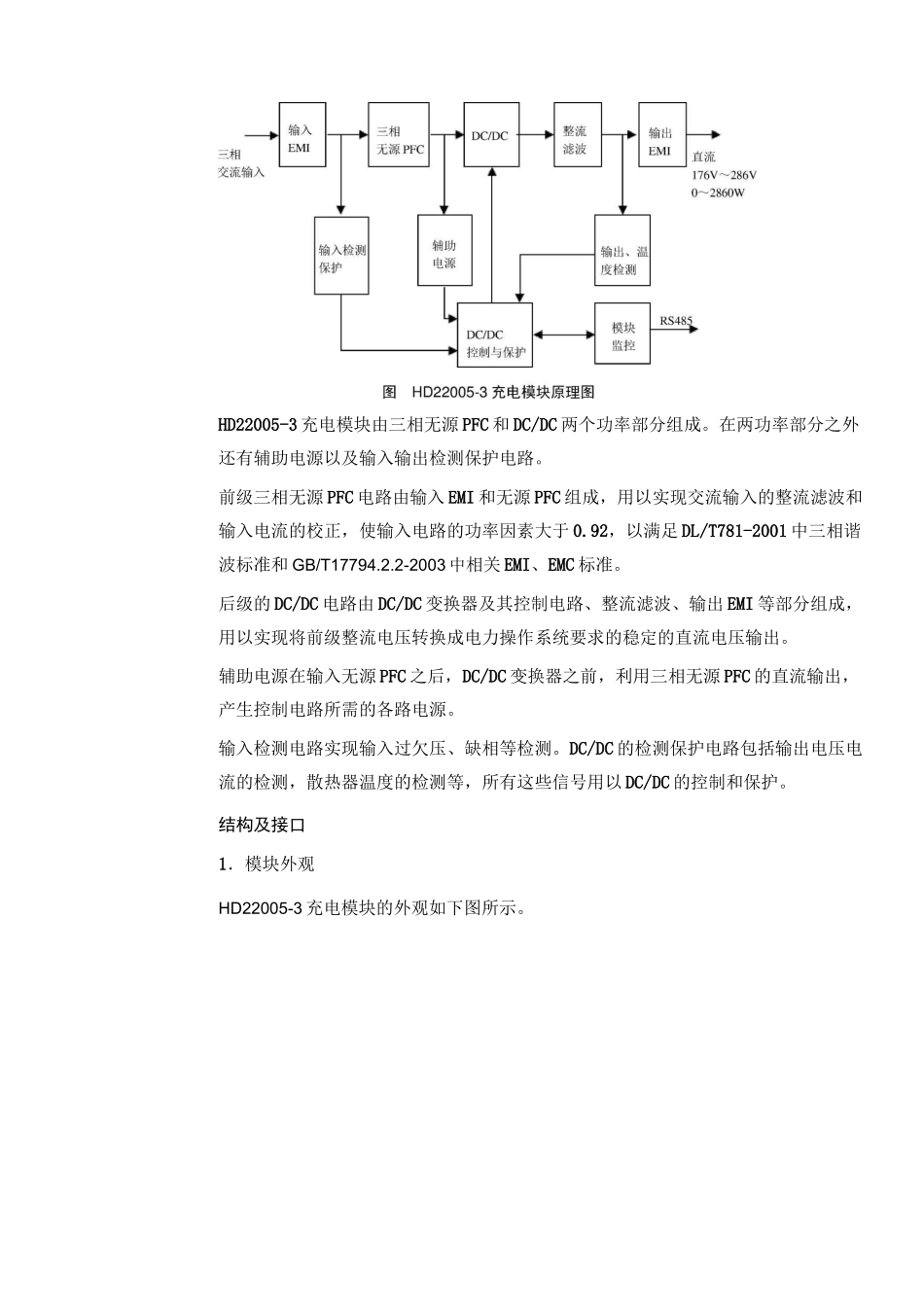

HD22005-3 系列充电模块说明书模块简介HD22005-3 系列充电模块是电力电源最主要的配置模块，广泛应用于 35kV 到 330kV的变电站电力电源中。本系列产品为 HD22005-2 系列充电模块的优化产品，其各项性能指标优于 HD22005-2 充电模块。HD22005-3 系列充电模块采用自冷和风冷相结合的散热方式，在轻载时自冷运行，符合电力系统的实际运行情况。型号说明产品系列产品系列见下表。表订货信息名称型号编码单位定购指南备注充电模块HD22005-3PCS根据系统要求配置个数自然冷/风冷结合防尘设计充电模块HD11020-3PCS根据系统要求配置个数自然冷/风冷结合防尘设计工作原理概述以 HD22005-3 模块的工作原理框图如下图所示。HD22005-3 充电模块由三相无源 PFC 和 DC/DC 两个功率部分组成。在两功率部分之外还有辅助电源以及输入输出检测保护电路。前级三相无源 PFC 电路由输入 EMI 和无源 PFC 组成，用以实现交流输入的整流滤波和输入电流的校正，使输入电路的功率因素大于 0.92，以满足 DL/T781-2001 中三相谐波标准和 GB/T17794.2.2-2003 中相关 EMI、EMC 标准。后级的 DC/DC 电路由 DC/DC 变换器及其控制电路、整流滤波、输出 EMI 等部分组成，用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。辅助电源在输入无源 PFC 之后，DC/DC 变换器之前，利用三相无源 PFC 的直流输出，产生控制电路所需的各路电源。输入检测电路实现输入过欠压、缺相等检测。DC/DC 的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用以 DC/DC 的控制和保护。结构及接口1．模块外观HD22005-3 充电模块的外观如下图所示。图 HD22005-3 充电模块外观2．前面板图充电模块前面板1)LED 显示面板显示模块的电压、电流或告警信息。由显示切换按钮进行输出电压和电流的显示切换。显示 3 位数字，电压显示精度为土 0.3V,电流显示精度为±0.2A。出现模块告警时，闪烁显示故障代码。2)指示灯模块面板上有 3 个指示灯,功能见下表。表面板指示灯功能指示标识正常状态异常状态异常原因电源指示灯（绿色）亮灭无输入电压以至模块内部的辅助电源不工作保护指示灯（黄色）灭亮直流输入电压或输出电压超出正常范围。模块内部过热。模块未完全插好故障指示灯（红色）灭闪烁风扇故障，不转动3）显示切换按钮显示切换按钮用于切换 LED 显示面板的显示内容。如果 LED 正显示输出电压，按一下该按钮则显...
