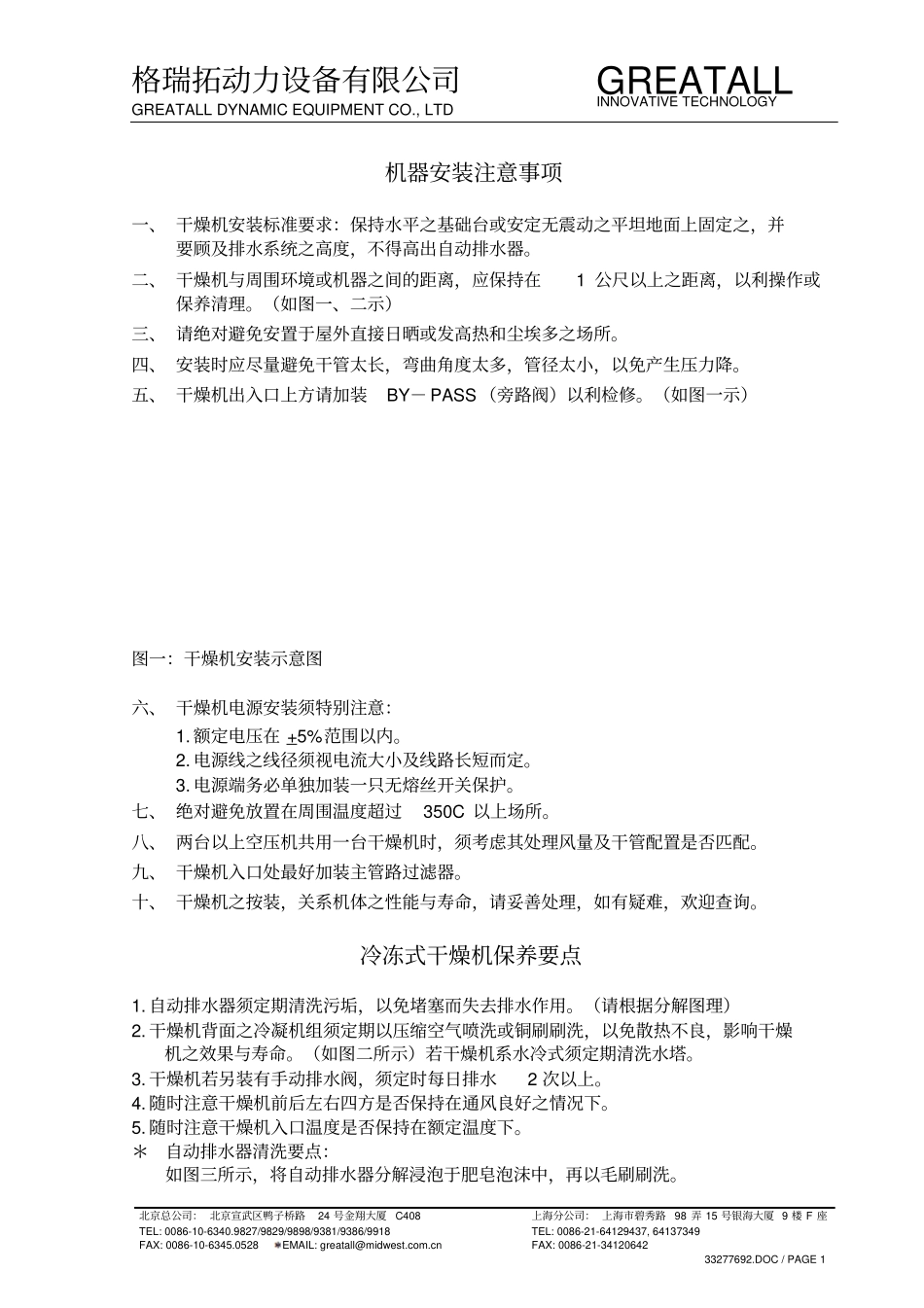

格瑞拓动力设备有限公司GREATALL DYNAMIC EQUIPMENT CO., LTDGREATALLINNOVATIVE TECHNOLOGY北京总公司: 北京宣武区鸭子桥路24 号金翔大厦C408 TEL: 0086-10-6340.9827/9829/9898/9381/9386/9918 FAX: 0086-10-6345.0528 EMAIL: greatall@midwest.com.cn 上海分公司: 上海市碧秀路98 弄 15 号银海大厦 9 楼 F 座TEL: 0086-21-64129437, 64137349 FAX: 0086-21-34120642 33277692.DOC / PAGE 1机器安装注意事项一、 干燥机安装标准要求:保持水平之基础台或安定无震动之平坦地面上固定之,并要顾及排水系统之高度,不得高出自动排水器。二、 干燥机与周围环境或机器之间的距离,应保持在1 公尺以上之距离,以利操作或保养清理。(如图一、二示)三、 请绝对避免安置于屋外直接日晒或发高热和尘埃多之场所。四、 安装时应尽量避免干管太长,弯曲角度太多,管径太小,以免产生压力降。五、 干燥机出入口上方请加装BY- PASS (旁路阀)以利检修。(如图一示)图一:干燥机安装示意图六、 干燥机电源安装须特别注意:1. 额定电压在 +5%范围以内。2. 电源线之线径须视电流大小及线路长短而定。3. 电源端务必单独加装一只无熔丝开关保护。七、 绝对避免放置在周围温度超过350C 以上场所。八、 两台以上空压机共用一台干燥机时,须考虑其处理风量及干管配置是否匹配。九、 干燥机入口处最好加装主管路过滤器。十、 干燥机之按装,关系机体之性能与寿命,请妥善处理,如有疑难,欢迎查询。冷冻式干燥机保养要点1. 自动排水器须定期清洗污垢,以免堵塞而失去排水作用。(请根据分解图理)2. 干燥机背面之冷凝机组须定期以压缩空气喷洗或铜刷刷洗,以免散热不良,影响干燥机之效果与寿命。(如图二所示)若干燥机系水冷式须定期清洗水塔。3. 干燥机若另装有手动排水阀,须定时每日排水2 次以上。4. 随时注意干燥机前后左右四方是否保持在通风良好之情况下。5. 随时注意干燥机入口温度是否保持在额定温度下。*自动排水器清洗要点:如图三所示,将自动排水器分解浸泡于肥皂泡沫中,再以毛刷刷洗。GREATALLINNOVATIVE TECHNOLOGY33277692.DOC / PAGE 2 图二:干燥机背面冷凝机组清洗法图三:自动排水器分解图请注意:清洗排水器时,使用肥皂泡沫清洗即可,严禁使用汽油、甲苯、松香水等侵蚀性溶剂。操作方法一、 检查下列事项是否正确:1. 电源、电压及相数是否符合规定(请对照铭牌)2. 配管...
