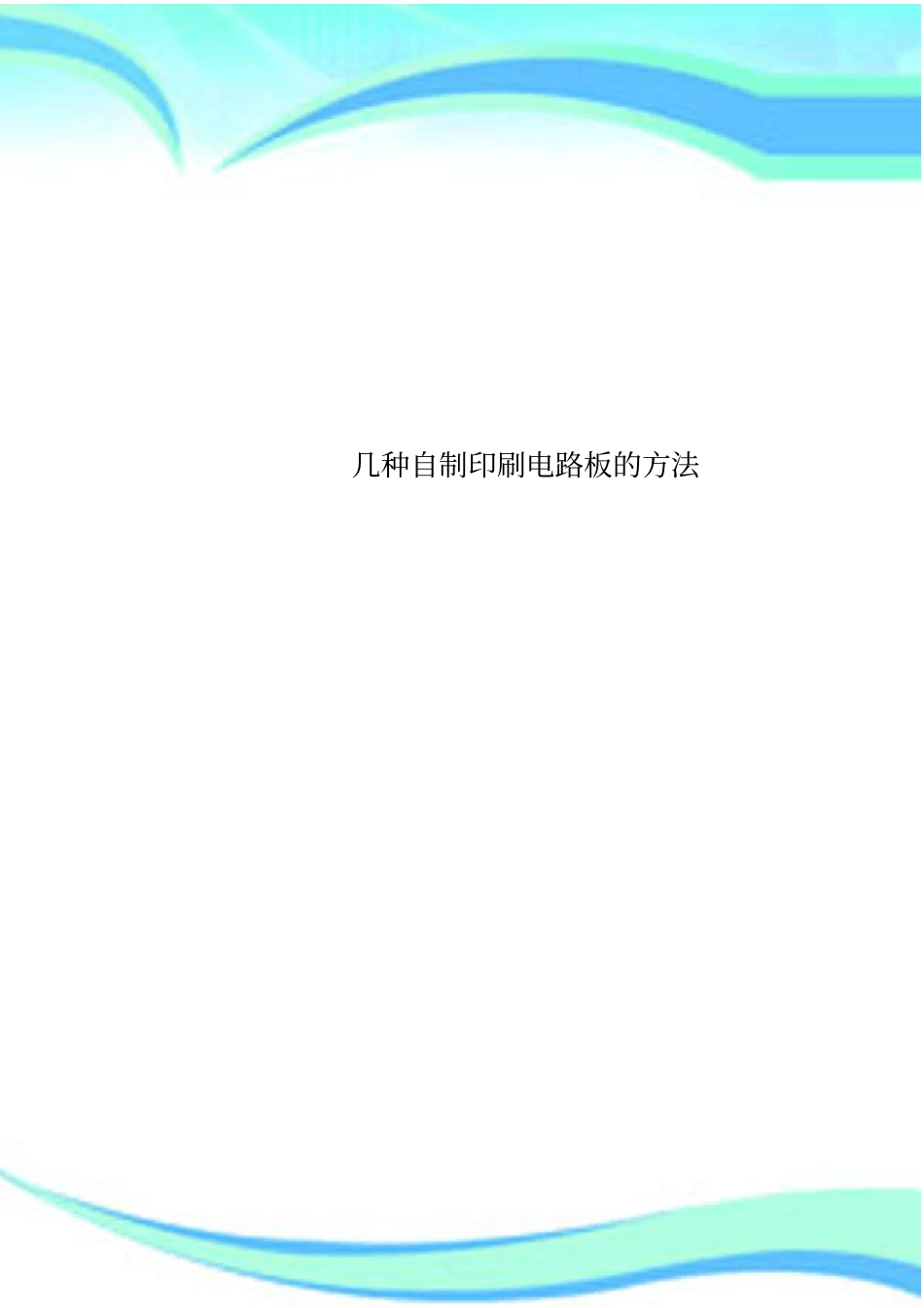

几种自制印刷电路板的方法_第1页
1/10
几种自制印刷电路板的方法_第2页
2/10

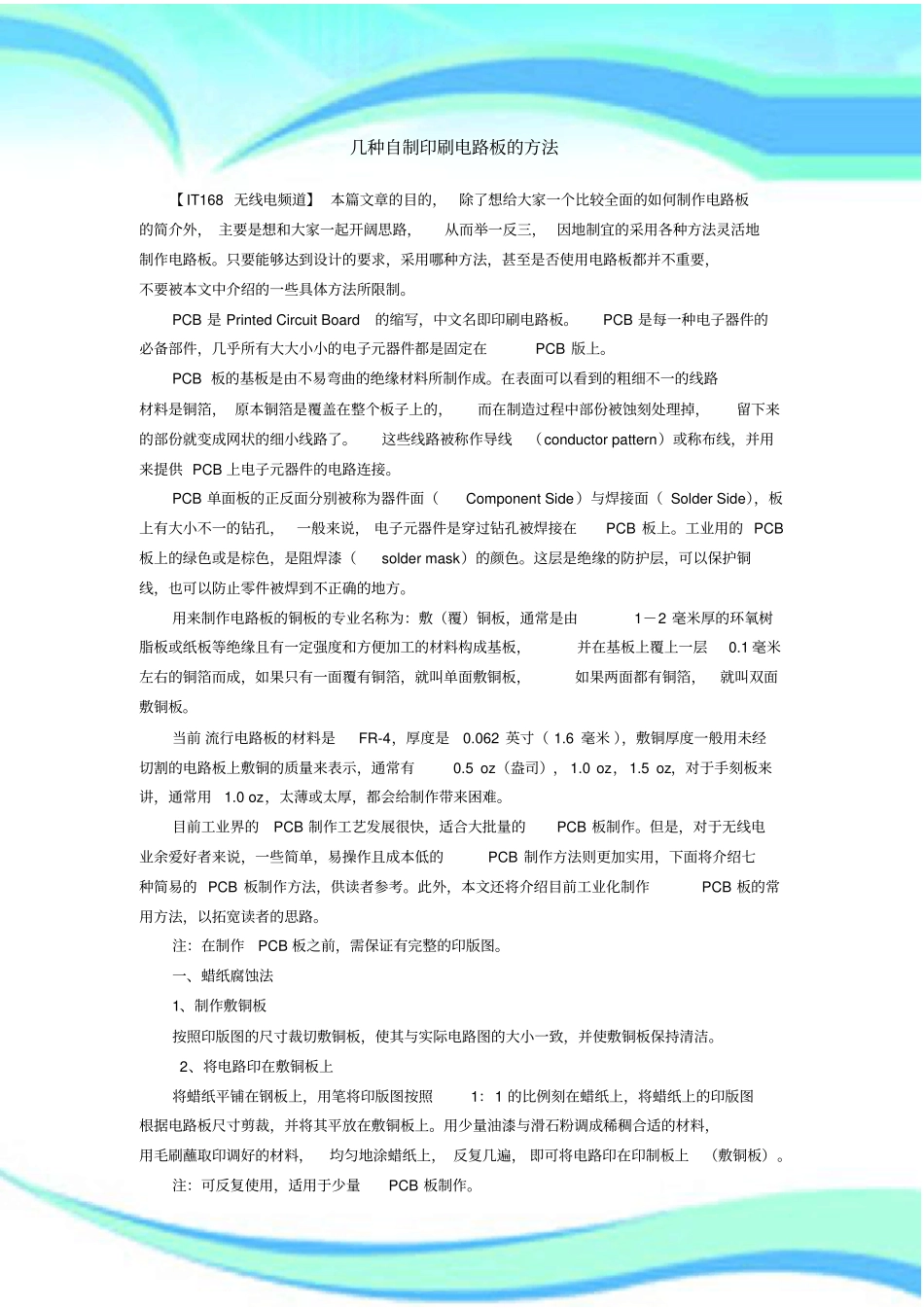

几种自制印刷电路板的方法_第3页
3/10
几种自制印刷电路板的方法2 ————————————————————————————————作者:————————————————————————————————日期:几种自制印刷电路板的方法【 IT168 无线电频道】 本篇文章的目的,除了想给大家一个比较全面的如何制作电路板的简介外, 主要是想和大家一起开阔思路,从而举一反三, 因地制宜的采用各种方法灵活地制作电路板。只要能够达到设计的要求,采用哪种方法,甚至是否使用电路板都并不重要,不要被本文中介绍的一些具体方法所限制。PCB 是 Printed Circuit Board的缩写,中文名即印刷电路板。PCB 是每一种电子器件的必备部件,几乎所有大大小小的电子元器件都是固定在PCB 版上。PCB 板的基板是由不易弯曲的绝缘材料所制作成。在表面可以看到的粗细不一的线路材料是铜箔, 原本铜箔是覆盖在整个板子上的,而在制造过程中部份被蚀刻处理掉,留下来的部份就变成网状的细小线路了。这些线路被称作导线(conductor pattern)或称布线,并用来提供 PCB 上电子元器件的电路连接。PCB 单面板的正反面分别被称为器件面(Component Side )与焊接面( Solder Side),板上有大小不一的钻孔,一般来说, 电子元器件是穿过钻孔被焊接在PCB 板上。工业用的 PCB板上的绿色或是棕色,是阻焊漆(solder mask)的颜色。这层是绝缘的防护层,可以保护铜线,也可以防止零件被焊到不正确的地方。用来制作电路板的铜板的专业名称为:敷(覆)铜板,通常是由1-2 毫米厚的环氧树脂板或纸板等绝缘且有一定强度和方便加工的材料构成基板,并在基板上覆上一层0.1 毫米左右的铜箔而成,如果只有一面覆有铜箔,就叫单面敷铜板,如果两面都有铜箔,就叫双面敷铜板。当前 流行电路板的材料是FR-4,厚度是0.062 英寸( 1.6 毫米 ),敷铜厚度一般用未经切割的电路板上敷铜的质量来表示,通常有0.5 oz(盎司), 1.0 oz,1.5 oz,对于手刻板来讲,通常用1.0 oz,太薄或太厚,都会给制作带来困难。目前工业界的PCB 制作工艺发展很快,适合大批量的PCB 板制作。但是,对于无线电业余爱好者来说,一些简单,易操作且成本低的PCB 制作方法则更加实用,下面将介绍七种简易的 PCB 板制作方法,供读者参考。此外,本文还将介绍目前工业化制作PCB 板的常用方法,以拓宽读者的思路。注:在制作PCB 板之前,需保证有完整的印版图。一、蜡纸腐蚀法1、制作敷铜板按照印版图...
