凸轮轴位置传感器检修VIP免费

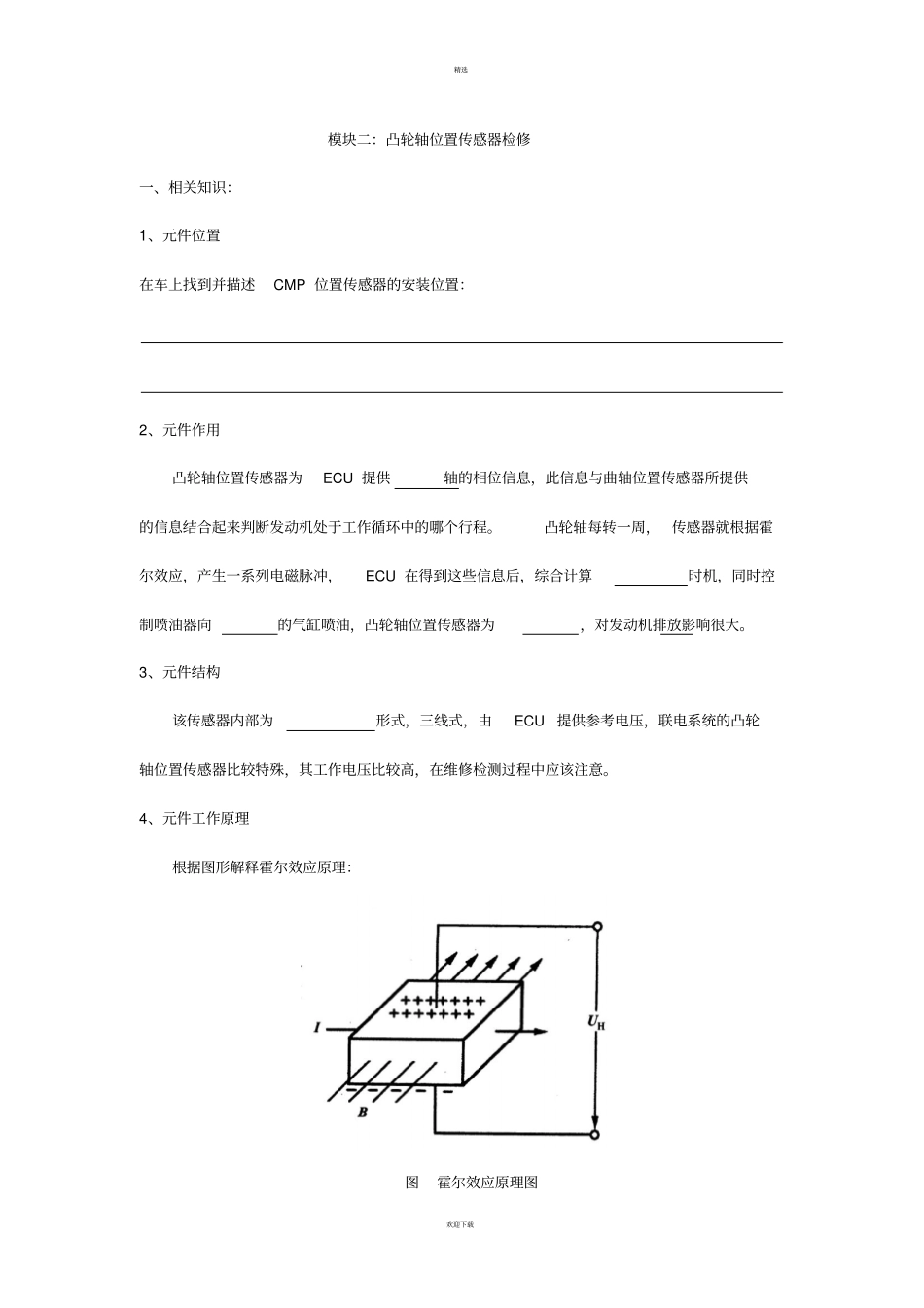

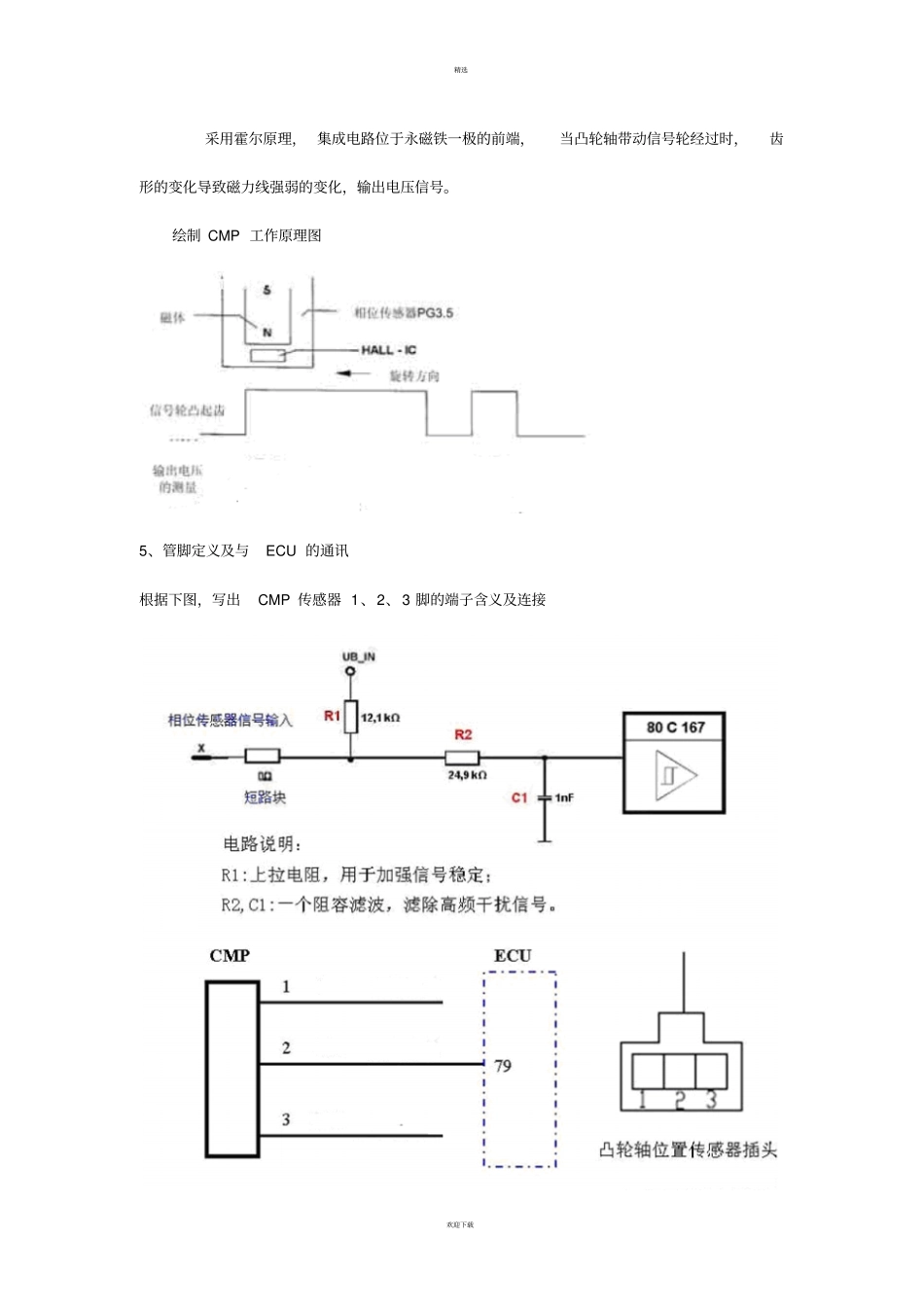

精选欢迎下载模块二：凸轮轴位置传感器检修一、相关知识：1、元件位置在车上找到并描述CMP 位置传感器的安装位置：2、元件作用凸轮轴位置传感器为ECU 提供轴的相位信息，此信息与曲轴位置传感器所提供的信息结合起来判断发动机处于工作循环中的哪个行程。凸轮轴每转一周， 传感器就根据霍尔效应，产生一系列电磁脉冲，ECU 在得到这些信息后，综合计算时机，同时控制喷油器向的气缸喷油，凸轮轴位置传感器为，对发动机排放影响很大。3、元件结构该传感器内部为形式，三线式，由ECU提供参考电压，联电系统的凸轮轴位置传感器比较特殊，其工作电压比较高，在维修检测过程中应该注意。4、元件工作原理根据图形解释霍尔效应原理：图霍尔效应原理图精选欢迎下载霍尔式传感器基本结构霍尔式传感器的基本结构如图所示，主要由、霍尔集成电路、导磁钢片（磁轭）与组成。图 3-2 霍尔传感器基本结构与原理a）叶片离开气隙，磁场饱和b）叶片进入气隙，磁场被旁路1- 2- 3- 4- 触发叶轮安装在转子轴上，叶轮上制有叶片。当触发叶轮随转子轴一同转动时，叶片便在霍尔集成电路与永久磁铁之间转动。霍尔集成电路由、、、温度补偿电路、电路和输出电路等组成。凸轮轴位置传感器CMP 工作原理：本传感器由一个和一个钢板制成的组成。霍尔传感器固定， 转子装在凸轮轴上。 的圆柱面形钢质叶片。当叶片遮住霍尔传感器时没有输出信号；否则有输出信号。由于凸轮轴的两个半周合起来相当于曲轴的两整周，借此可以区分曲轴的上止点和排气上止点。原理曲线：精选欢迎下载采用霍尔原理， 集成电路位于永磁铁一极的前端，当凸轮轴带动信号轮经过时，齿形的变化导致磁力线强弱的变化，输出电压信号。绘制 CMP 工作原理图5、管脚定义及与ECU 的通讯根据下图，写出CMP 传感器 1、2、3 脚的端子含义及连接精选欢迎下载二、检修方案1、此元件引起的系统故障（1）故障症状：如果凸轮轴位置传感器出现故障，ECU 将进入故障。喷油时刻会由720 °变为 360 ° ，对驾驶员来说， 感觉不到发动机性能在内的任何变化。 但将会超标，故障灯在发动机启动后的第二个工作循环点亮。注意：如果凸轮轴位置传感器故障后，发动机故障灯点亮，同时发动机转速无法上升到4000r/min ，当发动机转速达到r/min 时，发动机电控系统会自动断开，停止喷油，所以此时会有的感觉。（2）引起故障原因CMP 传感器可能会以下列方式出现故障或提供不正确的信号：CMP 传感器被污染CMP ...
