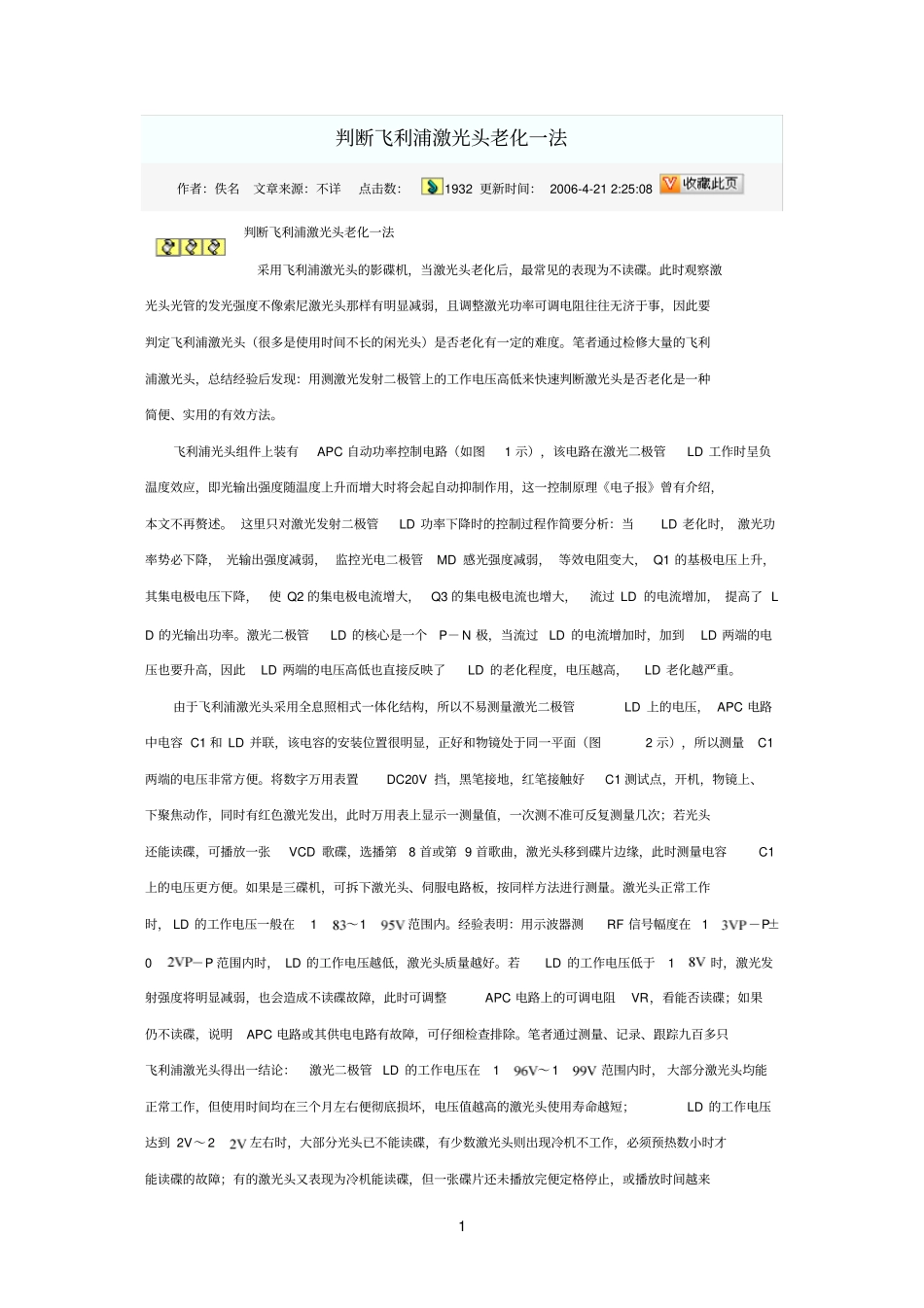

判断飞利浦激光头老化一法_第1页
1/2

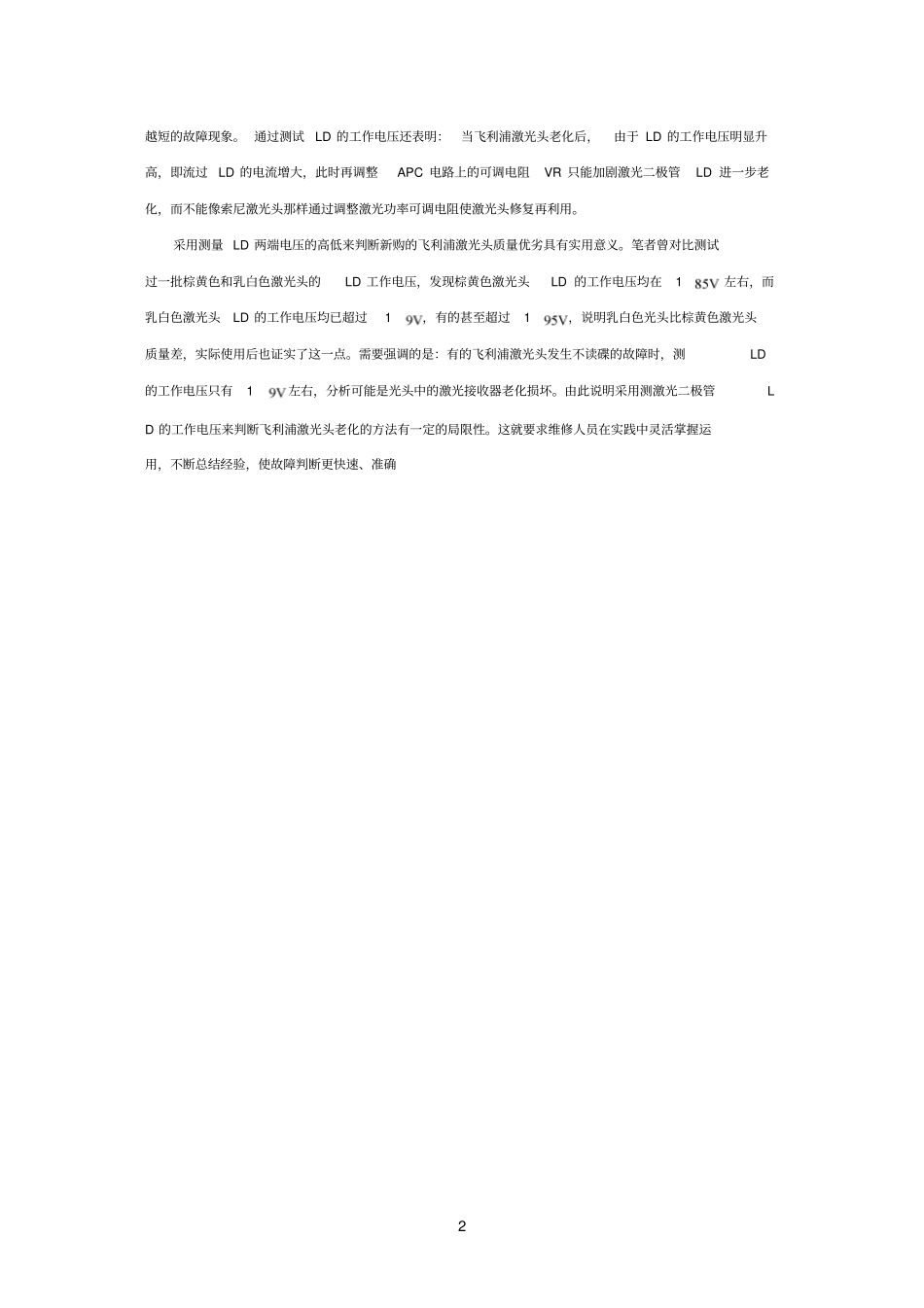

判断飞利浦激光头老化一法_第2页
2/2
1 判断飞利浦激光头老化一法作者:佚名文章来源:不详点击数:1932 更新时间: 2006-4-21 2:25:08 判断飞利浦激光头老化一法采用飞利浦激光头的影碟机,当激光头老化后,最常见的表现为不读碟。此时观察激光头光管的发光强度不像索尼激光头那样有明显减弱,且调整激光功率可调电阻往往无济于事,因此要判定飞利浦激光头(很多是使用时间不长的闲光头)是否老化有一定的难度。笔者通过检修大量的飞利浦激光头,总结经验后发现:用测激光发射二极管上的工作电压高低来快速判断激光头是否老化是一种简便、实用的有效方法。飞利浦光头组件上装有APC 自动功率控制电路(如图1 示),该电路在激光二极管LD 工作时呈负温度效应,即光输出强度随温度上升而增大时将会起自动抑制作用,这一控制原理《电子报》曾有介绍,本文不再赘述。 这里只对激光发射二极管LD 功率下降时的控制过程作简要分析:当LD 老化时, 激光功率势必下降, 光输出强度减弱, 监控光电二极管MD 感光强度减弱, 等效电阻变大, Q1 的基极电压上升,其集电极电压下降,使 Q2 的集电极电流增大,Q3 的集电极电流也增大,流过 LD 的电流增加, 提高了 LD 的光输出功率。激光二极管LD 的核心是一个P- N 极,当流过LD 的电流增加时,加到LD 两端的电压也要升高,因此LD 两端的电压高低也直接反映了LD 的老化程度,电压越高,LD 老化越严重。由于飞利浦激光头采用全息照相式一体化结构,所以不易测量激光二极管LD 上的电压, APC 电路中电容 C1 和 LD 并联,该电容的安装位置很明显,正好和物镜处于同一平面(图2 示),所以测量C1两端的电压非常方便。将数字万用表置DC20V 挡,黑笔接地,红笔接触好C1 测试点,开机,物镜上、下聚焦动作,同时有红色激光发出,此时万用表上显示一测量值,一次测不准可反复测量几次;若光头还能读碟,可播放一张VCD 歌碟,选播第8 首或第 9 首歌曲,激光头移到碟片边缘,此时测量电容C1上的电压更方便。如果是三碟机,可拆下激光头、伺服电路板,按同样方法进行测量。激光头正常工作时, LD 的工作电压一般在1~1范围内。经验表明:用示波器测RF 信号幅度在1-P±0-P 范围内时, LD 的工作电压越低,激光头质量越好。若LD 的工作电压低于1时,激光发射强度将明显减弱,也会造成不读碟故障,此时可调整APC 电路上的可调电阻VR,看能否读碟;如果仍不读碟,说明APC 电路或其供电电路有故障,可仔...
