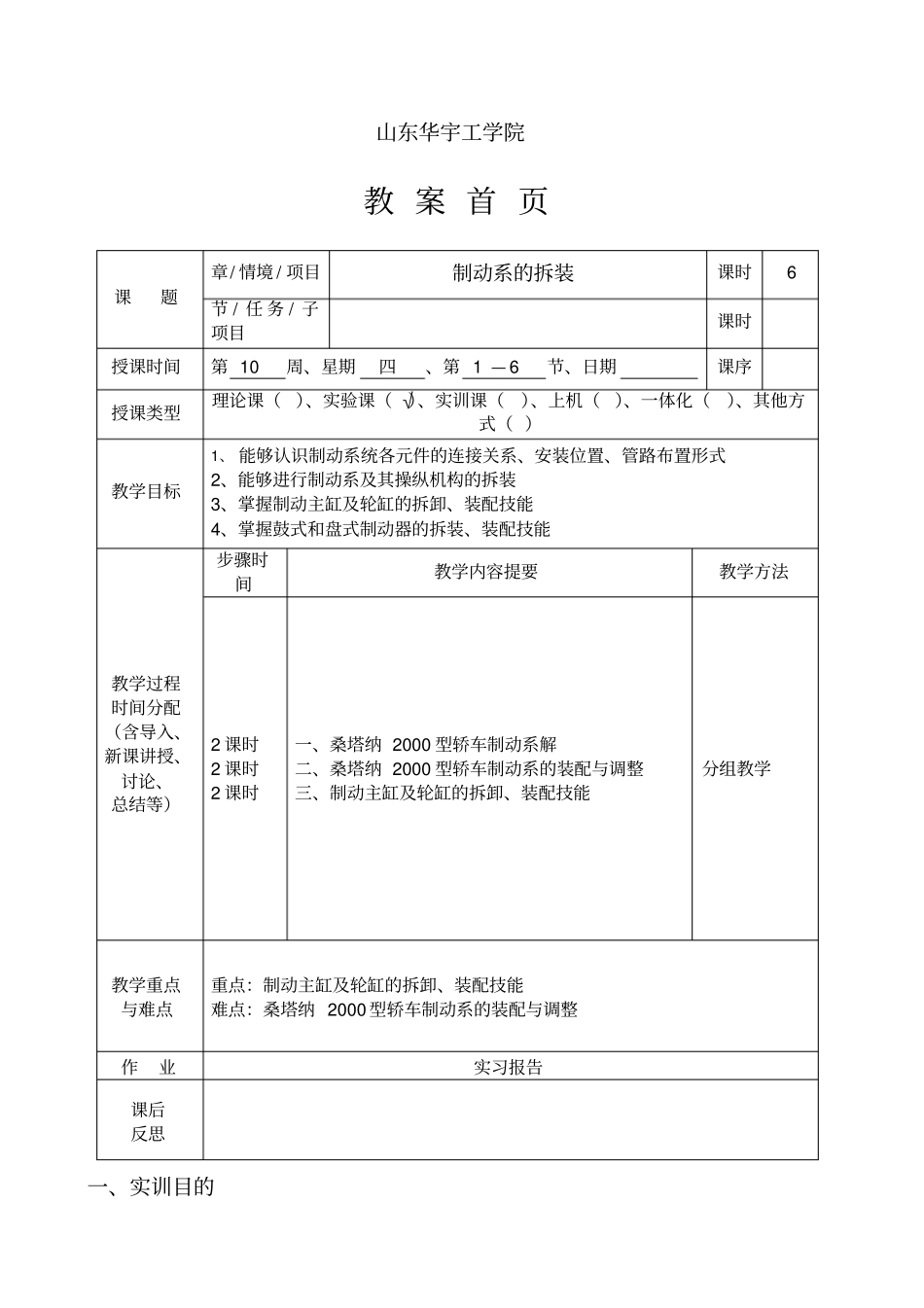

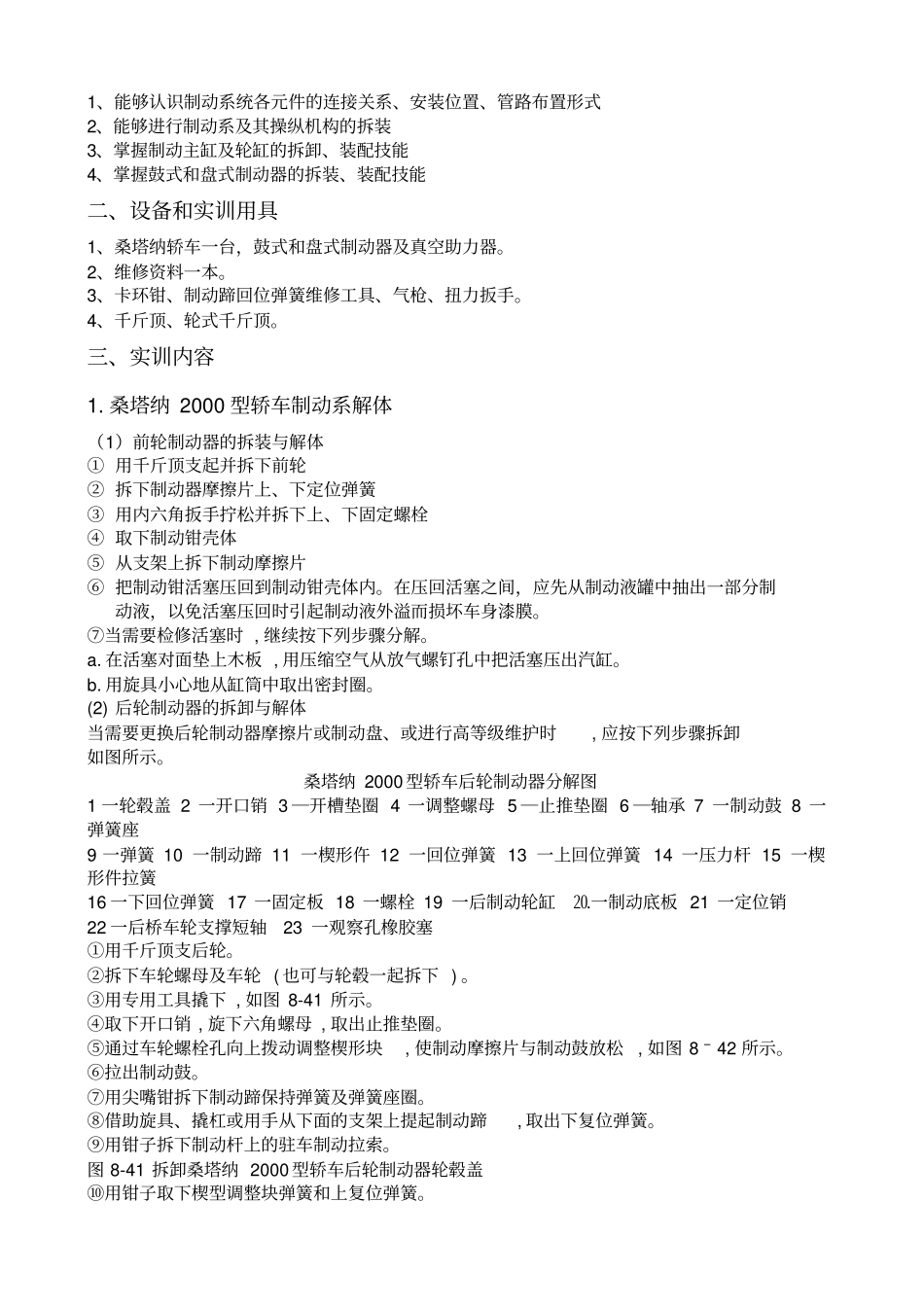

山东华宇工学院教 案 首 页一、实训目的课题章/ 情境 / 项目制动系的拆装课时6 节 / 任 务 / 子项目课时授课时间第 10 周、星期四、第 1 — 6 节、日期课序授课类型理论课（）、实验课（ √）、实训课（）、上机（）、一体化（）、其他方式（ ）教学目标1、 能够认识制动系统各元件的连接关系、安装位置、管路布置形式2、能够进行制动系及其操纵机构的拆装3、掌握制动主缸及轮缸的拆卸、装配技能4、掌握鼓式和盘式制动器的拆装、装配技能教学过程时间分配（含导入、新课讲授、讨论、总结等）步骤时间教学内容提要教学方法2 课时2 课时2 课时一、桑塔纳 2000 型轿车制动系解二、桑塔纳 2000 型轿车制动系的装配与调整三、制动主缸及轮缸的拆卸、装配技能分组教学教学重点与难点重点：制动主缸及轮缸的拆卸、装配技能难点：桑塔纳 2000 型轿车制动系的装配与调整作业实习报告课后反思1、能够认识制动系统各元件的连接关系、安装位置、管路布置形式2、能够进行制动系及其操纵机构的拆装3、掌握制动主缸及轮缸的拆卸、装配技能4、掌握鼓式和盘式制动器的拆装、装配技能二、设备和实训用具1、桑塔纳轿车一台，鼓式和盘式制动器及真空助力器。2、维修资料一本。3、卡环钳、制动蹄回位弹簧维修工具、气枪、扭力扳手。4、千斤顶、轮式千斤顶。三、实训内容1. 桑塔纳 2000 型轿车制动系解体（1）前轮制动器的拆装与解体① 用千斤顶支起并拆下前轮② 拆下制动器摩擦片上、下定位弹簧③ 用内六角扳手拧松并拆下上、下固定螺栓④ 取下制动钳壳体⑤ 从支架上拆下制动摩擦片⑥ 把制动钳活塞压回到制动钳壳体内。在压回活塞之间，应先从制动液罐中抽出一部分制动液，以免活塞压回时引起制动液外溢而损坏车身漆膜。⑦当需要检修活塞时 , 继续按下列步骤分解。a. 在活塞对面垫上木板 , 用压缩空气从放气螺钉孔中把活塞压出汽缸。b. 用旋具小心地从缸筒中取出密封圈。(2) 后轮制动器的拆卸与解体当需要更换后轮制动器摩擦片或制动盘、或进行高等级维护时, 应按下列步骤拆卸如图所示。桑塔纳 2000 型轿车后轮制动器分解图1 一轮毂盖 2 一开口销 3 ―开槽垫圈 4 一调整螺母 5 ―止推垫圈 6 ―轴承 7 一制动鼓 8 一弹簧座9 一弹簧 10 一制动蹄 11 一楔形仵 12 一回位弹簧 13 一上回位弹簧 14 一压力杆 15 一楔形件拉簧16 一下回位弹簧 17 一固定板 18 一螺栓 19 一后制动轮缸⒛一...
