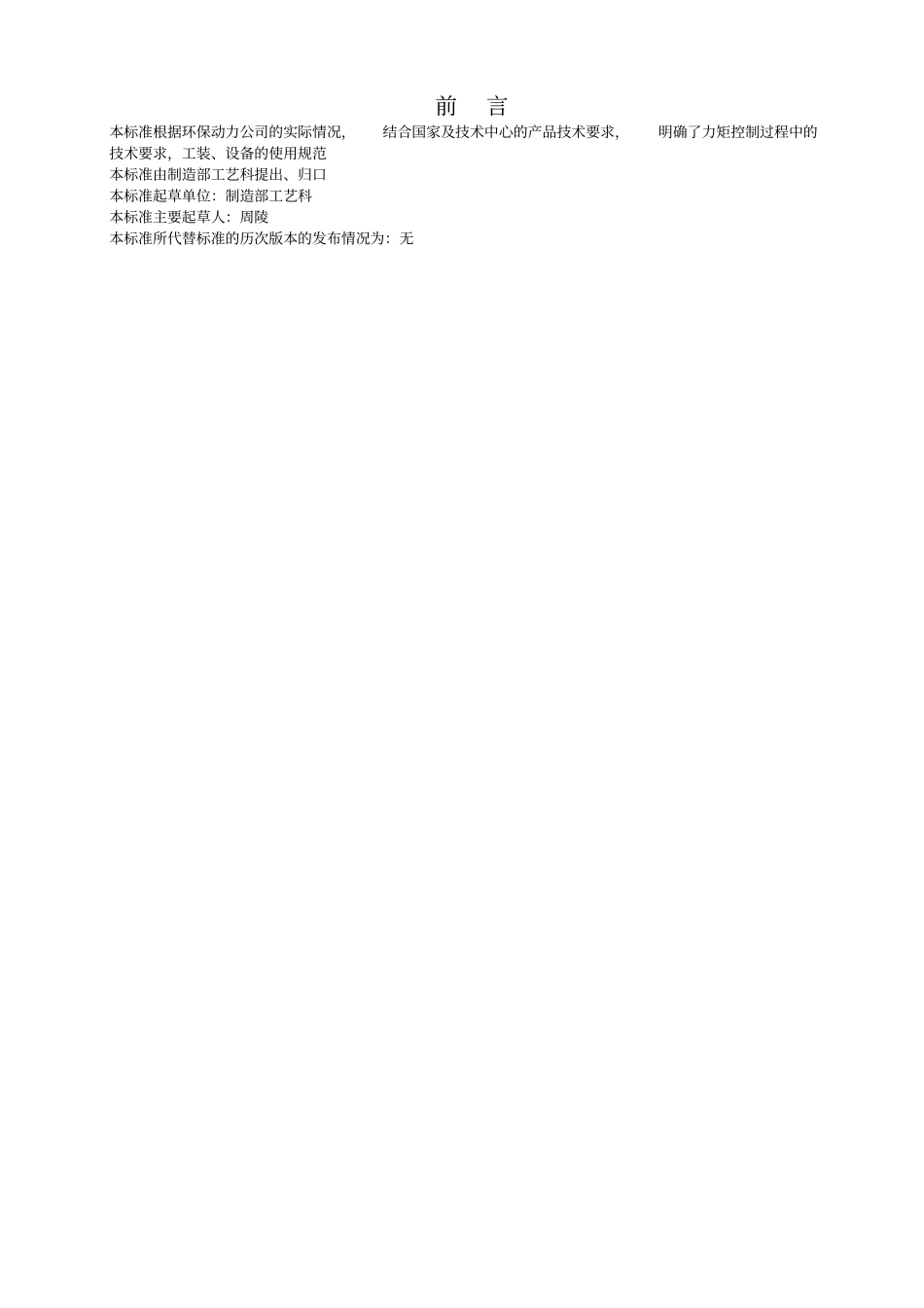

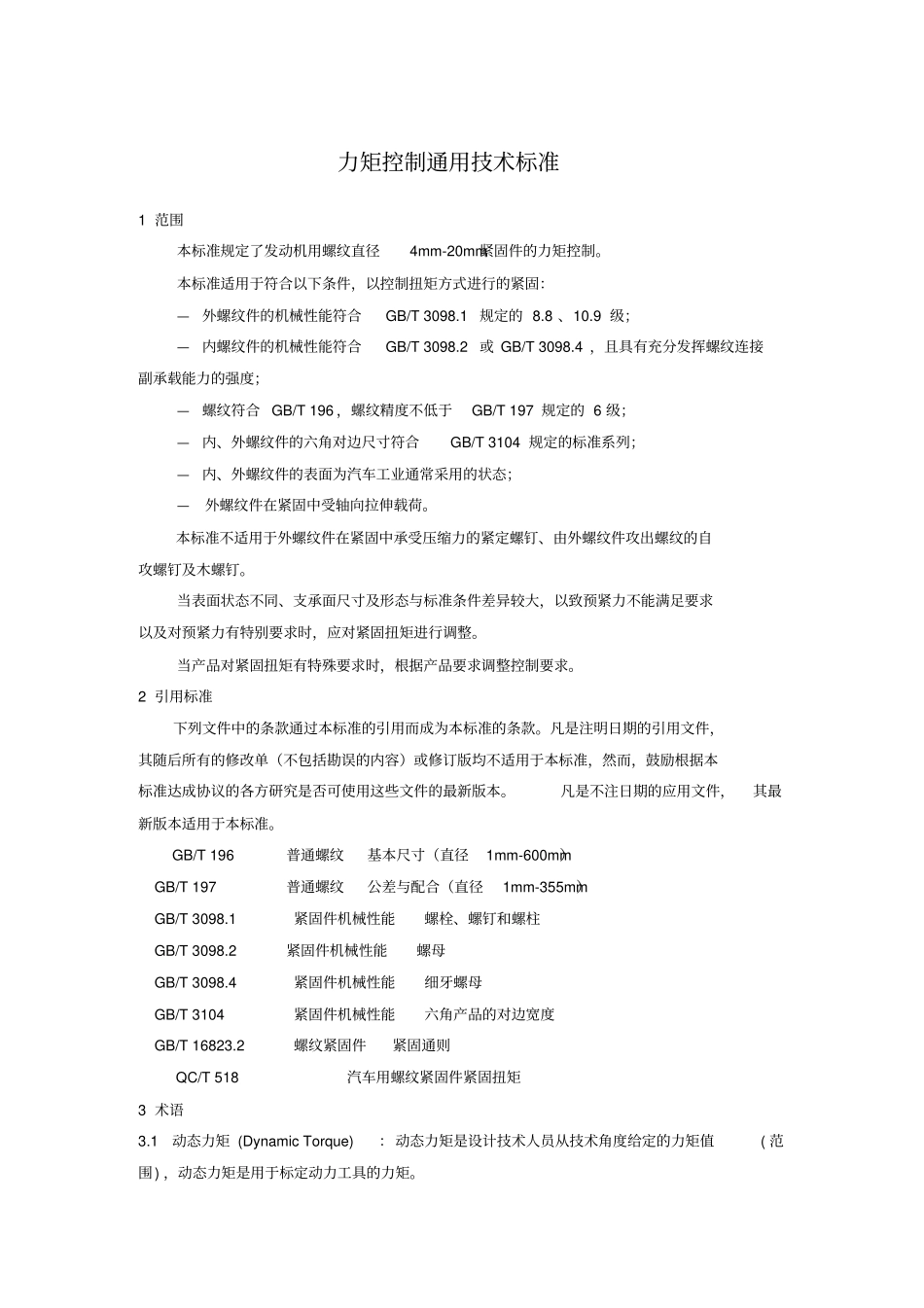

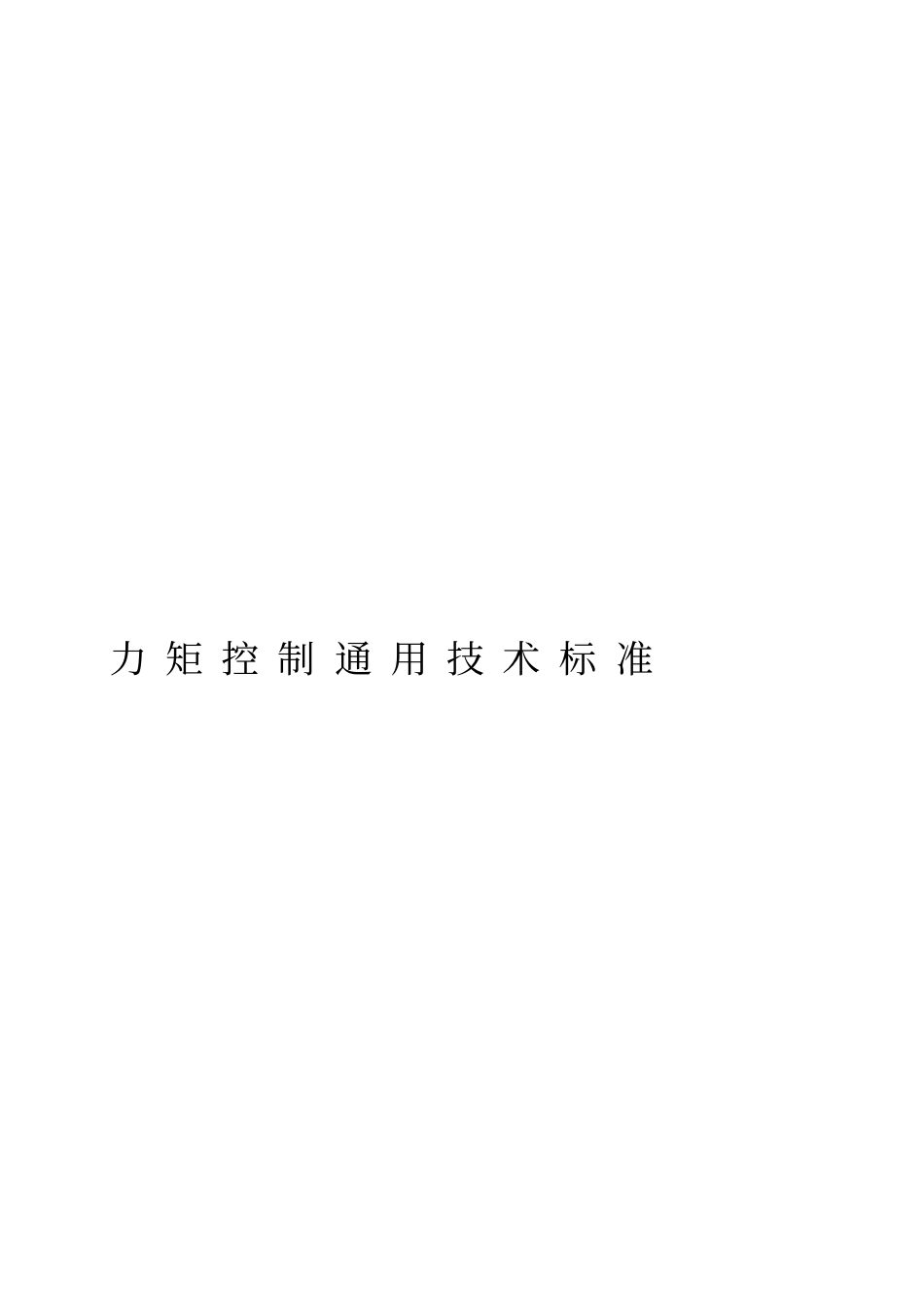

力 矩 控 制 通 用 技 术 标 准前言本标准根据环保动力公司的实际情况，结合国家及技术中心的产品技术要求，明确了力矩控制过程中的技术要求，工装、设备的使用规范本标准由制造部工艺科提出、归口本标准起草单位：制造部工艺科本标准主要起草人：周陵本标准所代替标准的历次版本的发布情况为：无力矩控制通用技术标准1 范围本标准规定了发动机用螺纹直径4mm-20mm紧固件的力矩控制。本标准适用于符合以下条件，以控制扭矩方式进行的紧固：—外螺纹件的机械性能符合GB/T 3098.1 规定的 8.8 、10.9 级；—内螺纹件的机械性能符合GB/T 3098.2 或 GB/T 3098.4 ，且具有充分发挥螺纹连接副承载能力的强度；—螺纹符合 GB/T 196 ，螺纹精度不低于GB/T 197 规定的 6 级；—内、外螺纹件的六角对边尺寸符合GB/T 3104 规定的标准系列；—内、外螺纹件的表面为汽车工业通常采用的状态；—外螺纹件在紧固中受轴向拉伸载荷。本标准不适用于外螺纹件在紧固中承受压缩力的紧定螺钉、由外螺纹件攻出螺纹的自攻螺钉及木螺钉。当表面状态不同、支承面尺寸及形态与标准条件差异较大，以致预紧力不能满足要求以及对预紧力有特别要求时，应对紧固扭矩进行调整。当产品对紧固扭矩有特殊要求时，根据产品要求调整控制要求。2 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的应用文件，其最新版本适用于本标准。GB/T 196 普通螺纹基本尺寸（直径1mm-600mm） GB/T 197 普通螺纹公差与配合（直径1mm-355mm） GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T 3098.2 紧固件机械性能螺母 GB/T 3098.4 紧固件机械性能细牙螺母 GB/T 3104 紧固件机械性能六角产品的对边宽度 GB/T 16823.2 螺纹紧固件紧固通则QC/T 518 汽车用螺纹紧固件紧固扭矩3 术语3.1动态力矩 (Dynamic Torque) ：动态力矩是设计技术人员从技术角度给定的力矩值( 范围) ，动态力矩是用于标定动力工具的力矩。3.2 静态力矩 (Static Torque) ：静态力矩是TCS/QOCS系统控制的力矩。3.3 动态力矩和静态力矩的关系：动态力矩和静态力矩之间是一种规律性的数学模型关系，视联接结构的不同而不同。根据统计规律和汽车行业多年积累的经验，总结出下列...
