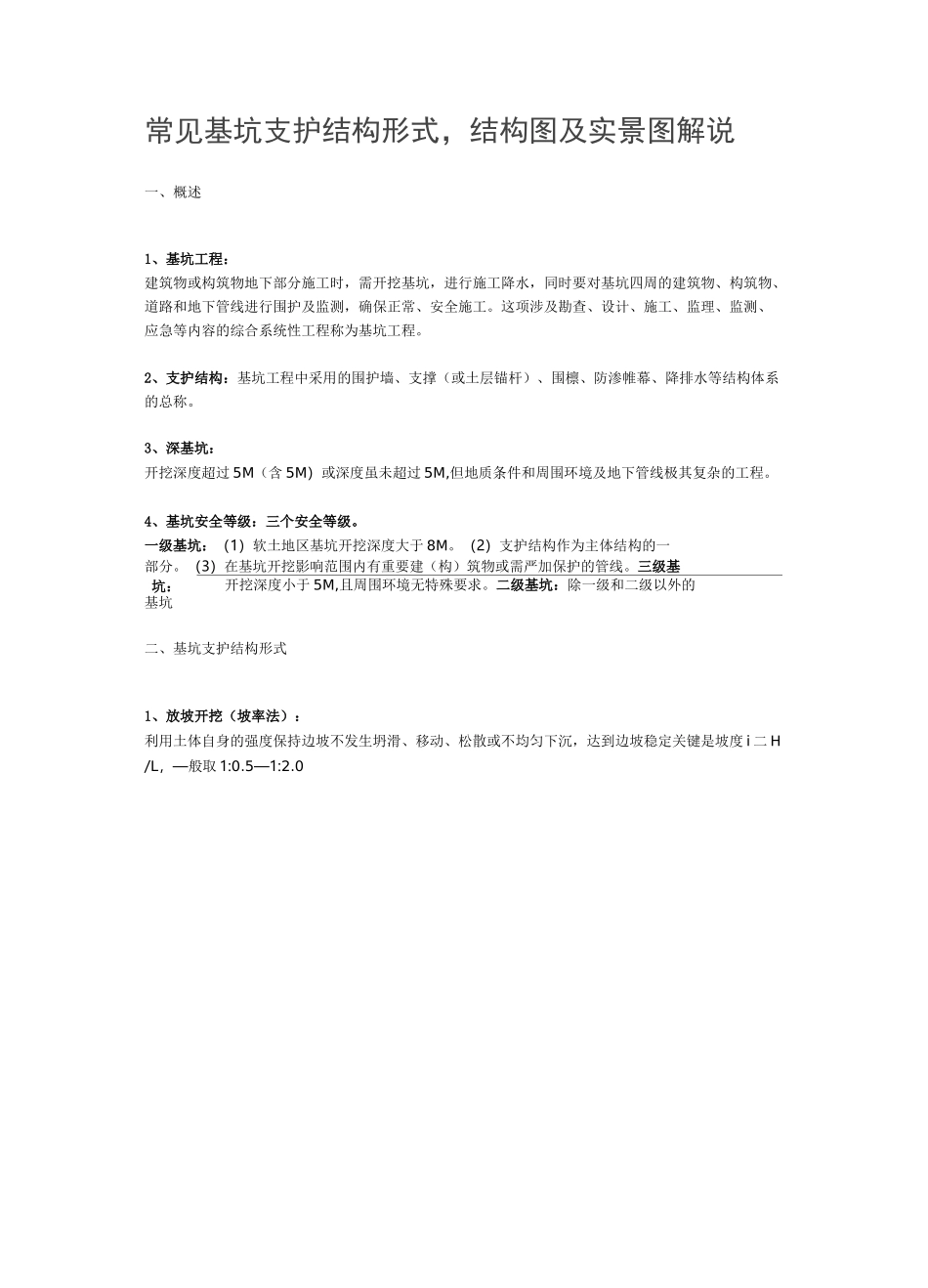

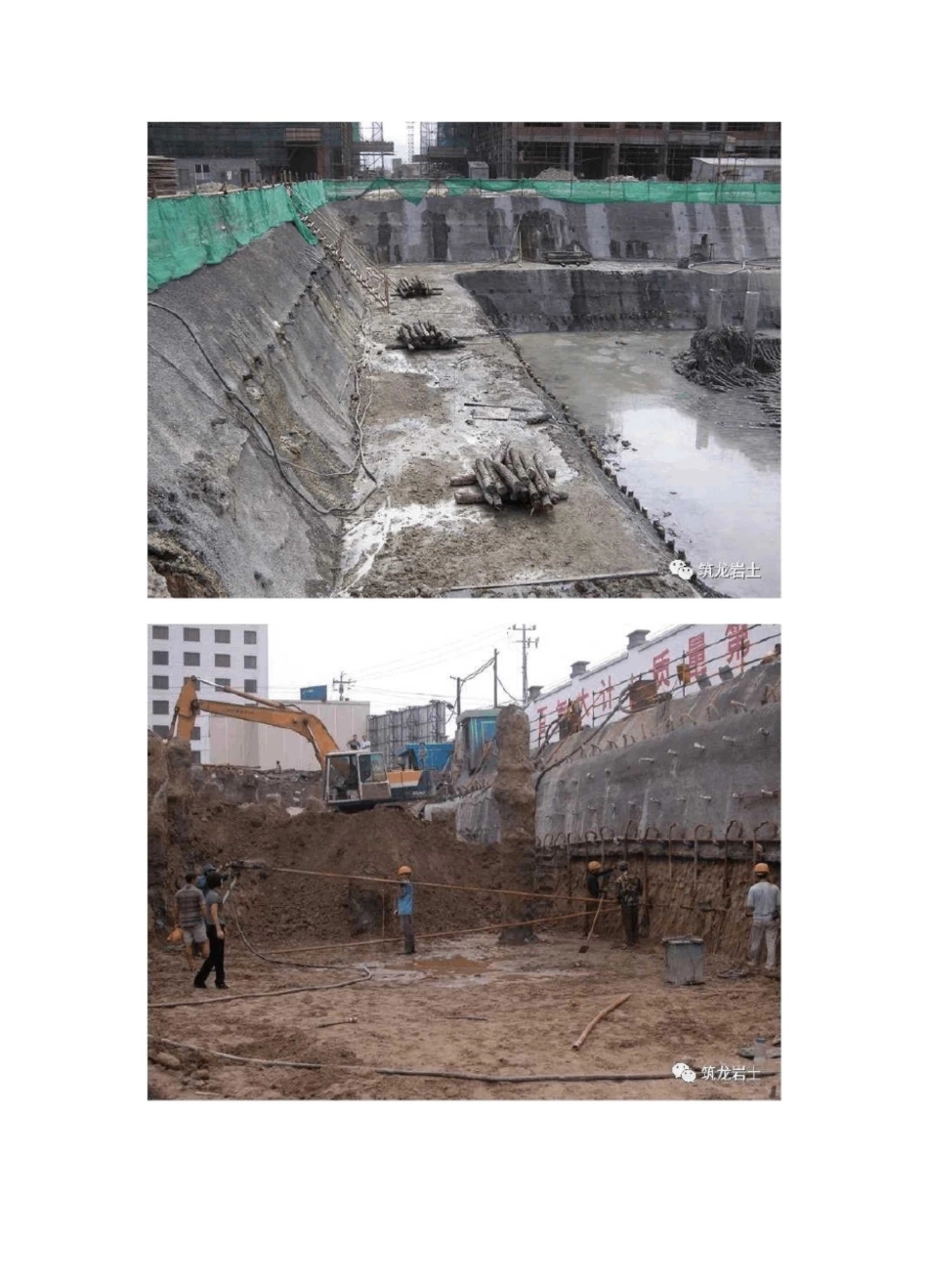

常见基坑支护结构形式，结构图及实景图解说一、概述1、基坑工程：建筑物或构筑物地下部分施工时，需开挖基坑，进行施工降水，同时要对基坑四周的建筑物、构筑物、道路和地下管线进行围护及监测，确保正常、安全施工。这项涉及勘查、设计、施工、监理、监测、应急等内容的综合系统性工程称为基坑工程。2、支护结构：基坑工程中采用的围护墙、支撑（或土层锚杆）、围檩、防渗帷幕、降排水等结构体系的总称。3、深基坑：开挖深度超过 5M（含 5M）或深度虽未超过 5M,但地质条件和周围环境及地下管线极其复杂的工程。4、基坑安全等级：三个安全等级。一级基坑：（1）软土地区基坑开挖深度大于 8M。（2）支护结构作为主体结构的一部分。（3）在基坑开挖影响范围内有重要建（构）筑物或需严加保护的管线。三级基坑：开挖深度小于 5M,且周围环境无特殊要求。二级基坑：除一级和二级以外的基坑二、基坑支护结构形式1、放坡开挖（坡率法）：利用土体自身的强度保持边坡不发生坍滑、移动、松散或不均匀下沉，达到边坡稳定关键是坡度 i 二 H/L，—般取 1:0.5—1:2.0i坡面喷射 80 厚 C20 混 凝土内配□金 5&200X20 懈im叶r~呱 400一般适用于杂填土、粘性土或粉性土，且环境条件允许的基坑。2、土钉墙：由被加固土体、设置于土中的土钉体和挂钢筋网的喷射砼面板等共同作用形成的补强复合土体。r'tI12-2一般适用于：（1）稍密至中密状态的粉性土、砂土；（2）密实的碎石土层；（3）坚硬状态的含砾粘性土及风化岩层；（4）可塑至硬塑状态的一般粘性土；（5）素填土、人工杂填土；以上土层安全等级为二、三级的基坑。注意：土钉墙在软粘土中（塘泥、淤泥、淤泥质粘土、淤泥质粉质粘土等）要严格控制，特别是周围环境要求较严的基坑点这• 蹟 免费下载施工技术资料 。3、复合土钉墙土方开挖前施打水泥搅拌桩、振动灌注桩、钢板桩、木桩等，然后按土钉墙的施工方法进行施工。排桩复合土钉4、水泥重力式挡墙：水泥搅拌桩（旋喷桩）采用格栅形或连续形布置形成重力坝墙有时增加砼桩、钢板桩、毛竹等，以增强挡墙的强度。siAI:taJ〕噌1-L!='I]S070适用于场地较开阔、坑深不大于 7M、轮廓较大、软弱地层的基坑。注意：对于有机质含量较高的土层，应通过试验确定其适应性。条件：（1）截面置换率通常为 0.6—08 且纵向墙肋间净距不宜大于 1.3M；横向墙肋间净距不宜大于 1.8M，搭接三 150MM。⑵入土深度二（0.8-1.2）h 墙宽二（0.5-0.8）h⑶ 水...
