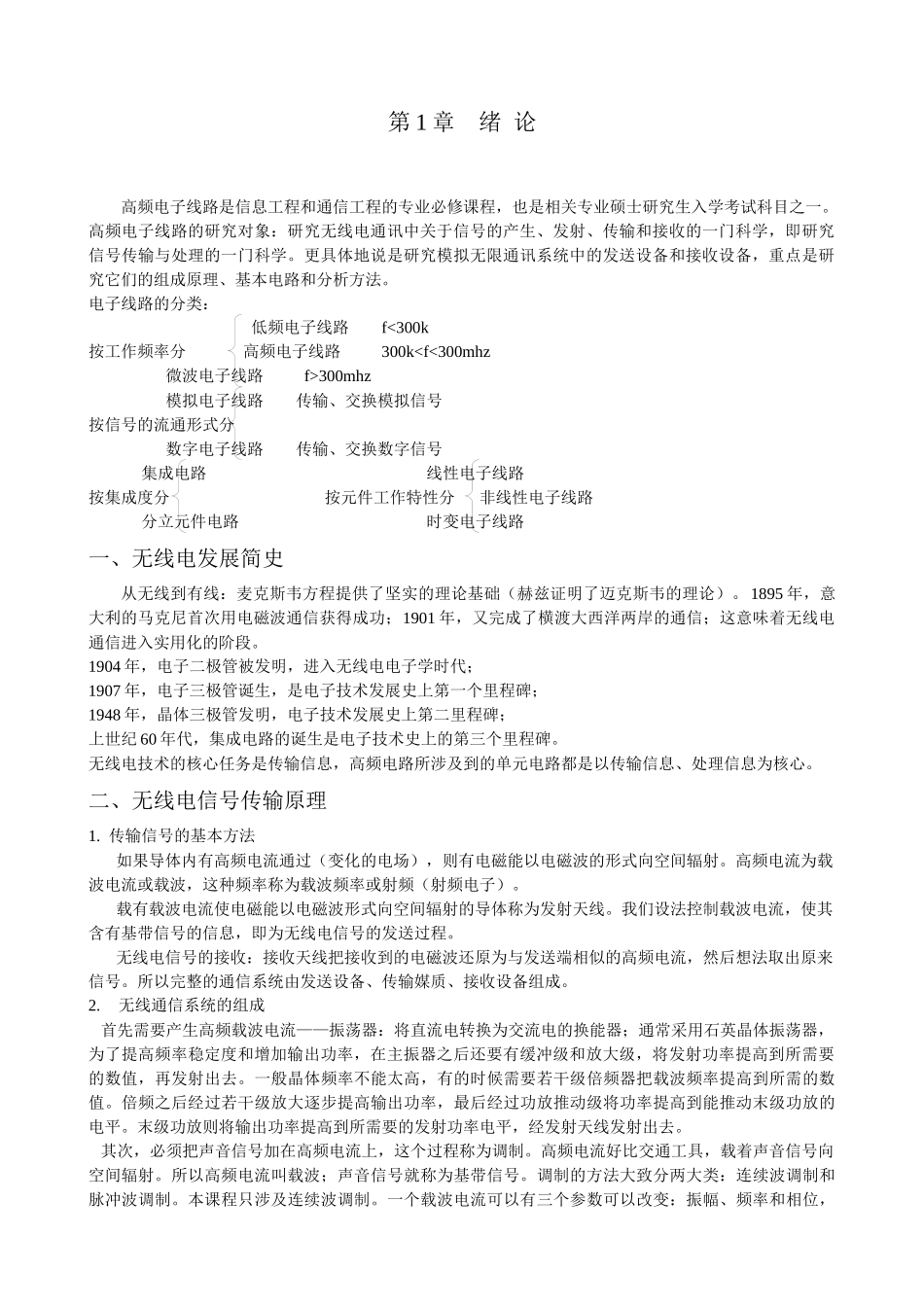

第 1 章 绪 论高频电子线路是信息工程和通信工程的专业必修课程，也是相关专业硕士研究生入学考试科目之一。高频电子线路的研究对象：研究无线电通讯中关于信号的产生、发射、传输和接收的一门科学，即研究信号传输与处理的一门科学。更具体地说是研究模拟无限通讯系统中的发送设备和接收设备，重点是研究它们的组成原理、基本电路和分析方法。电子线路的分类： 低频电子线路 f<300k按工作频率分 高频电子线路 300k300mhz 模拟电子线路 传输、交换模拟信号按信号的流通形式分 数字电子线路 传输、交换数字信号 集成电路 线性电子线路按集成度分 按元件工作特性分 非线性电子线路 分立元件电路 时变电子线路一、无线电发展简史从无线到有线：麦克斯韦方程提供了坚实的理论基础（赫兹证明了迈克斯韦的理论）。 1895 年，意大利的马克尼首次用电磁波通信获得成功；1901 年，又完成了横渡大西洋两岸的通信；这意味着无线电通信进入实用化的阶段。1904 年，电子二极管被发明，进入无线电电子学时代；1907 年，电子三极管诞生，是电子技术发展史上第一个里程碑；1948 年，晶体三极管发明，电子技术发展史上第二里程碑；上世纪 60 年代，集成电路的诞生是电子技术史上的第三个里程碑。无线电技术的核心任务是传输信息，高频电路所涉及到的单元电路都是以传输信息、处理信息为核心。二、无线电信号传输原理1. 传输信号的基本方法如果导体内有高频电流通过（变化的电场），则有电磁能以电磁波的形式向空间辐射。高频电流为载波电流或载波，这种频率称为载波频率或射频（射频电子）。载有载波电流使电磁能以电磁波形式向空间辐射的导体称为发射天线。我们设法控制载波电流，使其含有基带信号的信息，即为无线电信号的发送过程。无线电信号的接收：接收天线把接收到的电磁波还原为与发送端相似的高频电流，然后想法取出原来信号。所以完整的通信系统由发送设备、传输媒质、接收设备组成。2.无线通信系统的组成 首先需要产生高频载波电流——振荡器：将直流电转换为交流电的换能器；通常采用石英晶体振荡器，为了提高频率稳定度和增加输出功率，在主振器之后还要有缓冲级和放大级，将发射功率提高到所需要的数值，再发射出去。一般晶体频率不能太高，有的时候需要若干级倍频器把载波频率提高到所需的数值。倍频之后经过若干级放大逐步提高输出功率，最后经过功放推动级将功率提高到能推动末级功放的电...
