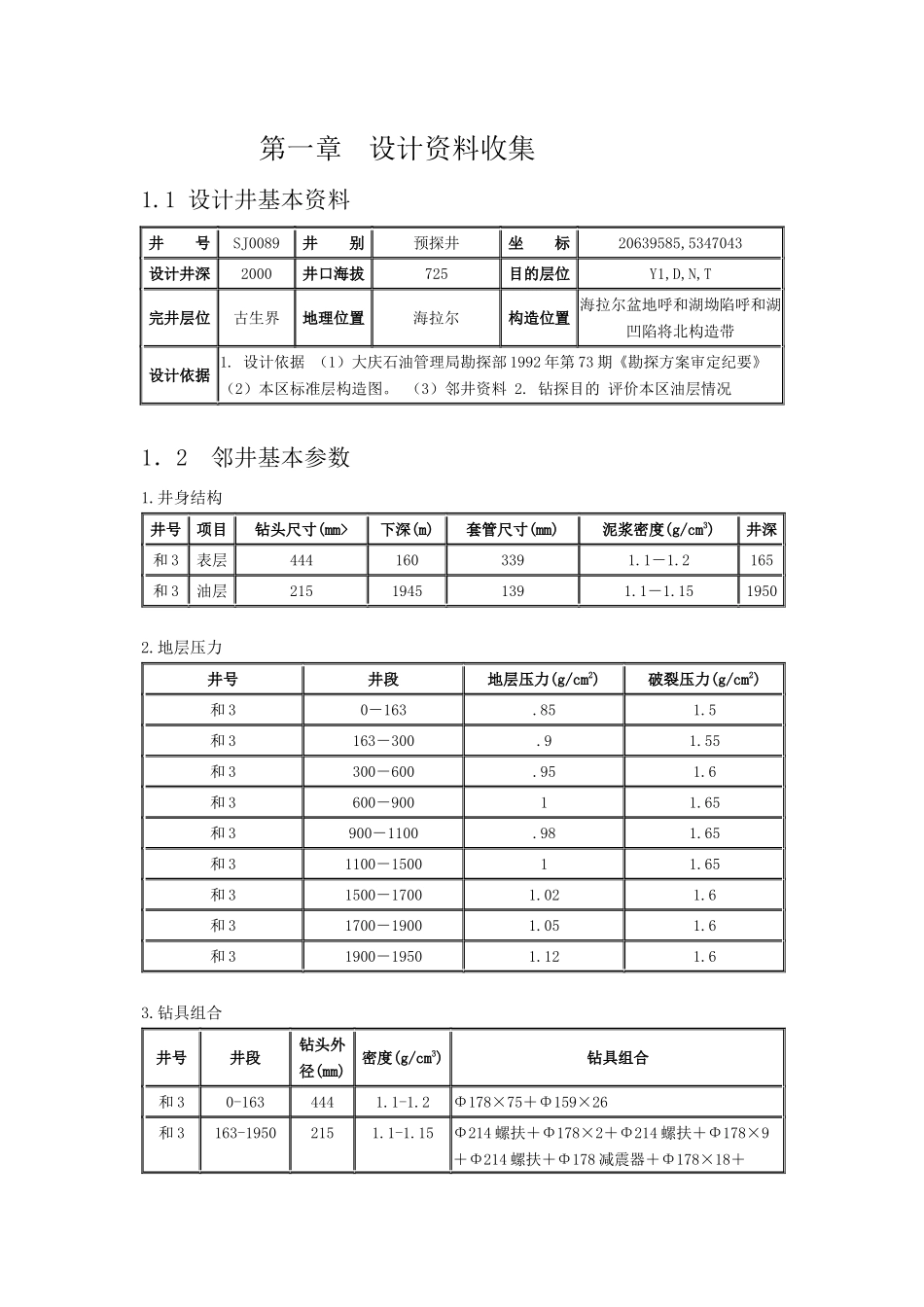

第一章设计资料收集1.1 设计井基本资料井 号 SJ0089 井 别 预探井 坐 标 20639585,5347043 设计井深 2000 井口海拔 725 目的层位 Y1,D,N,T 完井层位 古生界 地理位置 海拉尔 构造位置 海拉尔盆地呼和湖坳陷呼和湖凹陷将北构造带 设计依据 1. 设计依据 （1）大庆石油管理局勘探部 1992 年第 73 期《勘探方案审定纪要》 （2）本区标准层构造图。 （3）邻井资料 2. 钻探目的 评价本区油层情况 1．2 邻井基本参数 1.井身结构 井号 项目 钻头尺寸(mm> 下深(m) 套管尺寸(mm) 泥浆密度(g/cm3) 井深 和 3 表层 444 160 339 1.1－1.2 165和 3 油层 215 1945 139 1.1－1.15 19502.地层压力 井号 井段 地层压力(g/cm2) 破裂压力(g/cm2) 和 3 0－163 .85 1.5和 3 163－300 .9 1.55和 3 300－600 .95 1.6和 3 600－900 1 1.65和 3 900－1100 .98 1.65和 3 1100－1500 1 1.65和 3 1500－1700 1.02 1.6和 3 1700－1900 1.05 1.6和 3 1900－1950 1.12 1.63.钻具组合 井号 井段 钻头外径(mm) 密度(g/cm3) 钻具组合 和 3 0-163 444 1.1-1.2 Φ178×75＋Φ159×26和 3 163-1950 215 1.1-1.15 Φ214 螺扶＋Φ178×2＋Φ214 螺扶＋Φ178×9＋Φ214 螺扶＋Φ178 减震器＋Φ178×18＋Φ214 螺扶＋Φ159×26＋Φ214 螺扶+Φ159×135和 3 680-690 215 1.1-1.15 Φ178 取芯筒＋Φ159×100和 3 950-990 215 1.1-1.15 Φ178 取芯筒＋Φ159×100和 3 1075-1090 215 1.1-1.15 Φ178 取芯筒＋Φ159×1004.钻井液性能 井号 地质年代 井段(m) 钻井液类型 密度(g/cm3) 漏斗粘度(s) PH 值 静切力(Pa) 塑性粘度(mPa.s) 屈服值(Pa) N 值 K 值 失水(API) 和 3 伊二段-第四系 0-163 搬土混浆 1.1-1.2 22-45 - - - - - - -和 3 大下段-伊二段 163-1115 两性复合离子钻井液 1.05-1.1 22-35 8.5-9 .5-2 8-13 4-7 .65-.75 .2-.4 1-4和 3 古生界-南上段 1115-1950 两性复合离子钻井液 1.1-1.15 35-45 8.5-9 2-3 13-18 7-9 .55-.65 .4-.6 1-45.水力参数 井号 钻头尺寸(mm) 井段(m) 泵压(MPa) 钻头压降(MPa) 环空压降(MPa) 冲击力(kN) 喷射速度(m/s) 钻头水功率(%) 比水功率(%) 上返速度(m/s) 功率利用率(%) 和 3 444 0-163 7.97 7.05 .92 6.01 104 325 2 .34 ...
