75 电气专业施工方案(NS)VIP免费

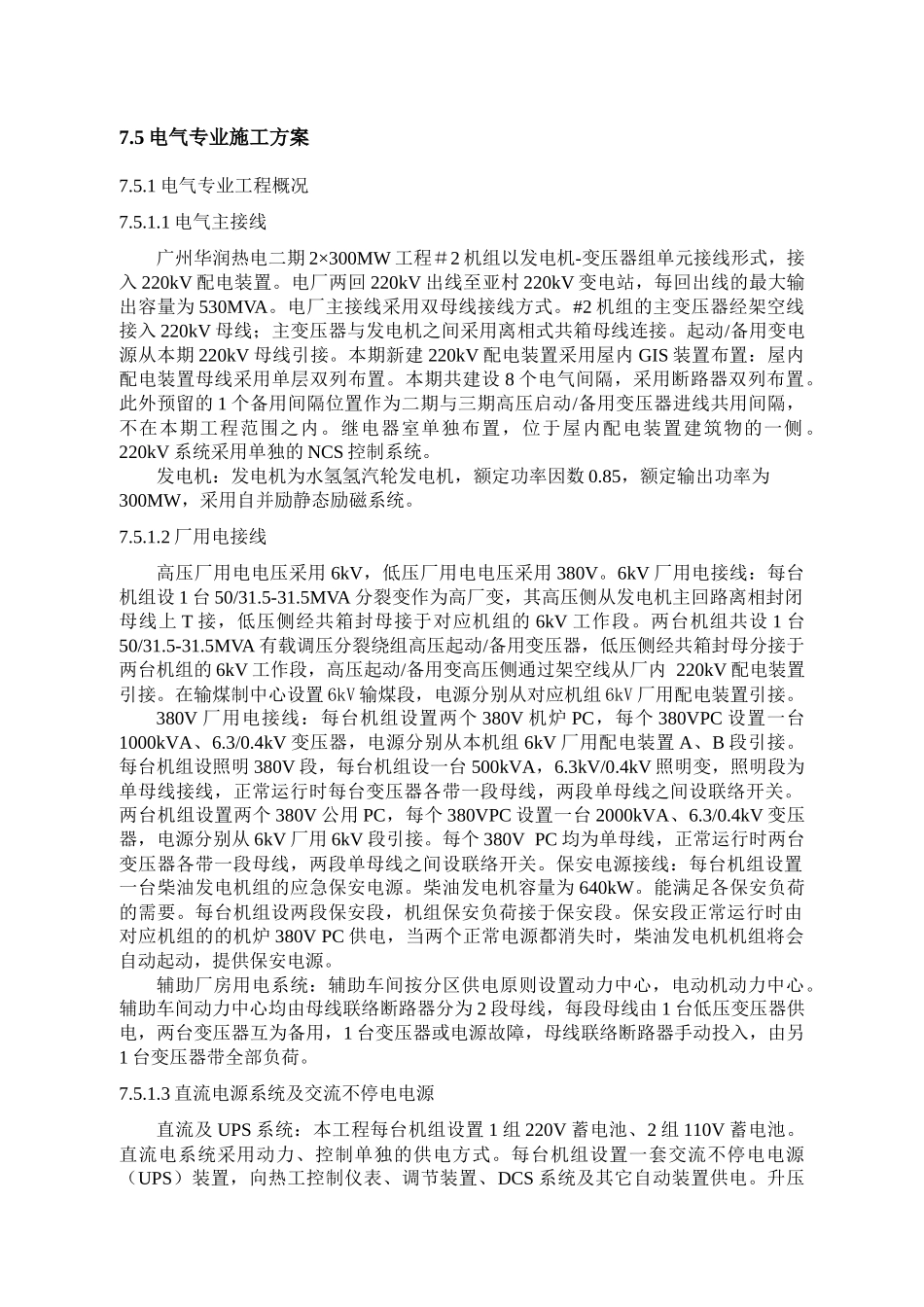

75 电气专业施工方案(NS)_第1页
1/29

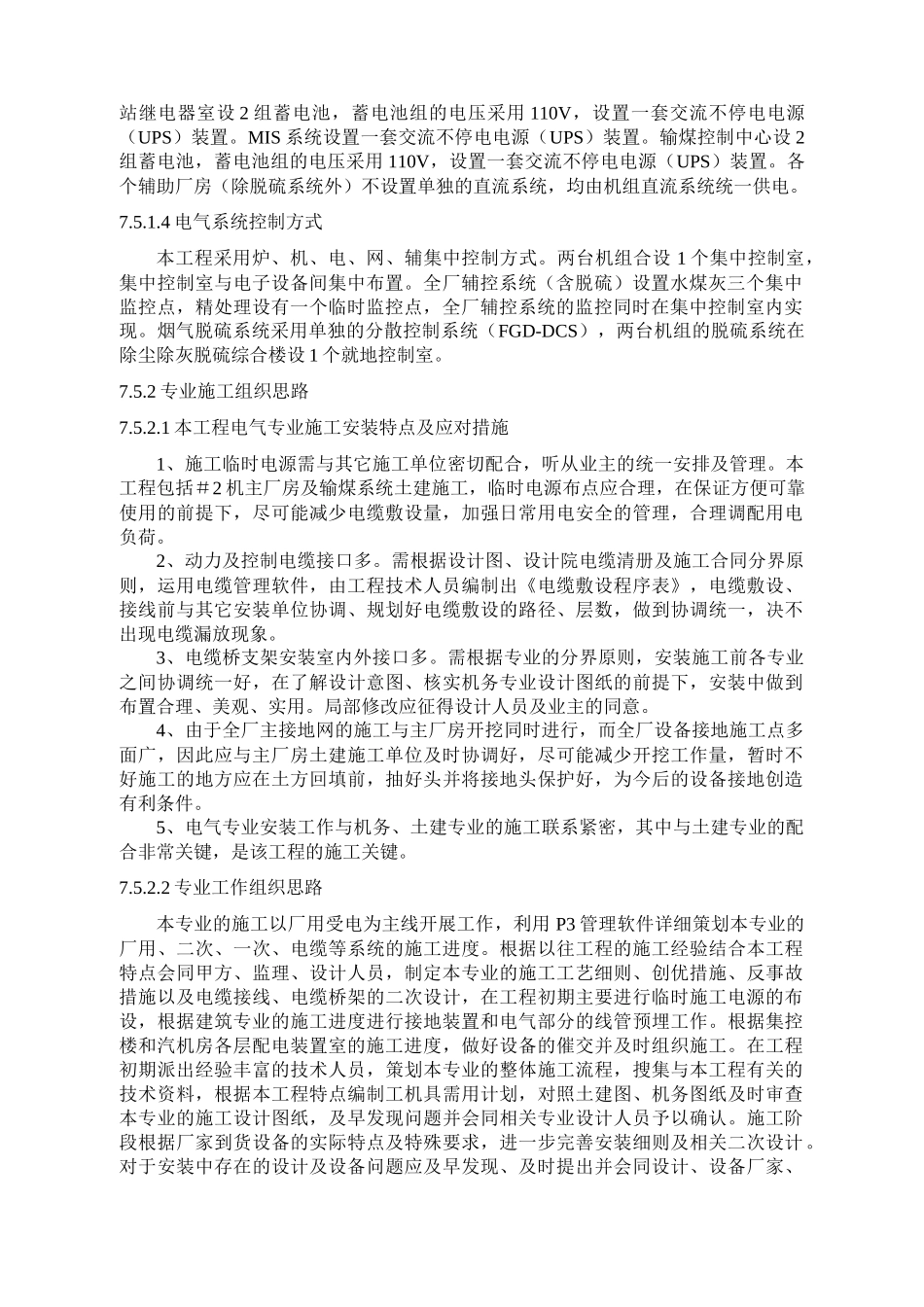

75 电气专业施工方案(NS)_第2页
2/29

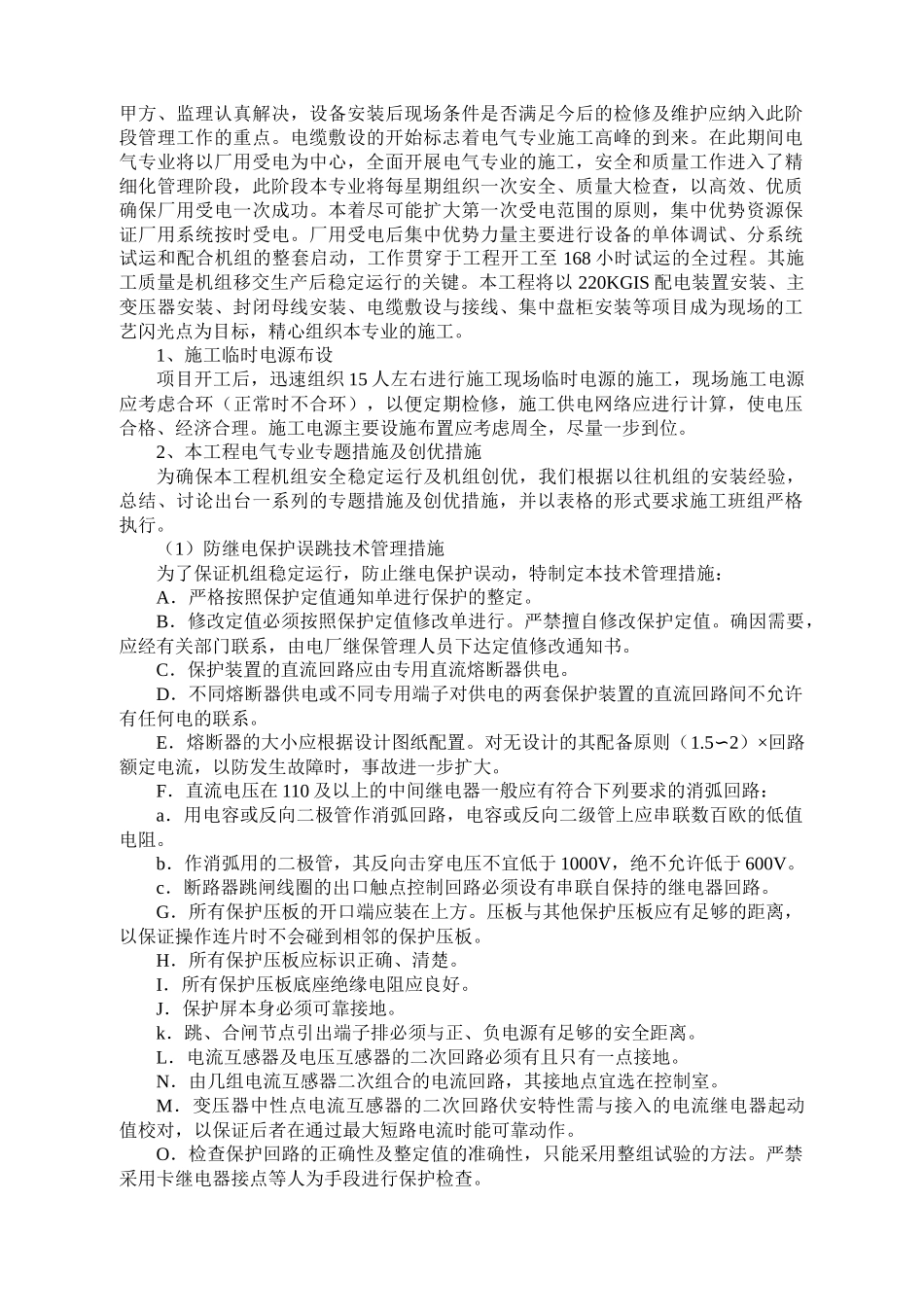

75 电气专业施工方案(NS)_第3页
3/29
7.5 电气专业施工方案7.5.1 电气专业工程概况7.5.1.1 电气主接线广州华润热电二期 2×300MW 工程#2 机组以发电机-变压器组单元接线形式,接入 220kV 配电装置。电厂两回 220kV 出线至亚村 220kV 变电站,每回出线的最大输出容量为 530MVA。电厂主接线采用双母线接线方式。#2 机组的主变压器经架空线接入 220kV 母线;主变压器与发电机之间采用离相式共箱母线连接。起动/备用变电源从本期 220kV 母线引接。本期新建 220kV 配电装置采用屋内 GIS 装置布置:屋内配电装置母线采用单层双列布置。本期共建设 8 个电气间隔,采用断路器双列布置。此外预留的 1 个备用间隔位置作为二期与三期高压启动/备用变压器进线共用间隔,不在本期工程范围之内。继电器室单独布置,位于屋内配电装置建筑物的一侧。220kV 系统采用单独的 NCS 控制系统。发电机:发电机为水氢氢汽轮发电机,额定功率因数 0.85,额定输出功率为300MW,采用自并励静态励磁系统。7.5.1.2 厂用电接线高压厂用电电压采用 6kV,低压厂用电电压采用 380V。6kV 厂用电接线:每台机组设 1 台 50/31.5-31.5MVA 分裂变作为高厂变,其高压侧从发电机主回路离相封闭母线上 T 接,低压侧经共箱封母接于对应机组的 6kV 工作段。两台机组共设 1 台50/31.5-31.5MVA 有载调压分裂绕组高压起动/备用变压器,低压侧经共箱封母分接于两台机组的 6kV 工作段,高压起动/备用变高压侧通过架空线从厂内 220kV 配电装置引接。在输煤制中心设置 6kV 输煤段,电源分别从对应机组 6kV 厂用配电装置引接。380V 厂用电接线:每台机组设置两个 380V 机炉 PC,每个 380VPC 设置一台1000kVA、6.3/0.4kV 变压器,电源分别从本机组 6kV 厂用配电装置 A、B 段引接。每台机组设照明 380V 段,每台机组设一台 500kVA,6.3kV/0.4kV 照明变,照明段为单母线接线,正常运行时每台变压器各带一段母线,两段单母线之间设联络开关。两台机组设置两个 380V 公用 PC,每个 380VPC 设置一台 2000kVA、6.3/0.4kV 变压器,电源分别从 6kV 厂用 6kV 段引接。每个 380V PC 均为单母线,正常运行时两台变压器各带一段母线,两段单母线之间设联络开关。保安电源接线:每台机组设置一台柴油发电机组的应急保安电源。柴油发电机容量为 640kW。能满足各保安负荷的需要。每台机组设两段保安段,机组保安负荷接于保安段。保安段正常运行时由对应机组的的机炉 ...
