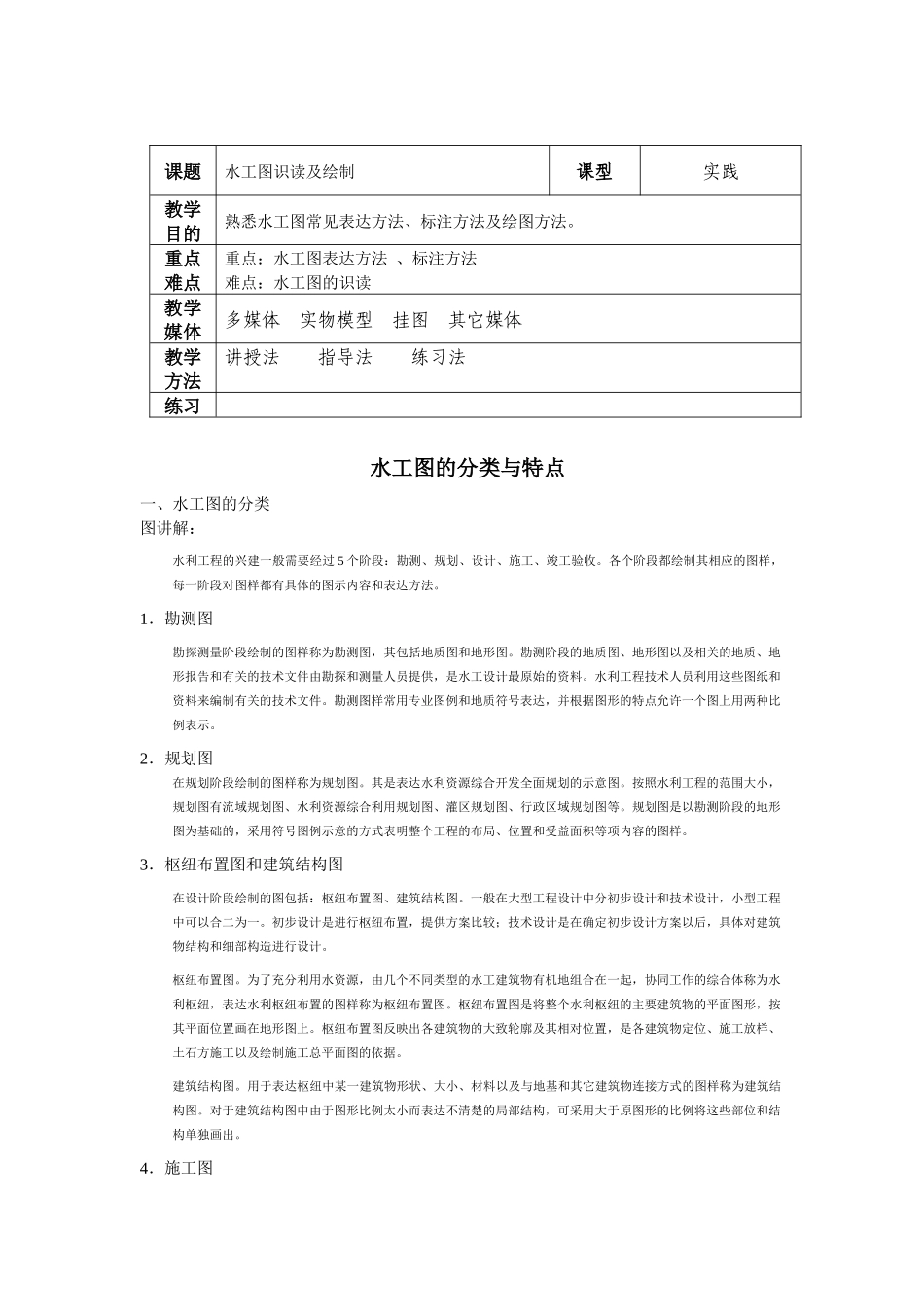

课题水工图识读及绘制课型实践教学目的熟悉水工图常见表达方法、标注方法及绘图方法。重点难点重点：水工图表达方法 、标注方法难点：水工图的识读教学媒体多媒体 实物模型 挂图 其它媒体教学方法讲授法 指导法 练习法练习 水工图的分类与特点一、水工图的分类图讲解：水利工程的兴建一般需要经过 5 个阶段：勘测、规划、设计、施工、竣工验收。各个阶段都绘制其相应的图样，每一阶段对图样都有具体的图示内容和表达方法。1．勘测图勘探测量阶段绘制的图样称为勘测图，其包括地质图和地形图。勘测阶段的地质图、地形图以及相关的地质、地形报告和有关的技术文件由勘探和测量人员提供，是水工设计最原始的资料。水利工程技术人员利用这些图纸和资料来编制有关的技术文件。勘测图样常用专业图例和地质符号表达，并根据图形的特点允许一个图上用两种比例表示。2．规划图在规划阶段绘制的图样称为规划图。其是表达水利资源综合开发全面规划的示意图。按照水利工程的范围大小，规划图有流域规划图、水利资源综合利用规划图、灌区规划图、行政区域规划图等。规划图是以勘测阶段的地形图为基础的，采用符号图例示意的方式表明整个工程的布局、位置和受益面积等项内容的图样。3．枢纽布置图和建筑结构图在设计阶段绘制的图包括：枢纽布置图、建筑结构图。一般在大型工程设计中分初步设计和技术设计，小型工程中可以合二为一。初步设计是进行枢纽布置，提供方案比较；技术设计是在确定初步设计方案以后，具体对建筑物结构和细部构造进行设计。枢纽布置图。为了充分利用水资源，由几个不同类型的水工建筑物有机地组合在一起，协同工作的综合体称为水利枢纽，表达水利枢纽布置的图样称为枢纽布置图。枢纽布置图是将整个水利枢纽的主要建筑物的平面图形，按其平面位置画在地形图上。枢纽布置图反映出各建筑物的大致轮廓及其相对位置，是各建筑物定位、施工放样、土石方施工以及绘制施工总平面图的依据。建筑结构图。用于表达枢纽中某一建筑物形状、大小、材料以及与地基和其它建筑物连接方式的图样称为建筑结构图。对于建筑结构图中由于图形比例太小而表达不清楚的局部结构，可采用大于原图形的比例将这些部位和结构单独画出。4．施工图施工图是表达水利工程施工过程中的施工组织、施工程序、施工方法等内容的图样，包括施工总平面布置图、建筑物基础开挖图、混凝土分块浇筑图、坝体温控布置图等。5．竣工图竣工图是指工程验收时根据建筑物建成后的实...
