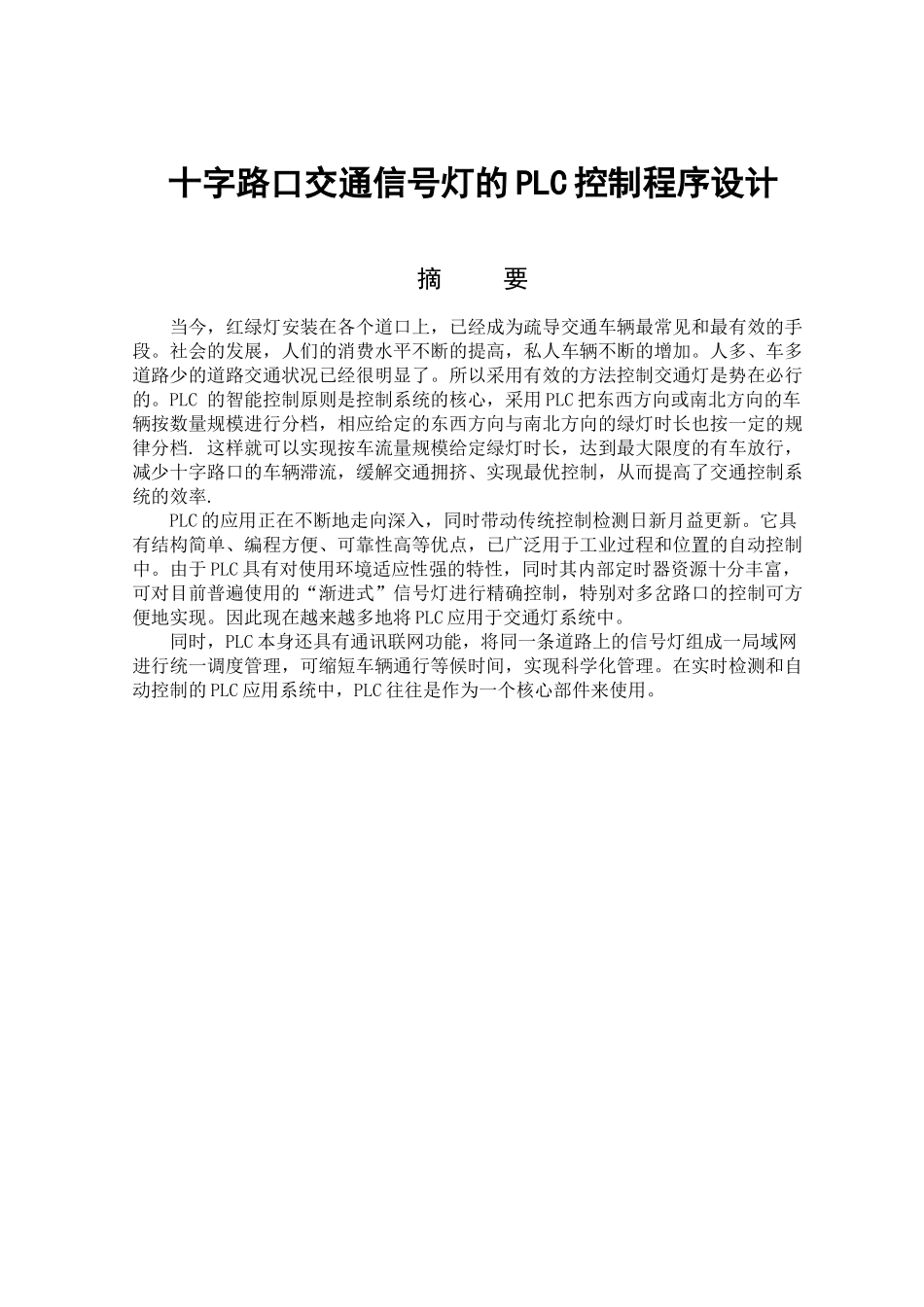

十字路口交通信号灯的 PLC 控制程序设计 摘 要当今，红绿灯安装在各个道口上，已经成为疏导交通车辆最常见和最有效的手段。社会的发展，人们的消费水平不断的提高，私人车辆不断的增加。人多、车多道路少的道路交通状况已经很明显了。所以采用有效的方法控制交通灯是势在必行的。PLC 的智能控制原则是控制系统的核心，采用 PLC 把东西方向或南北方向的车辆按数量规模进行分档，相应给定的东西方向与南北方向的绿灯时长也按一定的规律分档. 这样就可以实现按车流量规模给定绿灯时长，达到最大限度的有车放行，减少十字路口的车辆滞流，缓解交通拥挤、实现最优控制，从而提高了交通控制系统的效率.PLC 的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。它具有结构简单、编程方便、可靠性高等优点，已广泛用于工业过程和位置的自动控制中。由于 PLC 具有对使用环境适应性强的特性，同时其内部定时器资源十分丰富，可对目前普遍使用的“渐进式”信号灯进行精确控制，特别对多岔路口的控制可方便地实现。因此现在越来越多地将 PLC 应用于交通灯系统中。同时，PLC 本身还具有通讯联网功能，将同一条道路上的信号灯组成一局域网进行统一调度管理，可缩短车辆通行等候时间，实现科学化管理。在实时检测和自动控制的 PLC 应用系统中，PLC 往往是作为一个核心部件来使用。第一章 绪 论1.1 PLC 及 MCGS 介绍1.1.1 PLC 简单概述（一）什么是 PLC可编程序控制器，英文称 Programmable Controller，简称 PC。但由于 PC 容易和个人计算机（Personal Computer）混淆，故人们仍习惯地用 PLC 作为可编程序控制器的缩写。它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。PLC 是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电气操作维修人员的技能与习惯，特别是 PLC 的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学；调试与查错也都很方便。用户在购到所需的 PLC后，只需...
