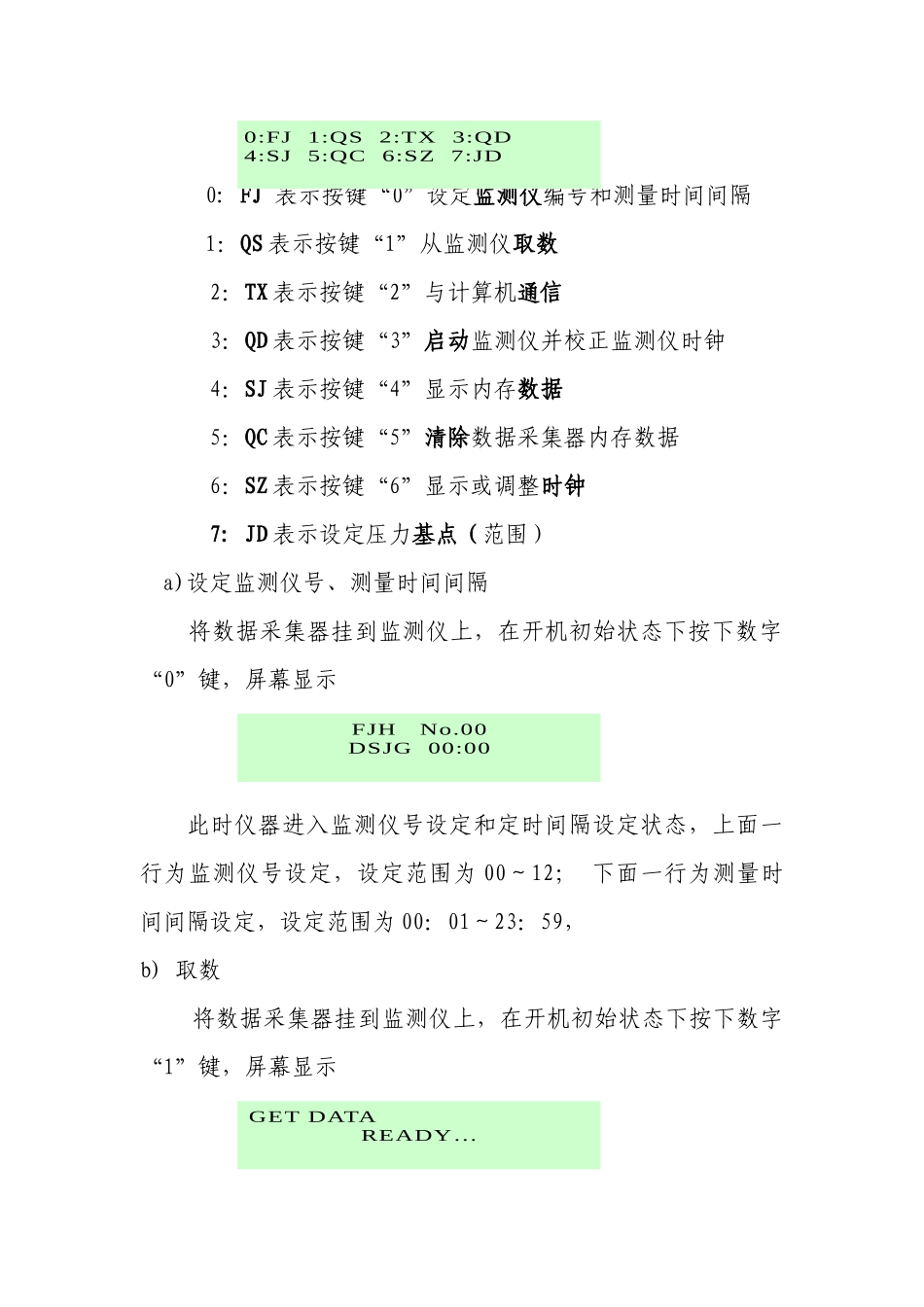

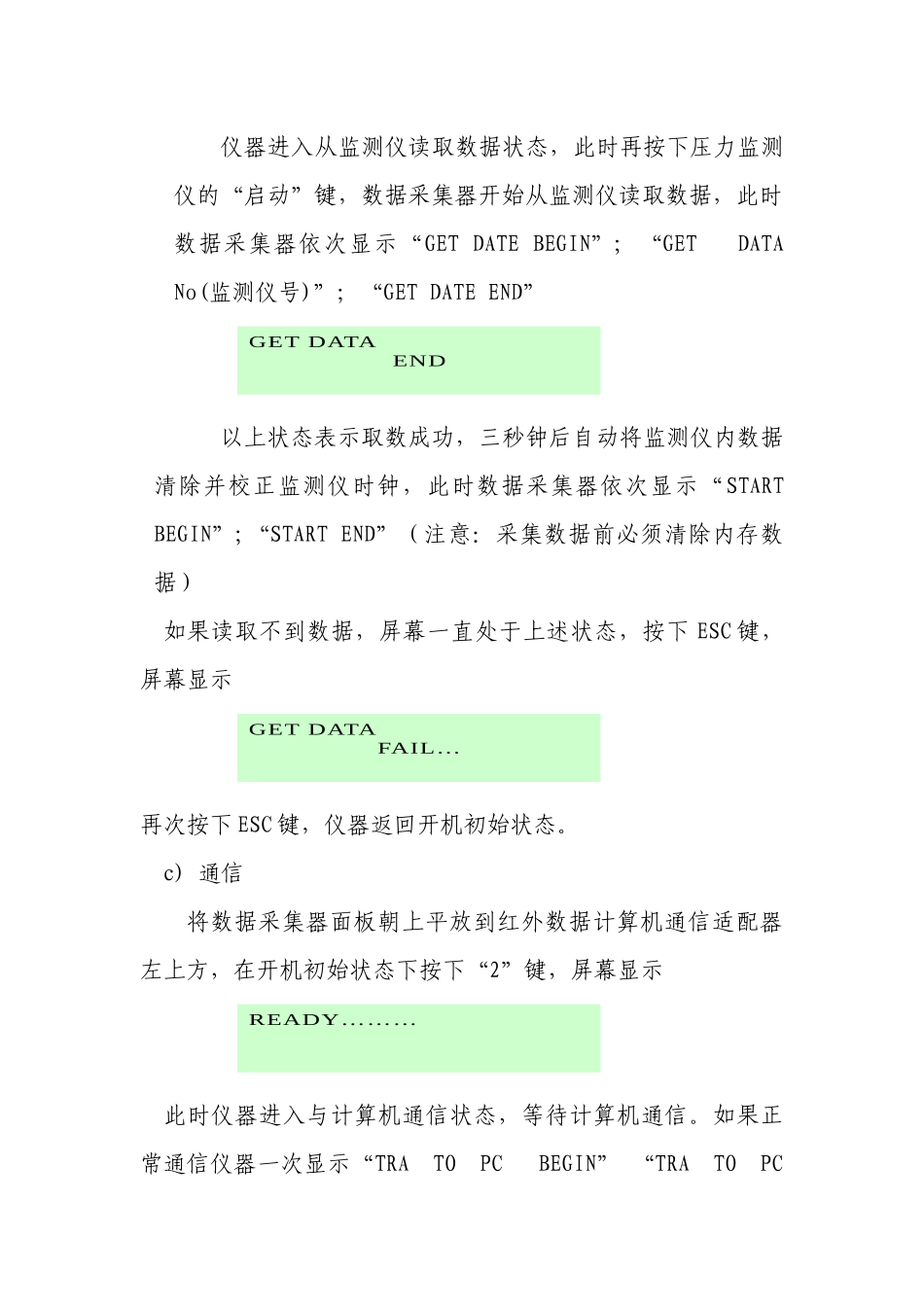

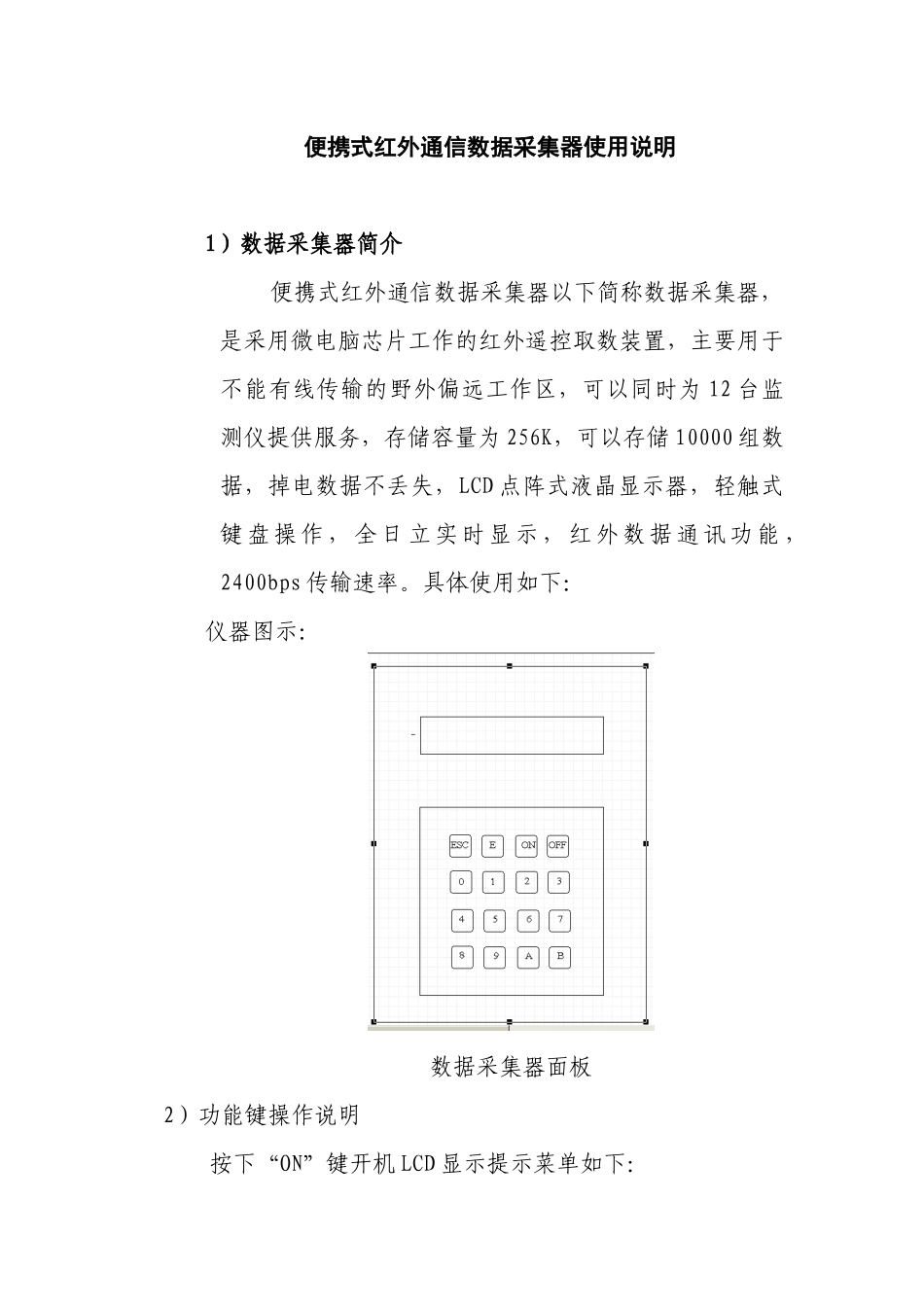

便携式红外通信数据采集器使用说明1）数据采集器简介便携式红外通信数据采集器以下简称数据采集器，是采用微电脑芯片工作的红外遥控取数装置，主要用于不能有线传输的野外偏远工作区，可以同时为 12 台监测仪提供服务，存储容量为 256K，可以存储 10000 组数据，掉电数据不丢失，LCD 点阵式液晶显示器，轻触式键 盘 操 作 ， 全 日 立 实 时 显 示 ， 红 外 数 据 通 讯 功 能 ，2400bps 传输速率。具体使用如下：仪器图示：数据采集器面板2）功能键操作说明按下“ON”键开机 LCD 显示提示菜单如下： 0: FJ 表示按键“0”设定监测仪编号和测量时间间隔1：QS 表示按键“1”从监测仪取数2：TX 表示按键“2”与计算机通信3：QD 表示按键“3”启动监测仪并校正监测仪时钟4：SJ 表示按键“4”显示内存数据5：QC 表示按键“5”清除数据采集器内存数据6：SZ 表示按键“6”显示或调整时钟7: JD 表示设定压力基点（范围）a)设定监测仪号、测量时间间隔 将数据采集器挂到监测仪上，在开机初始状态下按下数字“0”键，屏幕显示此时仪器进入监测仪号设定和定时间隔设定状态，上面一行为监测仪号设定，设定范围为 00～12； 下面一行为测量时间间隔设定，设定范围为 00：01～23：59，b) 取数将数据采集器挂到监测仪上，在开机初始状态下按下数字“1”键，屏幕显示0:FJ 1:QS 2:TX 3:QD4:SJ 5:QC 6:SZ 7:JDFJH No.00DSJG 00:00GET DATA READY…仪器进入从监测仪读取数据状态，此时再按下压力监测仪的“启动”键，数据采集器开始从监测仪读取数据，此时数据采集器依次显示“GET DATE BEGIN”; “GET DATA No(监测仪号)”；“GET DATE END”以上状态表示取数成功，三秒钟后自动将监测仪内数据清除并校正监测仪时钟，此时数据采集器依次显示“START BEGIN”;“START END”（注意：采集数据前必须清除内存数据）如果读取不到数据，屏幕一直处于上述状态，按下 ESC 键，屏幕显示再次按下 ESC 键，仪器返回开机初始状态。c) 通信将数据采集器面板朝上平放到红外数据计算机通信适配器左上方，在开机初始状态下按下“2”键，屏幕显示此时仪器进入与计算机通信状态，等待计算机通信。如果正常通信仪器一次显示“TRA TO PC BEGIN” “TRA TO PC GET DATA FAIL…READY……… GET DATA ENDEND以上状态表示通信结束。d) 启动监测仪将数据采集器挂在监测仪上，在开机初始状态下按下“3”键，...
