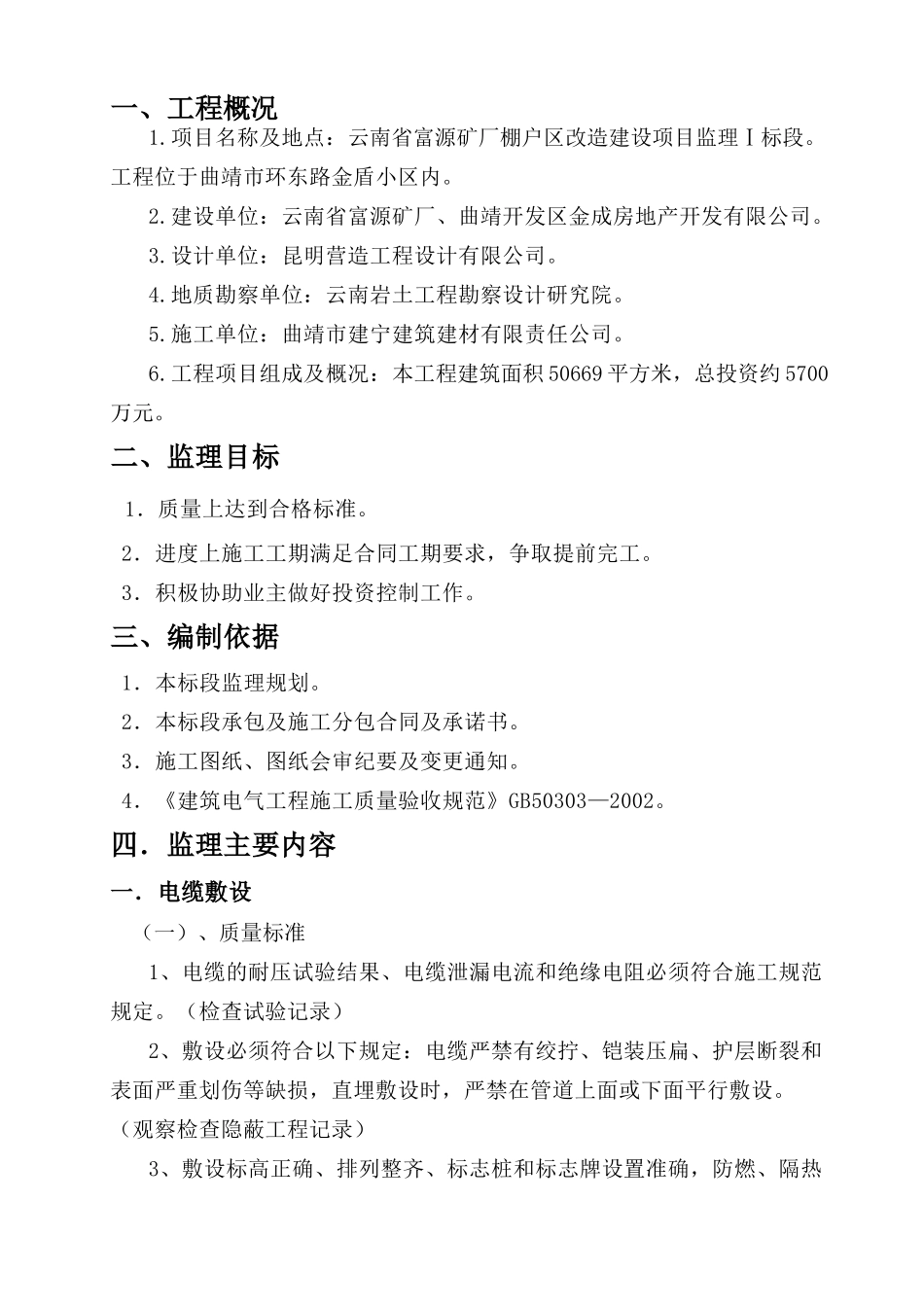

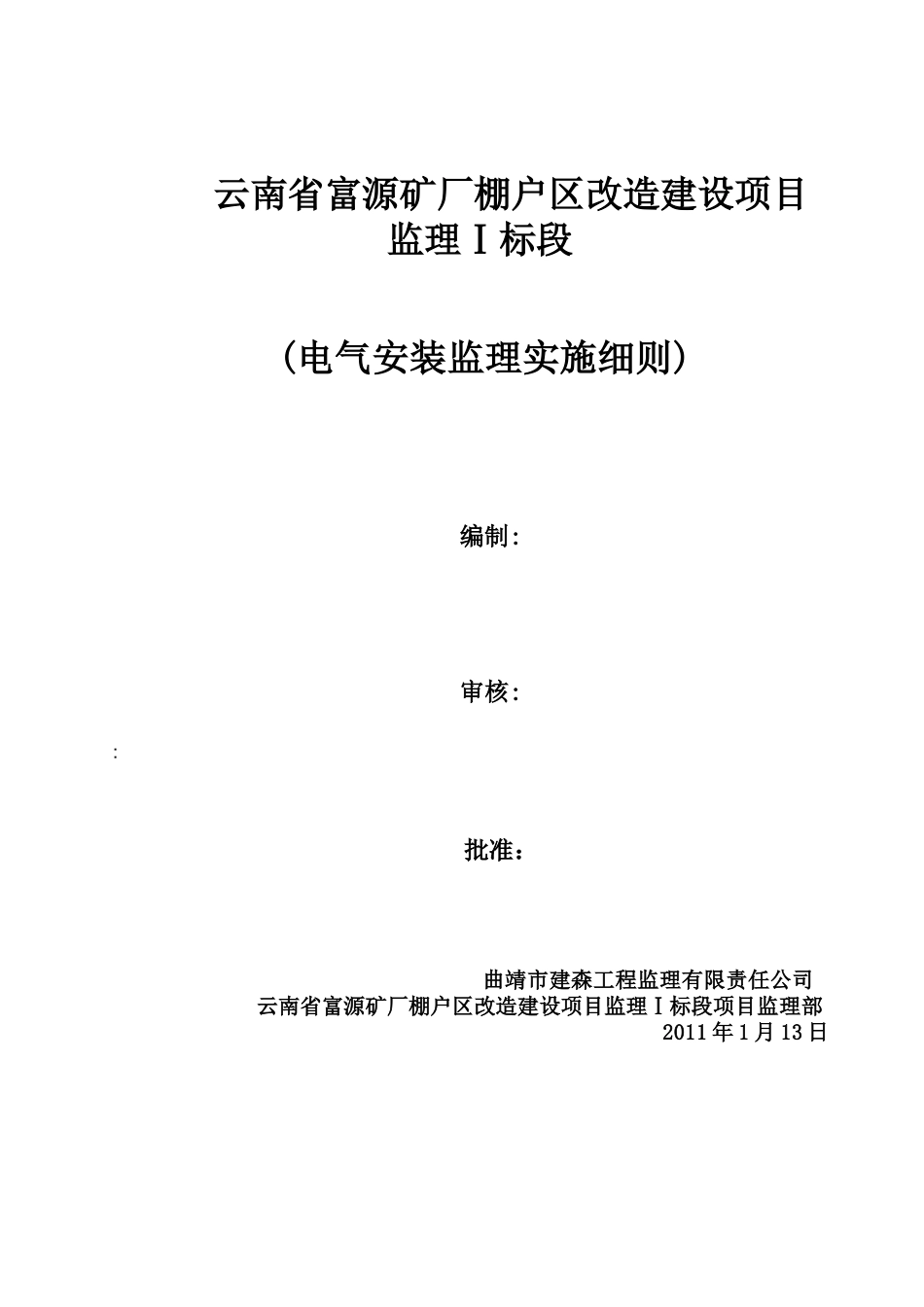

云南省富源矿厂棚户区改造建设项目监理Ⅰ标段(电气安装监理实施细则)编制: 审核:: 批准：曲靖市建森工程监理有限责任公司 云南省富源矿厂棚户区改造建设项目监理Ⅰ标段项目监理部2011 年 1 月 13 日一、工程概况1.项目名称及地点：云南省富源矿厂棚户区改造建设项目监理Ⅰ标段。工程位于曲靖市环东路金盾小区内。2.建设单位：云南省富源矿厂、曲靖开发区金成房地产开发有限公司。3.设计单位：昆明营造工程设计有限公司。4.地质勘察单位：云南岩土工程勘察设计研究院。5.施工单位：曲靖市建宁建筑建材有限责任公司。6.工程项目组成及概况：本工程建筑面积 50669 平方米，总投资约 5700万元。二、监理目标 1．质量上达到合格标准。 2．进度上施工工期满足合同工期要求，争取提前完工。 3．积极协助业主做好投资控制工作。三、编制依据 1．本标段监理规划。 2．本标段承包及施工分包合同及承诺书。 3．施工图纸、图纸会审纪要及变更通知。 4．《建筑电气工程施工质量验收规范》GB50303—2002。四．监理主要内容一．电缆敷设（一）、质量标准1、电缆的耐压试验结果、电缆泄漏电流和绝缘电阻必须符合施工规范规定。（检查试验记录）2、敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，直埋敷设时，严禁在管道上面或下面平行敷设。（观察检查隐蔽工程记录）3、敷设标高正确、排列整齐、标志桩和标志牌设置准确，防燃、隔热和防腐要求和电缆保护措施完整。4、在支架上敷设时，固定可靠，同一侧支架上的电缆排列顺序正确，控制电缆在电力电缆下面，1KV 及其以下电力电缆应放在 1KV 以上电力电缆下面；直埋电缆埋设深度、回填要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均应符合施工规定。5、电缆转弯和分支不紊乱，走向整齐清楚，电缆标志桩、标志牌清晰齐全，直埋电缆的隐蔽工程记录及坐标齐全、准确。（观察检查和检查隐蔽工程记录及坐标）6、电缆最小弯曲半径和检验方法应符合下表：电缆最小允许弯曲半径：油浸纸绝缘电力电缆≥20d，尺量检查；橡皮绝缘电力电缆或聚氯乙烯护套≥10d，尺量检查；控制电缆≥10d，注：d 为电缆外径。（二）、 应注意的质量问题1、直埋电缆铺砂盖板或砌砖时应清出沟内杂物，须用细砂或细土，盖板或砌砖严密，不得有遗漏部分。2、电缆进入室内电缆沟时，防止套管防水处理不好，沟内进水，应严格按规范和工艺要求施工。3、 油浸电缆要防止两头...
