落地式脚手架施工组织设计(DOC5页)VIP免费

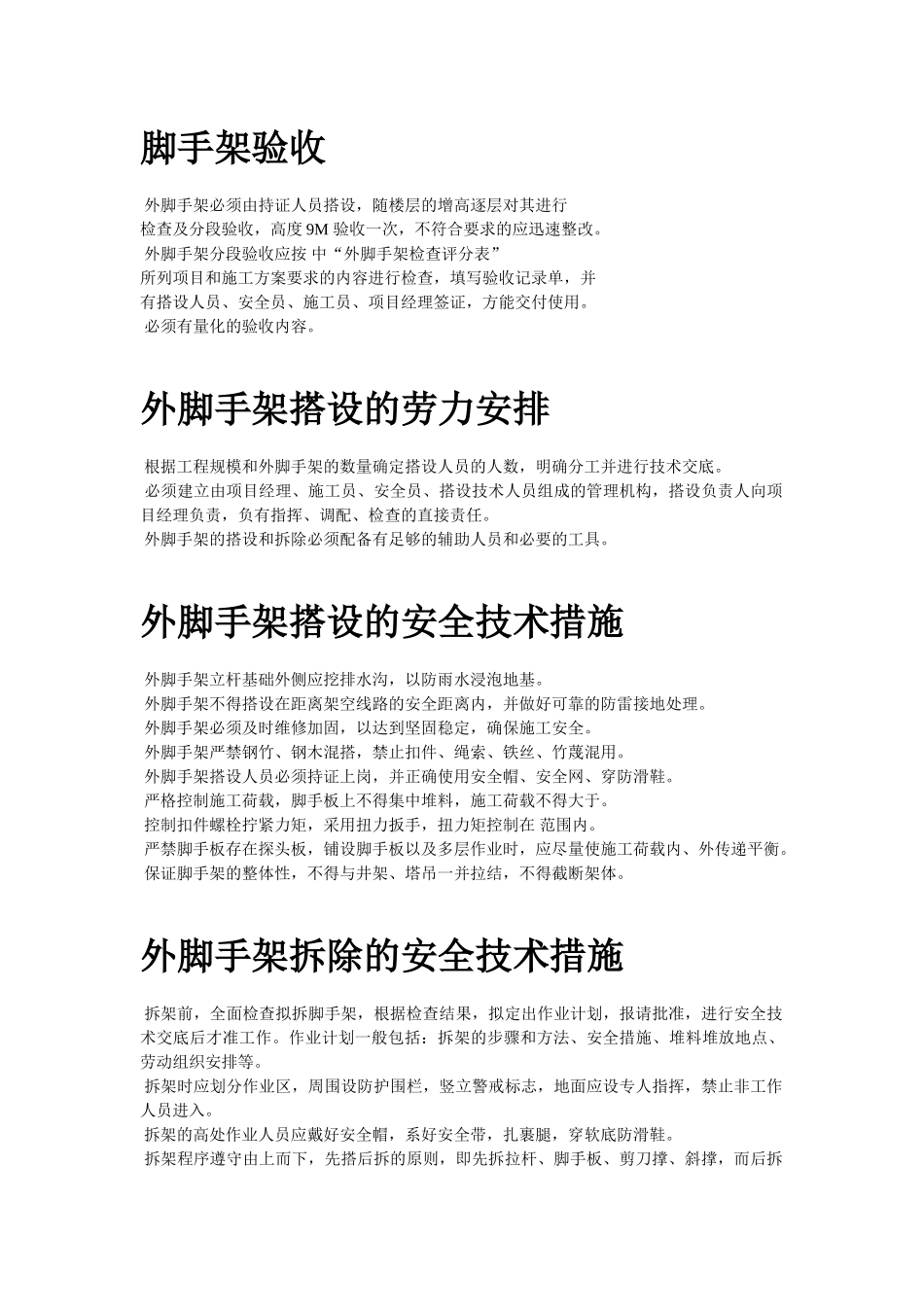

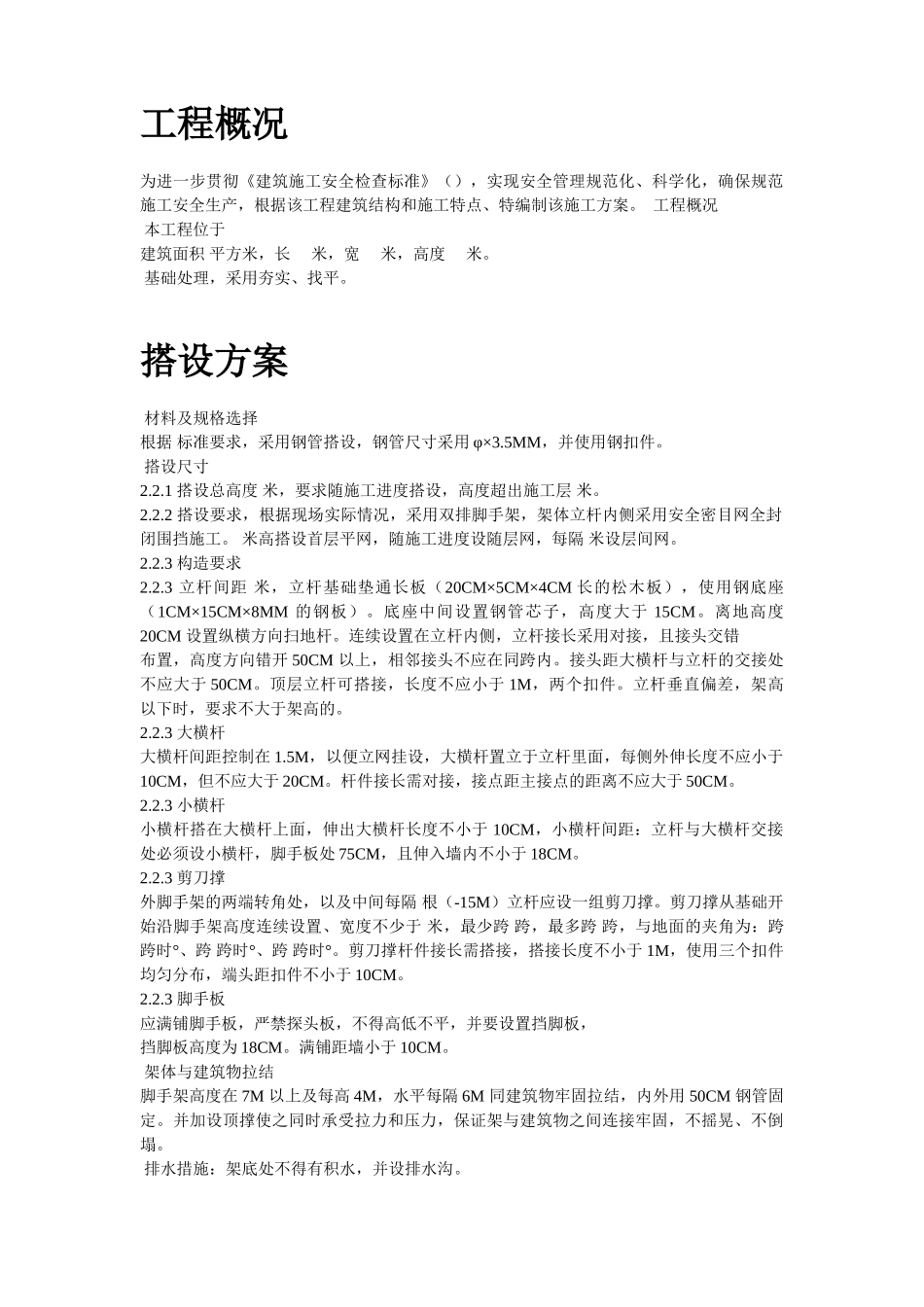

目录工程概况为进一步贯彻《建筑施工安全检查标准》（），实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。 工程概况 本工程位于 建筑面积 平方米，长 米，宽 米，高度 米。 基础处理，采用夯实、找平。 搭设方案 材料及规格选择根据 标准要求，采用钢管搭设，钢管尺寸采用 φ×3.5MM，并使用钢扣件。 搭设尺寸2.2.1 搭设总高度 米，要求随施工进度搭设，高度超出施工层 米。2.2.2 搭设要求，根据现场实际情况，采用双排脚手架，架体立杆内侧采用安全密目网全封闭围挡施工。 米高搭设首层平网，随施工进度设随层网，每隔 米设层间网。2.2.3 构造要求2.2.3 立杆间距 米，立杆基础垫通长板（20CM×5CM×4CM 长的松木板），使用钢底座（1CM×15CM×8MM 的钢板）。底座中间设置钢管芯子，高度大于 15CM。离地高度20CM 设置纵横方向扫地杆。连续设置在立杆内侧，立杆接长采用对接，且接头交错布置，高度方向错开 50CM 以上，相邻接头不应在同跨内。接头距大横杆与立杆的交接处不应大于 50CM。顶层立杆可搭接，长度不应小于 1M，两个扣件。立杆垂直偏差，架高 以下时，要求不大于架高的。2.2.3 大横杆大横杆间距控制在 1.5M，以便立网挂设，大横杆置立于立杆里面，每侧外伸长度不应小于10CM，但不应大于 20CM。杆件接长需对接，接点距主接点的距离不应大于 50CM。2.2.3 小横杆小横杆搭在大横杆上面，伸出大横杆长度不小于 10CM，小横杆间距：立杆与大横杆交接处必须设小横杆，脚手板处 75CM，且伸入墙内不小于 18CM。2.2.3 剪刀撑外脚手架的两端转角处，以及中间每隔 根（-15M）立杆应设一组剪刀撑。剪刀撑从基础开始沿脚手架高度连续设置、宽度不少于 米，最少跨 跨，最多跨 跨，与地面的夹角为：跨 跨时°、跨 跨时°、跨 跨时°。剪刀撑杆件接长需搭接，搭接长度不小于 1M，使用三个扣件均匀分布，端头距扣件不小于 10CM。2.2.3 脚手板应满铺脚手板，严禁探头板，不得高低不平，并要设置挡脚板，挡脚板高度为 18CM。满铺距墙小于 10CM。 架体与建筑物拉结脚手架高度在 7M 以上及每高 4M，水平每隔 6M 同建筑物牢固拉结，内外用 50CM 钢管固定。并加设顶撑使之同时承受拉力和压力，保证架与建筑物之间连接牢固，不摇晃、不倒塌。 排水措施：架底处不得有积水，并设排水沟。脚手架验收 外脚手架必须由持证人员搭设，随楼层的增高逐...
