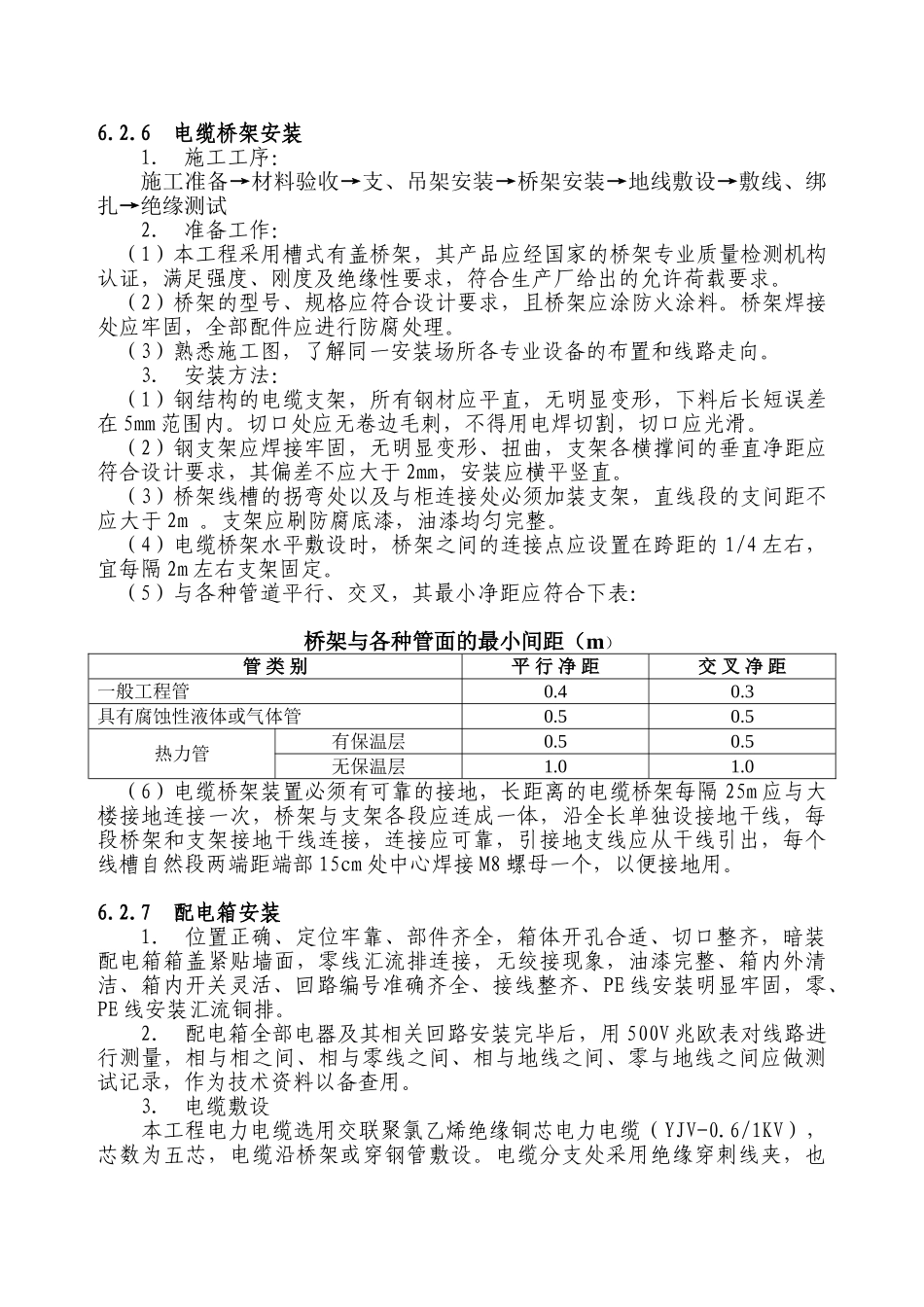

6 电气安装方案本工程包括低压配电、照明、防雷及接地工程。施工中采用的规范及技术标准：《电气装置安装工程盘、柜及二次回路接线施工及验收规范》 GB50171-92《电气装置安装工程低压电气施工及验收规范》 GB50254-96 《电气装置安装工程 1KV 及以下配线工程施工及验收规范》 GB50258-96《电气装置安装工程电气照明工程施工及验收规范》 GB5029-96《电气装置安装工程电缆线路施工及验收规范》 GB50168-92《电气装置安装工程接地装置施工及验收规范》 GB50169-92《电气装置安装工程电气设备交接试验标准》 GB50150-91国家及地方颁发的各类操作规程和《标准图集》6．1 施工工艺施工工艺流程图6．2 主要施工方法6．2．1 线管安装：1． 楼板、墙内暗装2． 吊顶内明装6．2．2 安装材料：镀锌钢管6．2．3 暗敷管线1． 施工工序：灯位、开关插座定位→线管、箱盒制作安装→穿线→灯具开关、插座、配电箱安装→接线、测试→通电运行2． 安装方法：A．预埋墙、楼板线管时，预先测量放线及弯好定型弯头（弯曲度不小于管子直径的 6 倍），并套好丝牙，做好标志，以便日后作为疏通管盒之用。B．由于墙楼地面配管与土建属于交叉施工作业，模板完成时，测量定位画线，底筋完成后，敷设线管、隐蔽验收必须及时办理，隐蔽验收后方可隐蔽。C．楼板预埋线管可用铁丝将管子绑扎在钢筋上，也可用钉子钉在模板上，土建绑扎面筋施工完毕后，检查管子是否有错位现象，在浇筑砼时，派专人开工准备审图编制方案现场备件准备设备材料储备劳动力安排进入现场做开工准备开箱点件低压变配电施工电气照明系统施工防雷系统施工接地系统施工线 绝路 缘检 测查 试系 调统 试送 运电 行竣工核验移交甲方进行现场监护，避免出现人为的拆离和错位。D．墙身配管主要针对开关、插座盒及配电箱等嵌接配置，在配管过程中，根据施工图标高，正确埋入管盒，并用水泥砂浆或其它方法加以固定，土建抹灰时，派专人进行看护。E．暗管入箱盒处，用锁紧螺母固定，铁扣箱、盒壁 5mm（2-4 扣）管口无毛刺，有防护塑料卷护口。丝扣连接处应跨接地线，当管长大于 45m 无弯曲、管长大于 30m 有一个弯曲、管长大于 20m 有二个弯曲、管长大于 12m 有三个弯曲或垂直敷设时，每 30m 必须加装导线固定架或线盒。6.2.4 明敷管线安装1． 施工工序：按施工图定位、弹线→装配箱、盒等→穿线→开关、灯具、配电箱安装→接线测试→通电试运2． 安装方法：A．墙身明装...
