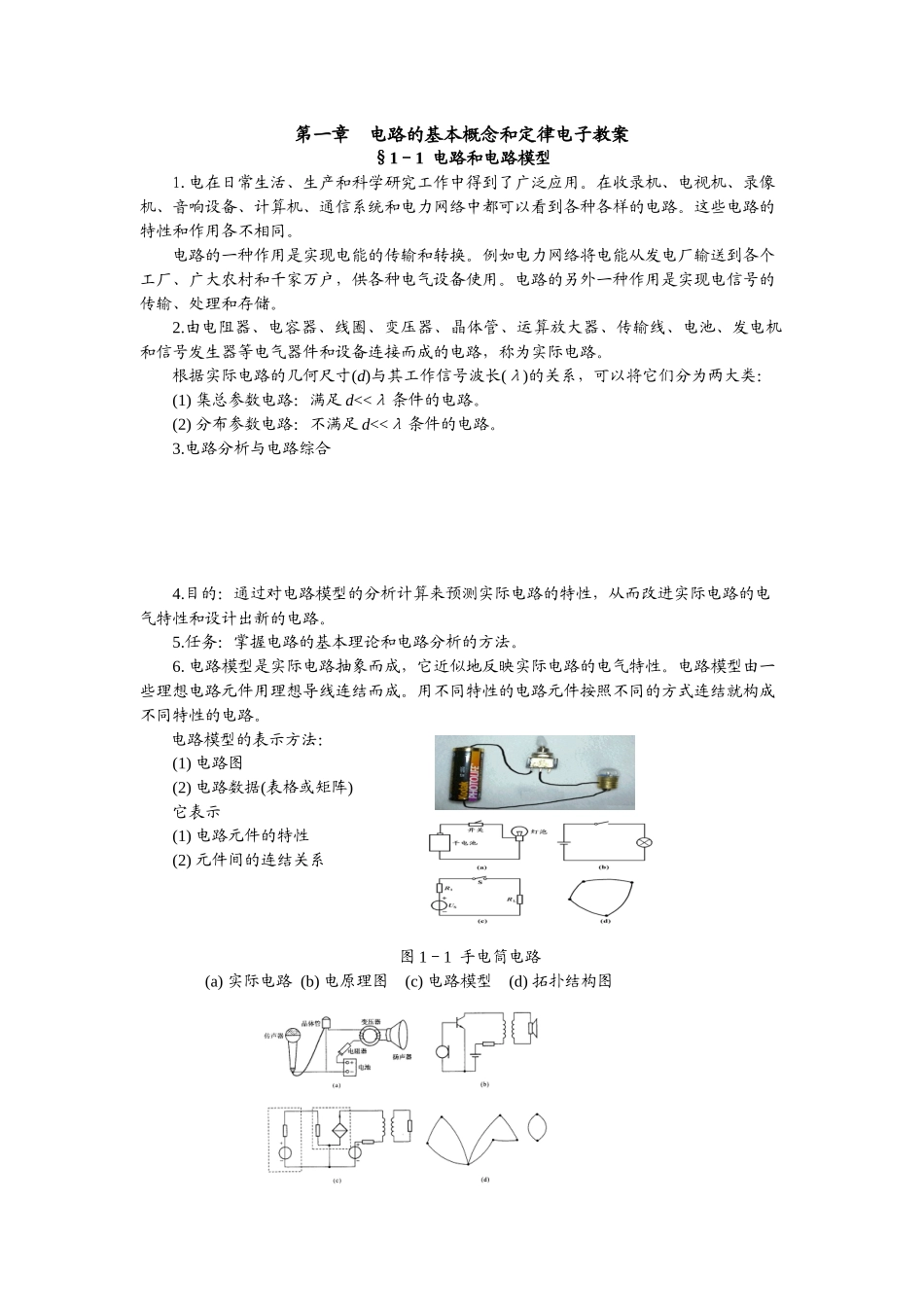

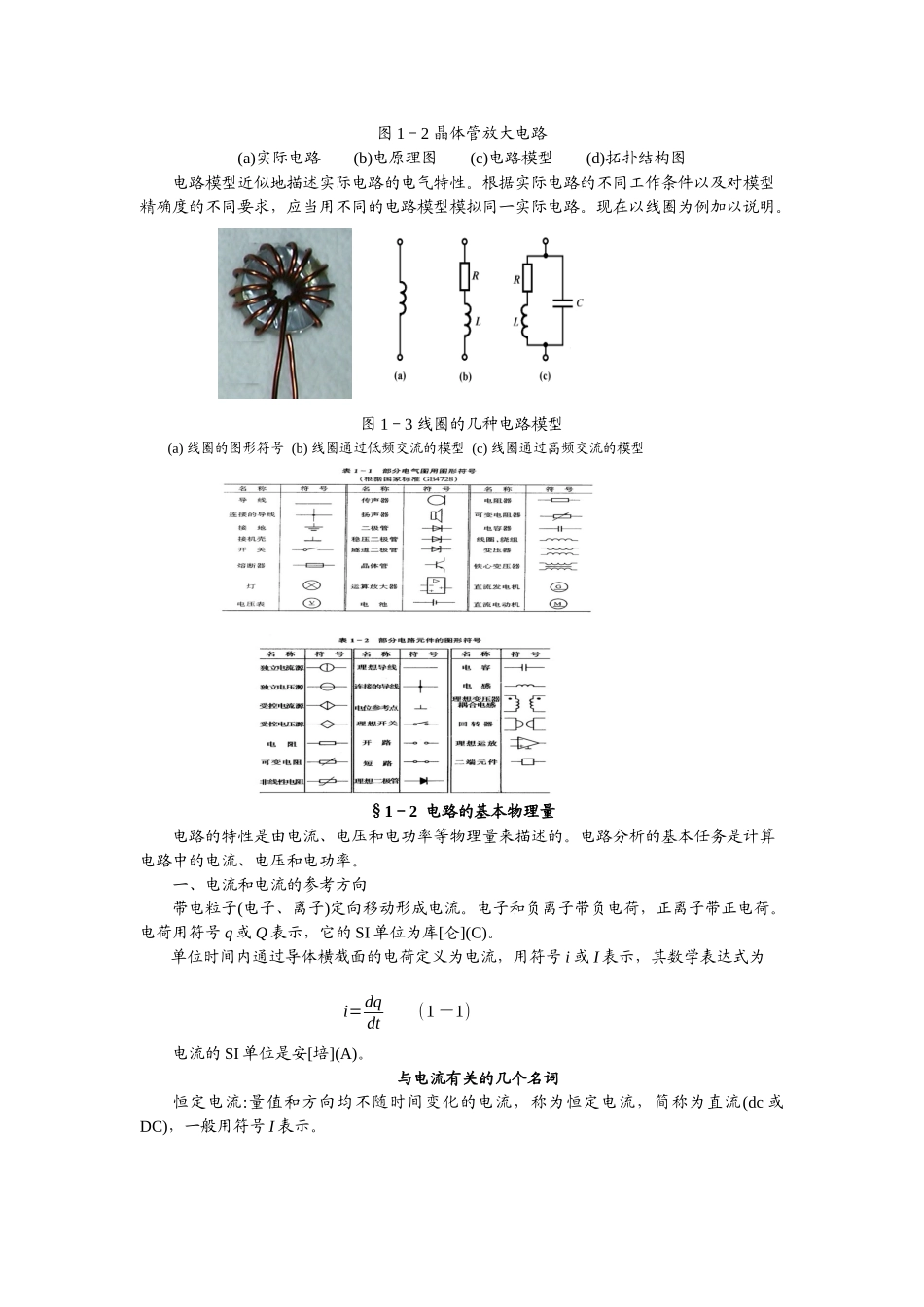

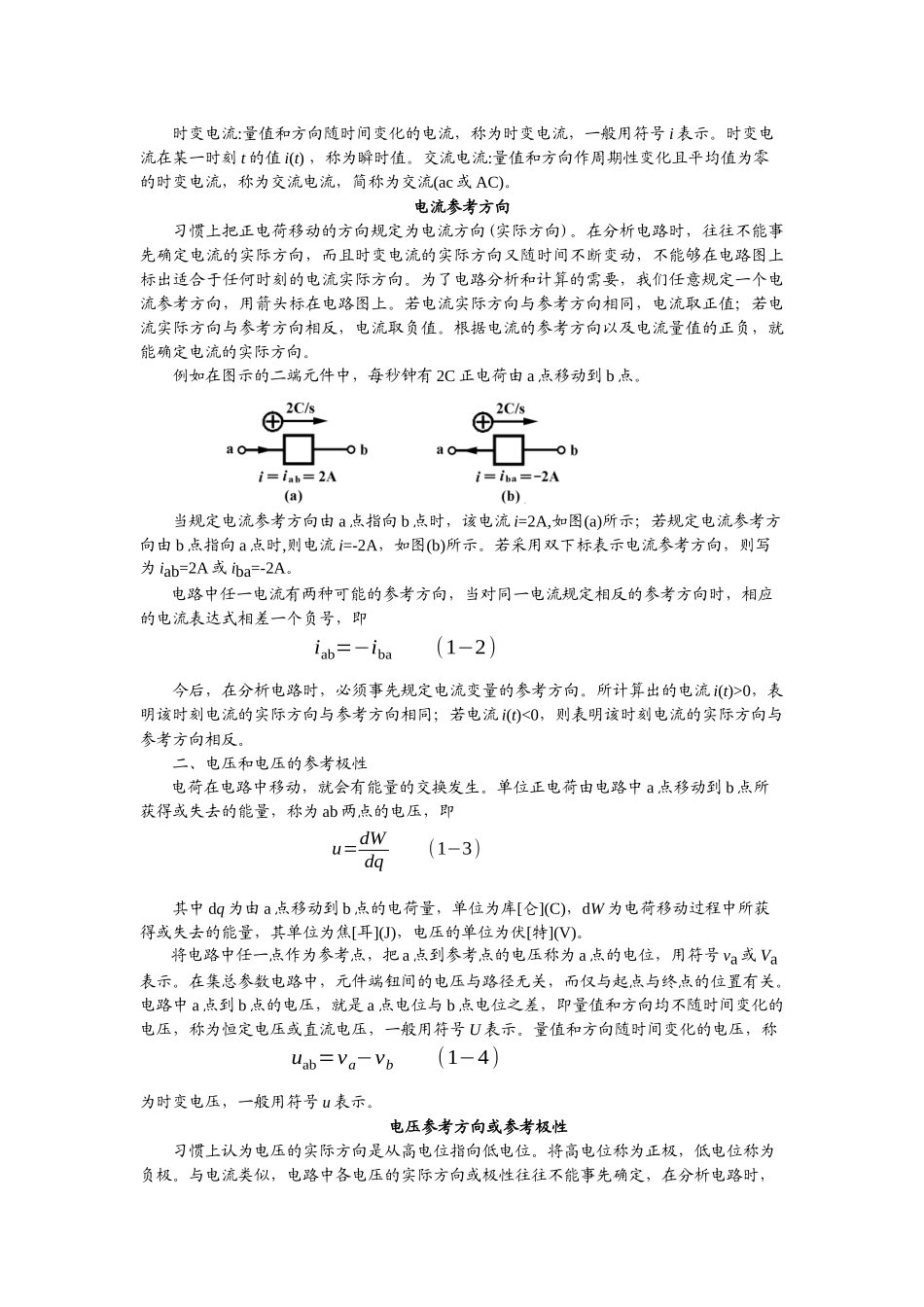

第一章 电路的基本概念和定律电子教案§1－1 电路和电路模型1.电在日常生活、生产和科学研究工作中得到了广泛应用。在收录机、电视机、录像机、音响设备、计算机、通信系统和电力网络中都可以看到各种各样的电路。这些电路的特性和作用各不相同。电路的一种作用是实现电能的传输和转换。例如电力网络将电能从发电厂输送到各个工厂、广大农村和千家万户，供各种电气设备使用。电路的另外一种作用是实现电信号的传输、处理和存储。2.由电阻器、电容器、线圈、变压器、晶体管、运算放大器、传输线、电池、发电机和信号发生器等电气器件和设备连接而成的电路，称为实际电路。根据实际电路的几何尺寸(d)与其工作信号波长(λ)的关系，可以将它们分为两大类：(1) 集总参数电路：满足 d<<λ 条件的电路。(2) 分布参数电路：不满足 d<<λ 条件的电路。3.电路分析与电路综合4.目的：通过对电路模型的分析计算来预测实际电路的特性，从而改进实际电路的电气特性和设计出新的电路。5.任务：掌握电路的基本理论和电路分析的方法。6. 电路模型是实际电路抽象而成，它近似地反映实际电路的电气特性。电路模型由一些理想电路元件用理想导线连结而成。用不同特性的电路元件按照不同的方式连结就构成不同特性的电路。电路模型的表示方法：(1) 电路图(2) 电路数据(表格或矩阵)它表示(1) 电路元件的特性(2) 元件间的连结关系 图 1－1 手电筒电路(a) 实际电路 (b) 电原理图 (c) 电路模型 (d) 拓扑结构图图 1－2 晶体管放大电路(a)实际电路 (b)电原理图 (c)电路模型 (d)拓扑结构图电路模型近似地描述实际电路的电气特性。根据实际电路的不同工作条件以及对模型精确度的不同要求，应当用不同的电路模型模拟同一实际电路。现在以线圈为例加以说明。图 1－3 线圈的几种电路模型(a) 线圈的图形符号 (b) 线圈通过低频交流的模型 (c) 线圈通过高频交流的模型§1－2 电路的基本物理量电路的特性是由电流、电压和电功率等物理量来描述的。电路分析的基本任务是计算电路中的电流、电压和电功率。一、电流和电流的参考方向带电粒子(电子、离子)定向移动形成电流。电子和负离子带负电荷，正离子带正电荷。电荷用符号 q 或 Q 表示，它的 SI 单位为库[仑](C)。单位时间内通过导体横截面的电荷定义为电流，用符号 i 或 I 表示，其数学表达式为电流的 SI 单位是安[培](A)。与电流有关的几个名词恒定电流:量值和方向均不随时间变化的电流...
