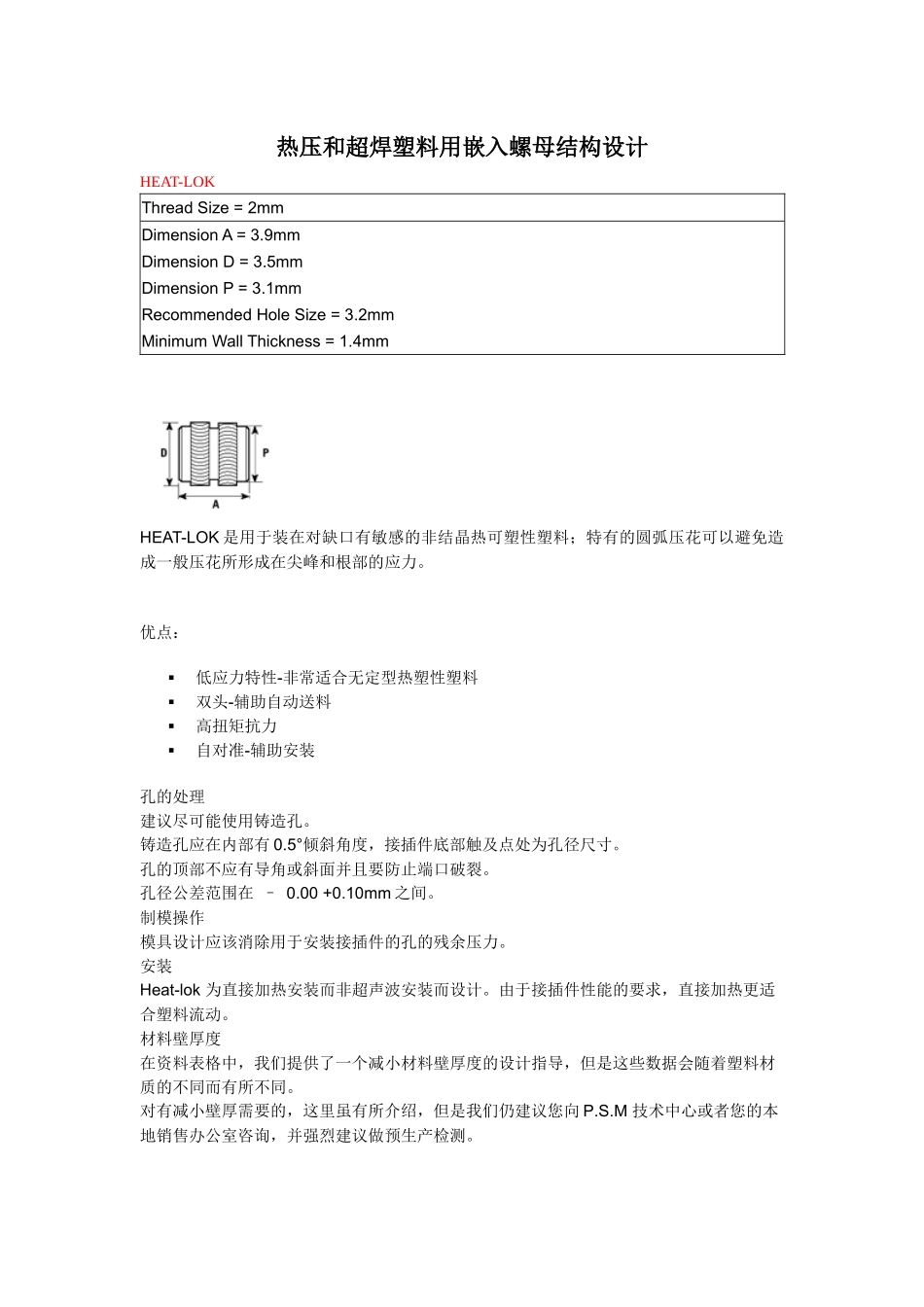

热压和超焊塑料用嵌入螺母结构设计HEAT-LOKThread Size = 2mmDimension A = 3.9mmDimension D = 3.5mmDimension P = 3.1mmRecommended Hole Size = 3.2mmMinimum Wall Thickness = 1.4mmHEAT-LOK 是用于装在对缺口有敏感的非结晶热可塑性塑料;特有的圆弧压花可以避免造成一般压花所形成在尖峰和根部的应力。优点:低应力特性-非常适合无定型热塑性塑料 双头-辅助自动送料 高扭矩抗力 自对准-辅助安装孔的处理 建议尽可能使用铸造孔。 铸造孔应在内部有 0.5°倾斜角度,接插件底部触及点处为孔径尺寸。 孔的顶部不应有导角或斜面并且要防止端口破裂。 孔径公差范围在 – 0.00 +0.10mm 之间。制模操作 模具设计应该消除用于安装接插件的孔的残余压力。安装 Heat-lok 为直接加热安装而非超声波安装而设计。由于接插件性能的要求,直接加热更适合塑料流动。材料壁厚度 在资料表格中,我们提供了一个减小材料壁厚度的设计指导,但是这些数据会随着塑料材质的不同而有所不同。 对有减小壁厚需要的,这里虽有所介绍,但是我们仍建议您向 P.S.M 技术中心或者您的本地销售办公室咨询,并强烈建议做预生产检测。性能资料 材料及变化的复杂程度使我们不能对于每一种紧固件的性能的应用都详尽描述。SONIC-LOKThread Size = 2mmDimension A = 4mmDimension D = 3.6mmDimension P = 3.1mmRecommended Hole Size = 3.2mmMinimum Wall Thickness = 1.3mm SONIC-LOK 是可以使用热熔及超音波等的埋植方式,快速的植入在热可塑性塑料材料中;正反向的螺旋压花可以提供高扭力及拉力。优点:允许薄的内壁保证了紧缩的设计. 提供高扭矩和高抗拉力强度. 使用热或超声波迅速安装. 长度可供选择. 自对准-辅助安装孔的处理 建议尽可能使用铸造孔。 铸造孔应在内部有 1°倾斜角度,接插件底部触及点处为孔径尺寸。 孔的顶部不应有导角或斜面并且要防止端口破裂。 孔径公差范围在 – 0.00 +0.10mm 之间。安装 这种紧固件为使用预加热工艺或超声波震动产生的热量安装而设计。对于使用预加热方法安装的,必须保证紧固件加热的同时不致使塑料熔化。这可以避免在接插件顶部周围产生不可见的破坏并且确保最优性能。对于超声波安装方法,最好使用低幅震动和最低电力以使塑料材料达到连续的另人满意的软化效果。在这两种情况下,过量的压力会导致接插件在未使塑料表面软化流动的情况...
