兰州首站油罐大修工程施工设计方案VIP免费

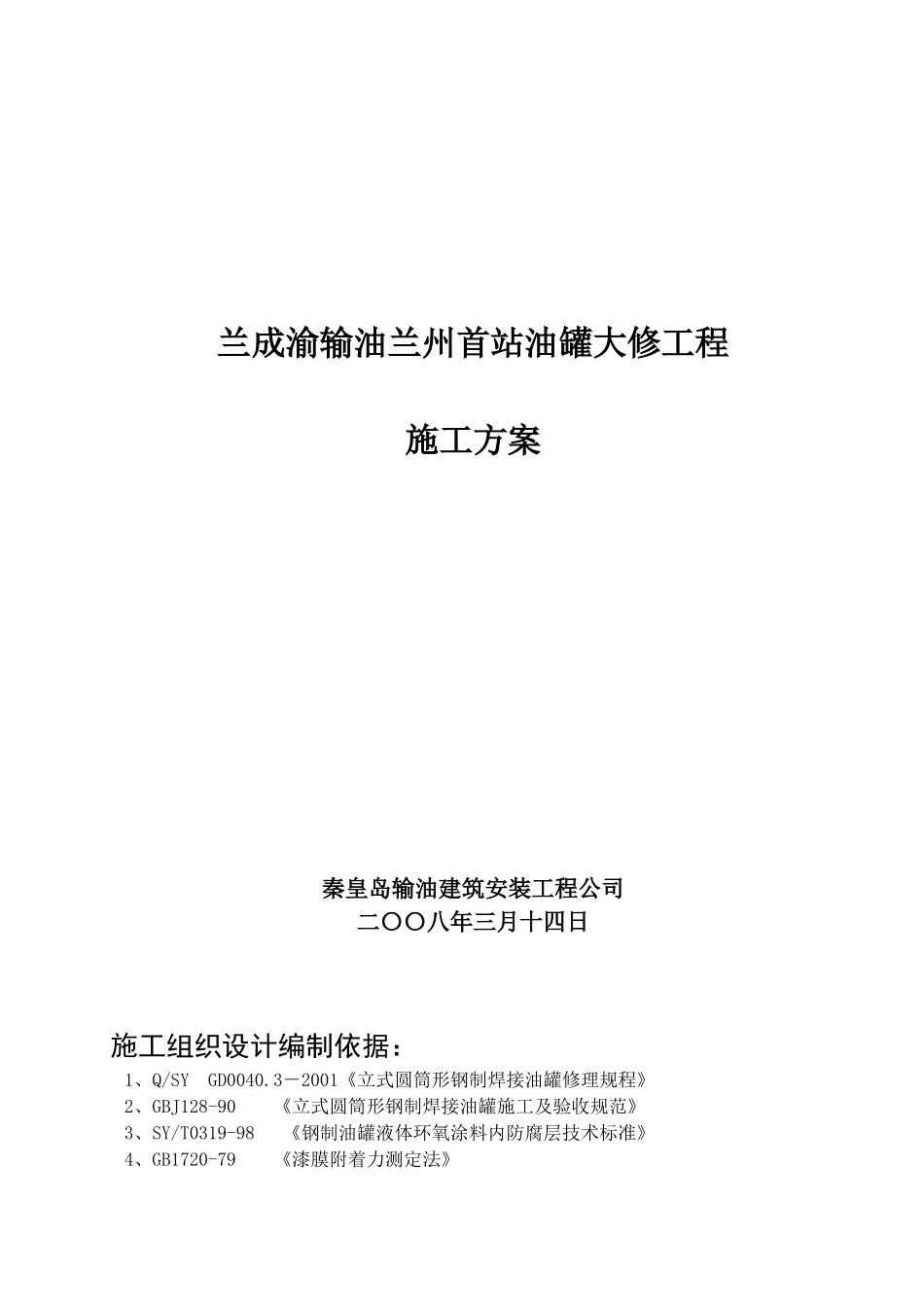

兰成渝输油兰州首站油罐大修工程施工方案秦皇岛输油建筑安装工程公司二〇〇八年三月十四日施工组织设计编制依据：1、Q/SY GD0040.3－2001《立式圆筒形钢制焊接油罐修理规程》2、GBJ128-90 《立式圆筒形钢制焊接油罐施工及验收规范》3、SY/T0319-98 《钢制油罐液体环氧涂料内防腐层技术标准》4、GB1720-79 《漆膜附着力测定法》5、GB/T8923-1988 《涂装前钢材表面锈蚀等级和除锈等级》6、SY5858-93 《石油企业工业动火安全管理规定》7、GB3550-83 《石油开发工业水污染物排放标准》8、SY5225-1994 《石油与天然气钻井、开发、储运防火防爆安全生产管理规定》9、GBJ93-86 《工业自动化仪表工程及验收规范》10、SY/T4102-95 《阀门的检查与安装规范》11、GB50204-92 《混凝土结构工程施工及验收规范》12、SY4026-93 《石油建设工程质量检验评定标准储罐工程》12、SY/T4102-95 《阀门检查与安装规范》13、SYJ4043—89 《 常压钢制焊接油罐渗透探伤技术标准》14、SYJ4044—89 《常压钢制焊接油罐磁粉探伤技术标准》15、建设单位下发的关于本工程的相关文件、规定一、工程概述：1.1 工程概况：兰－成－渝输油分公司兰州首站 G-01213 拱顶油罐，已运行近 6 年，未进行大修，按照 Q/SY GD0040.1～0040.3-2001 中规定达到大罐修理周期，且罐体腐蚀严重，附件等需要检修。（附现场照片 1）20000m3内浮顶油罐主要参数:序号名称规格/每罐备注1罐底直径38000mm2罐壁高19220mm3拱顶高4166mm1.2 主要工程内容：1) 油罐排油及清理。2) 油罐外壁、罐顶、盘梯、平台、扶栏等罐外附件、消防管线等除锈并涂刷 BW9300 省工型重防腐涂料。3) 罐内防腐：拱项内表面和最高处 2000mm，罐底和距离罐底板 2000mm 以下喷砂除锈并涂刷 BW9300 系列内防腐涂料作加强级防腐，罐内其他表面及浮盘表面喷砂除锈并涂刷 BW9300 系列内防腐涂料作普通级防腐。4) 罐体检查并补焊。5) 油罐阀门附件：排污阀、呼吸阀、安全阀、阻火器等进行检修。6) 罐底板与油罐基础接触的缝隙重新处理、抹面。7) G-01213 油罐区的消防系统检查、维修。8) 接地极测试检查。9）油罐检测。二、主要施工方案：2.1、油罐外防腐施工 （一）、防腐涂层施工：1、储罐外壁防腐结构及涂刷程序见下表：防腐结构每层干膜厚 um名称底漆一道70BW9306 省工型环氧树脂含锌底漆中间漆一道70BW9310 耐化学品防腐漆面漆一道60BW9350 耐紫外线聚氨酯面漆2、油罐罐壁、罐顶、...
