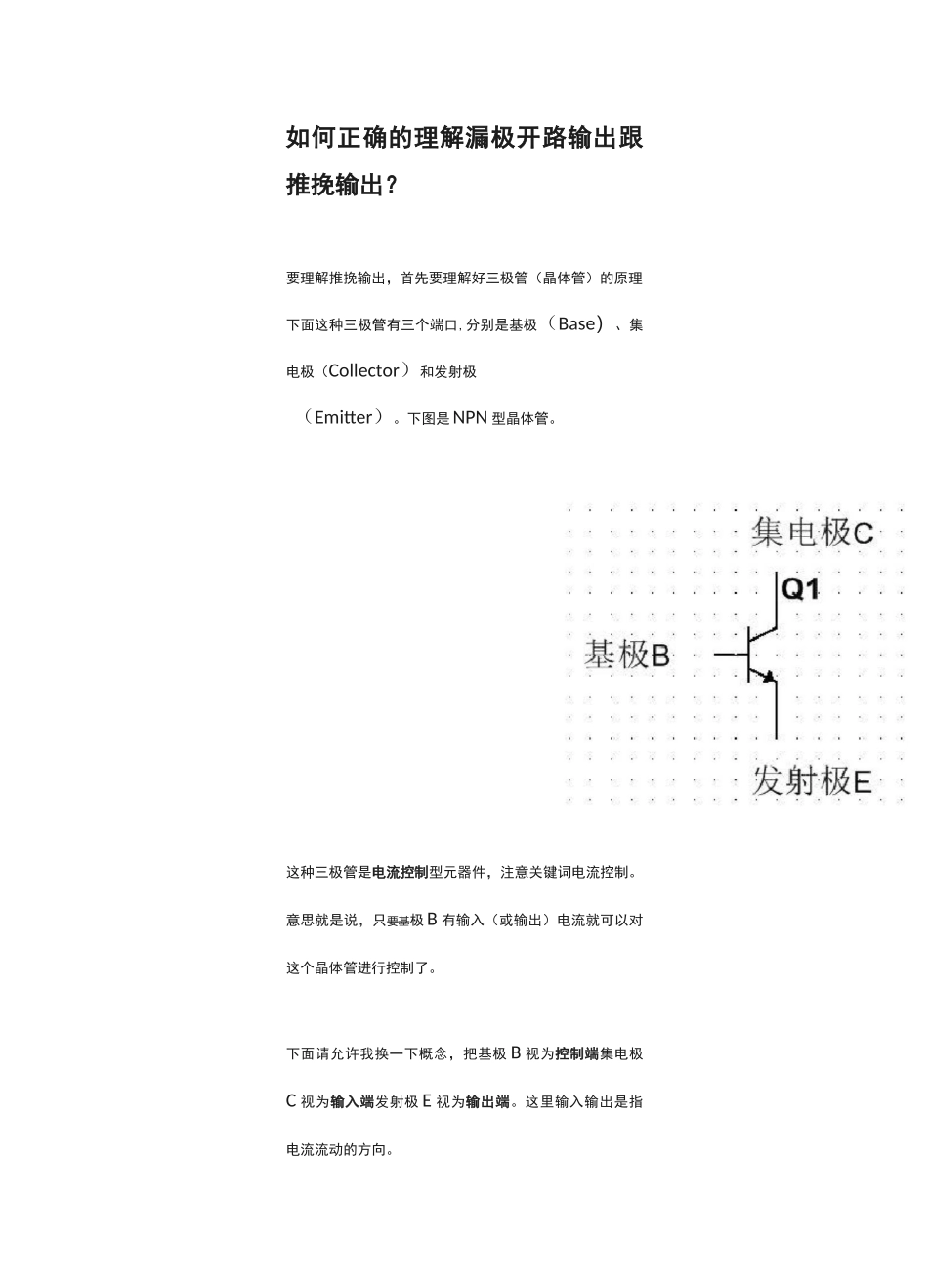

如何正确的理解漏极开路输出跟推挽输出？要理解推挽输出，首先要理解好三极管（晶体管）的原理下面这种三极管有三个端口,分别是基极（Base）、集电极（Collector）和发射极（Emitter）。下图是NPN 型晶体管。这种三极管是电流控制型元器件，注意关键词电流控制。意思就是说，只要基极 B 有输入（或输出）电流就可以对这个晶体管进行控制了。下面请允许我换一下概念，把基极 B 视为控制端集电极C 视为输入端发射极 E 视为输出端。这里输入输出是指电流流动的方向。\——w垂s------------■-To--M----—-a-\——番圣牠--■----■-■--LO--a----------番<詹Q 斗输出雄上面的三极管是N 型三极管，下面的三极管是P型三极管，请留意控制端、输入端和输出端。那么推挽电路:当Vin 电压为V+时，上面的N 型三极管控制端有电流输入,Q3 导通，于是电流从上往下通过，提供电流给负载。经过上面的N 型三极管提供电流给负载（Rload），这就叫「推」。当Vin 电压为V-时，下面的三极管有电流流出，Q4 导通，有电流从上往下流过。经过下面的P 型三极管提供电流给负载(Rload)，这就叫「挽」。以上，这就是推挽(push-pull)电路。====================伟大的分割线那么什么是开漏呢？这个在我答案一开头给出的「网上资料」里讲得很详细了，我这里也简单写一下。要理解开漏，可以先理解开集。如图，开集的意思，就是集电极 C—端什么都不接，直接作为输出端口。如果要用这种电路带一个负载，比如一个 LED，必须接一个上拉电阻，就像这样。当Vin 没有电流,Q5 断开时，LED 亮。当Vin 流入电流，Q5 导通时,LED 灭。开漏电路，就是把上图中的三极管换成场效应管(MOSFET)。N 型场效应管各个端口的名称：场效应管是电压控制型元器件，只要对栅极施加电压，DS 就会导通。结型场效应管有一个特性就是它的输入阻抗非常大，这意味着:没有电流从控制电路流出，也没有电流进入控制电路。没有电流流入或流出，就不会烧坏控制电路。而双极型晶体管不同，是电流控制性元器件，如果使用开集电路，可能会烧坏控制电路。这大概就是我们总是听到开漏电路而很少听到开集电路的原因吧？因为开集电路被淘汰了
