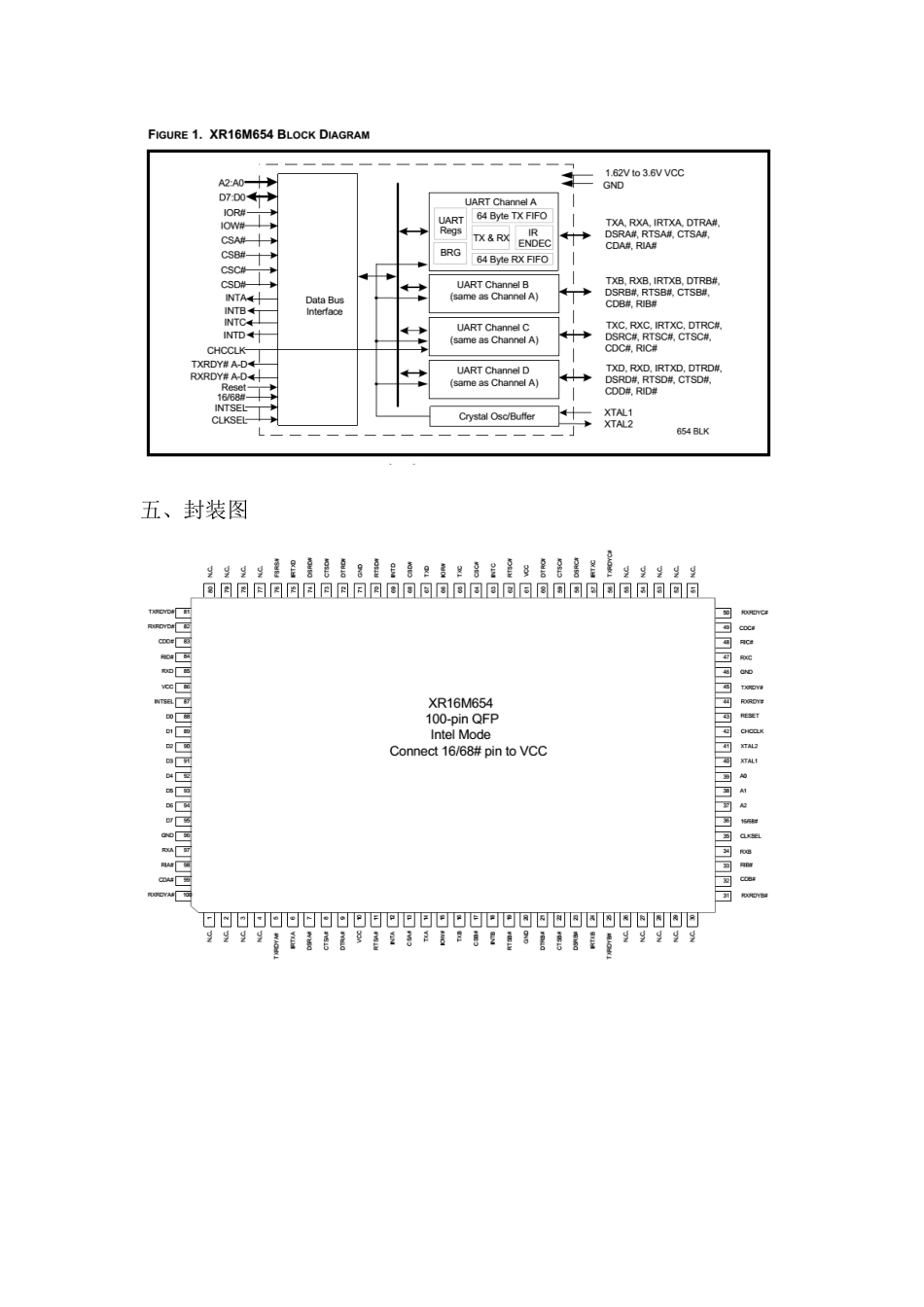

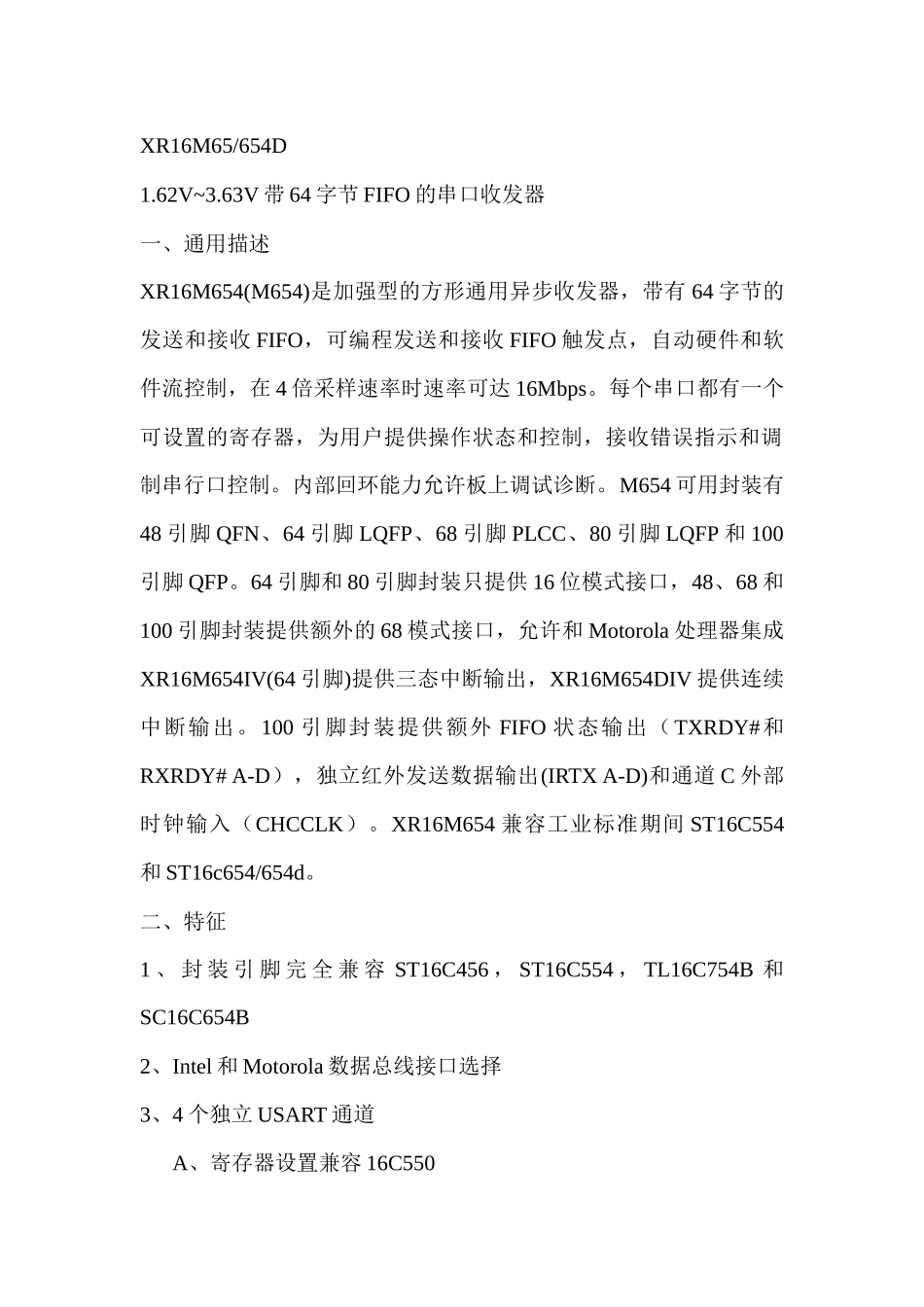

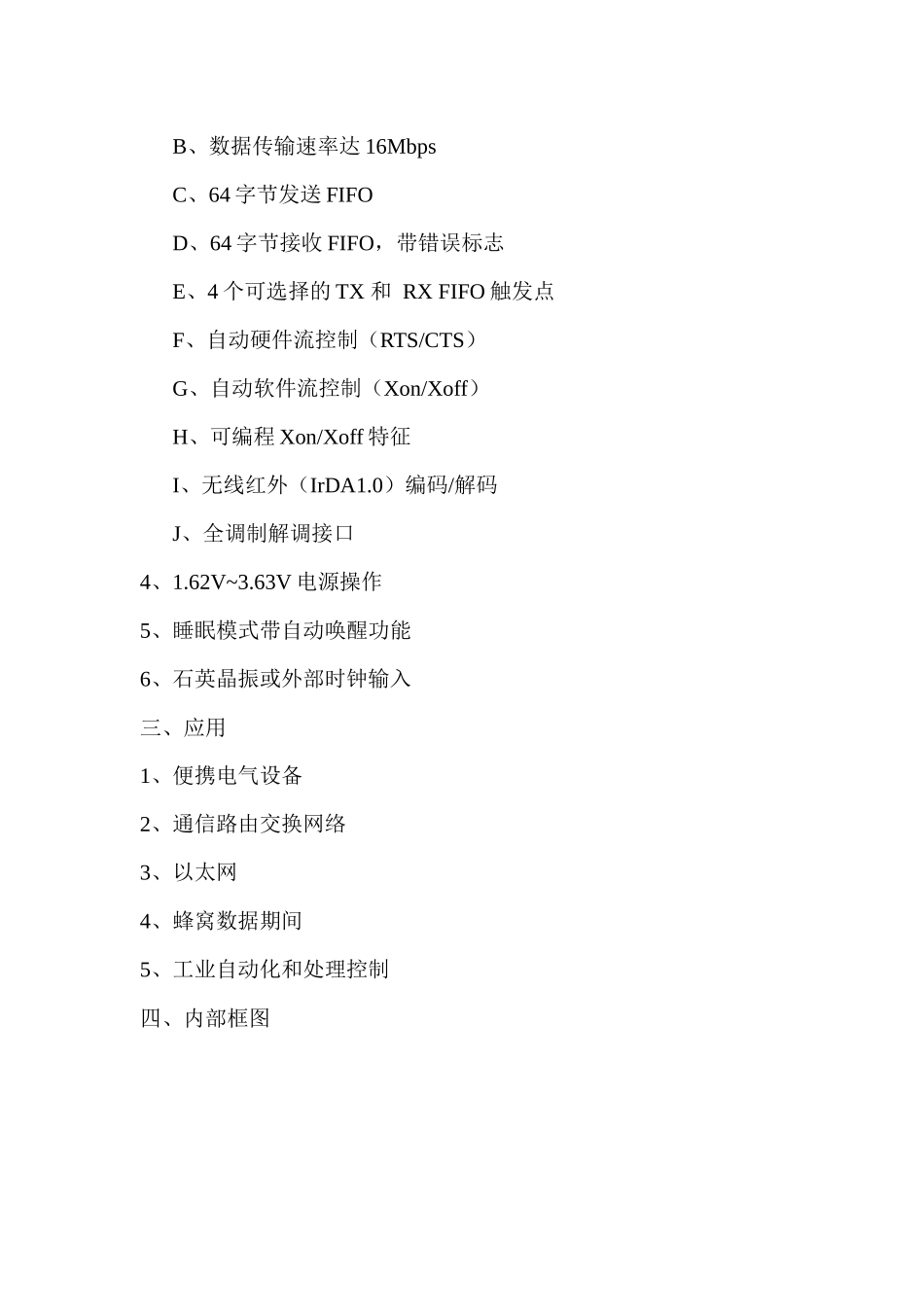

XR16M65/654D1.62V~3.63V 带 64 字节 FIFO 的串口收发器一、通用描述XR16M654(M654)是加强型的方形通用异步收发器，带有 64 字节的发送和接收 FIFO，可编程发送和接收 FIFO 触发点，自动硬件和软件流控制，在 4 倍采样速率时速率可达 16Mbps。每个串口都有一个可设置的寄存器，为用户提供操作状态和控制，接收错误指示和调制串行口控制。内部回环能力允许板上调试诊断。M654 可用封装有48 引脚 QFN、64 引脚 LQFP、68 引脚 PLCC、80 引脚 LQFP 和 100引脚 QFP。64 引脚和 80 引脚封装只提供 16 位模式接口，48、68 和100 引脚封装提供额外的 68 模式接口，允许和 Motorola 处理器集成XR16M654IV(64 引脚)提供三态中断输出，XR16M654DIV 提供连续中断输出。100 引脚封装提供额外 FIFO 状态输出（TXRDY#和RXRDY# A-D），独立红外发送数据输出(IRTX A-D)和通道 C 外部时钟输入（CHCCLK）。XR16M654 兼容工业标准期间 ST16C554和 ST16c654/654d。二、特征1 、 封 装 引 脚 完 全 兼 容 ST16C456 ， ST16C554 ， TL16C754B 和SC16C654B2、Intel 和 Motorola 数据总线接口选择3、4 个独立 USART 通道A、寄存器设置兼容 16C550B、数据传输速率达 16MbpsC、64 字节发送 FIFOD、64 字节接收 FIFO，带错误标志E、4 个可选择的 TX 和 RX FIFO 触发点F、自动硬件流控制（RTS/CTS）G、自动软件流控制（Xon/Xoff）H、可编程 Xon/Xoff 特征I、无线红外（IrDA1.0）编码/解码J、全调制解调接口4、1.62V~3.63V 电源操作5、睡眠模式带自动唤醒功能6、石英晶振或外部时钟输入三、应用1、便携电气设备2、通信路由交换网络3、以太网4、蜂窝数据期间5、工业自动化和处理控制四、内部框图五、封装图六、订购信息七、引脚描述名称48646880100类型描述A2A1A0151617222324323334282930373839I地址线[2:0]，用于在数据总线通信中，选择串口通道 A-D 某个内部寄存器。D7466057595I/O双向数据总线[7:0]D6D5D4D3D2D1D0454443424140395958575655545343216867667473727170696894939291908988IOR#(VCC)2940525166I当 66/68#引脚为高电平时，Intel 总线接口被选择，该输入成为读使能（低有效）。下降沿产生一个内部读周期，并且从由地址线[A2:A0]指定的内部寄存器检索数据字节，将数据放在数据总线上，允许主机在上升沿读取数据。当 16/68#引脚为低电平时，Motorola 总线接口模式被选择，...
