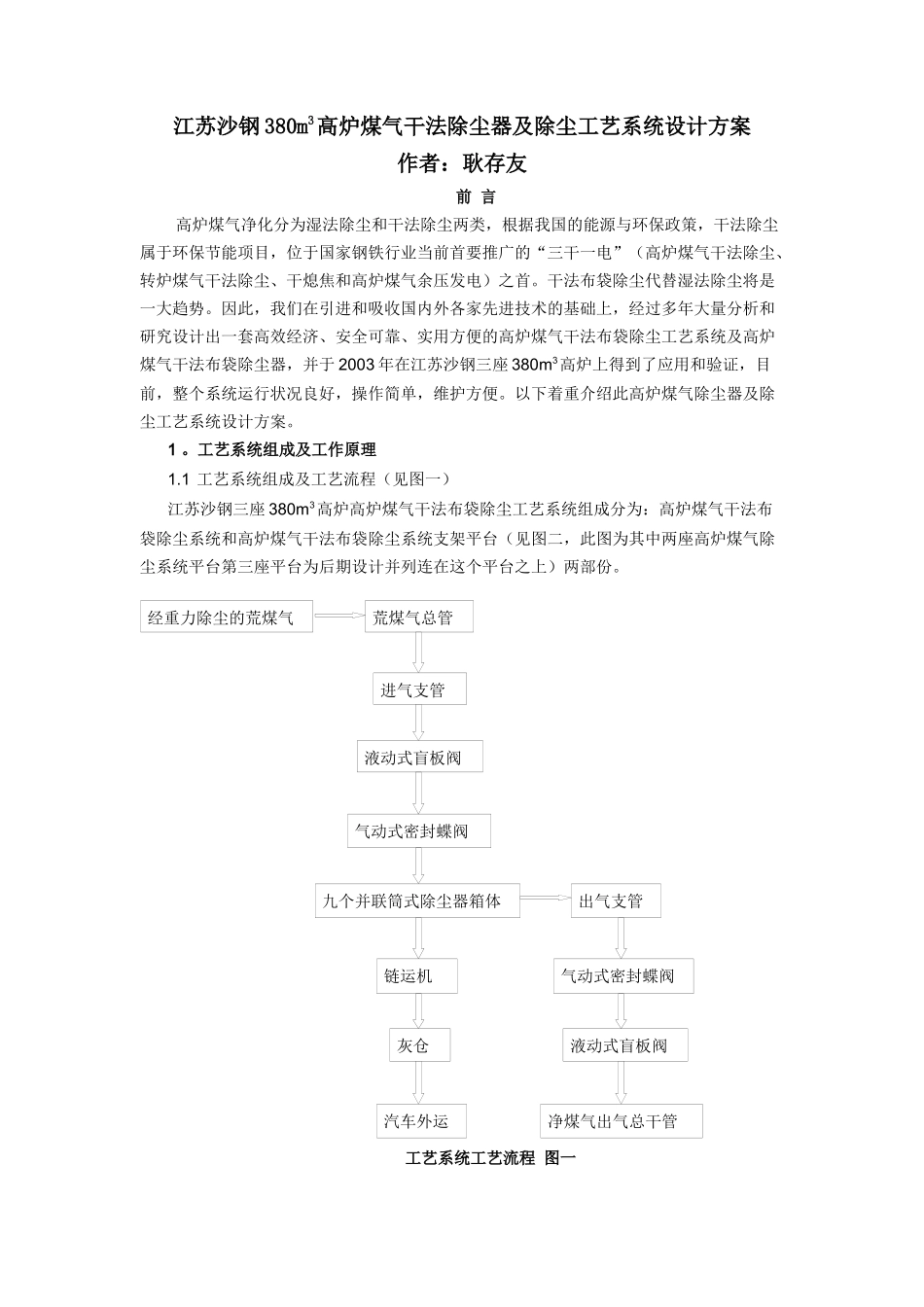

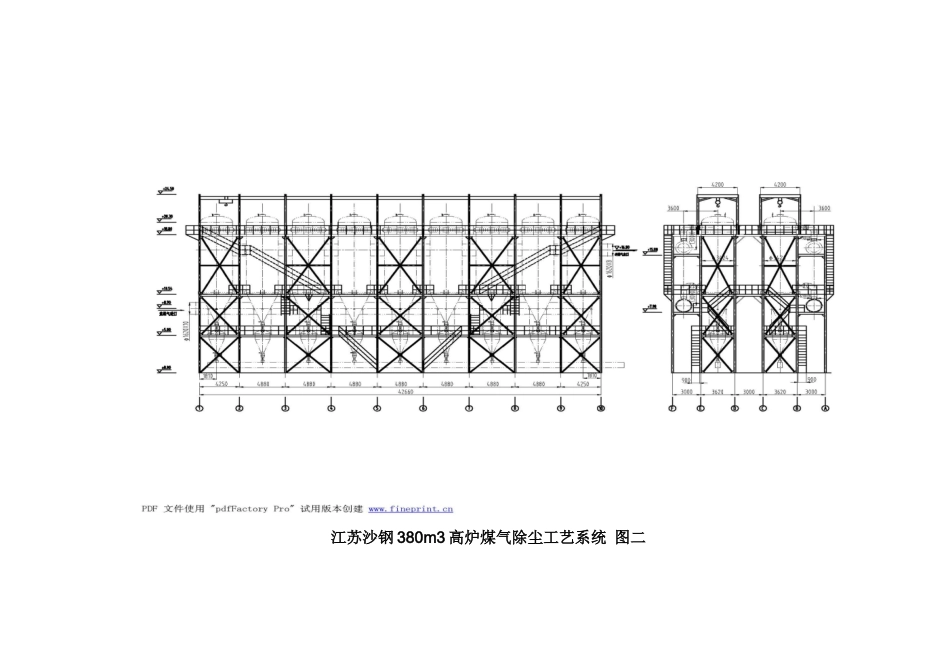

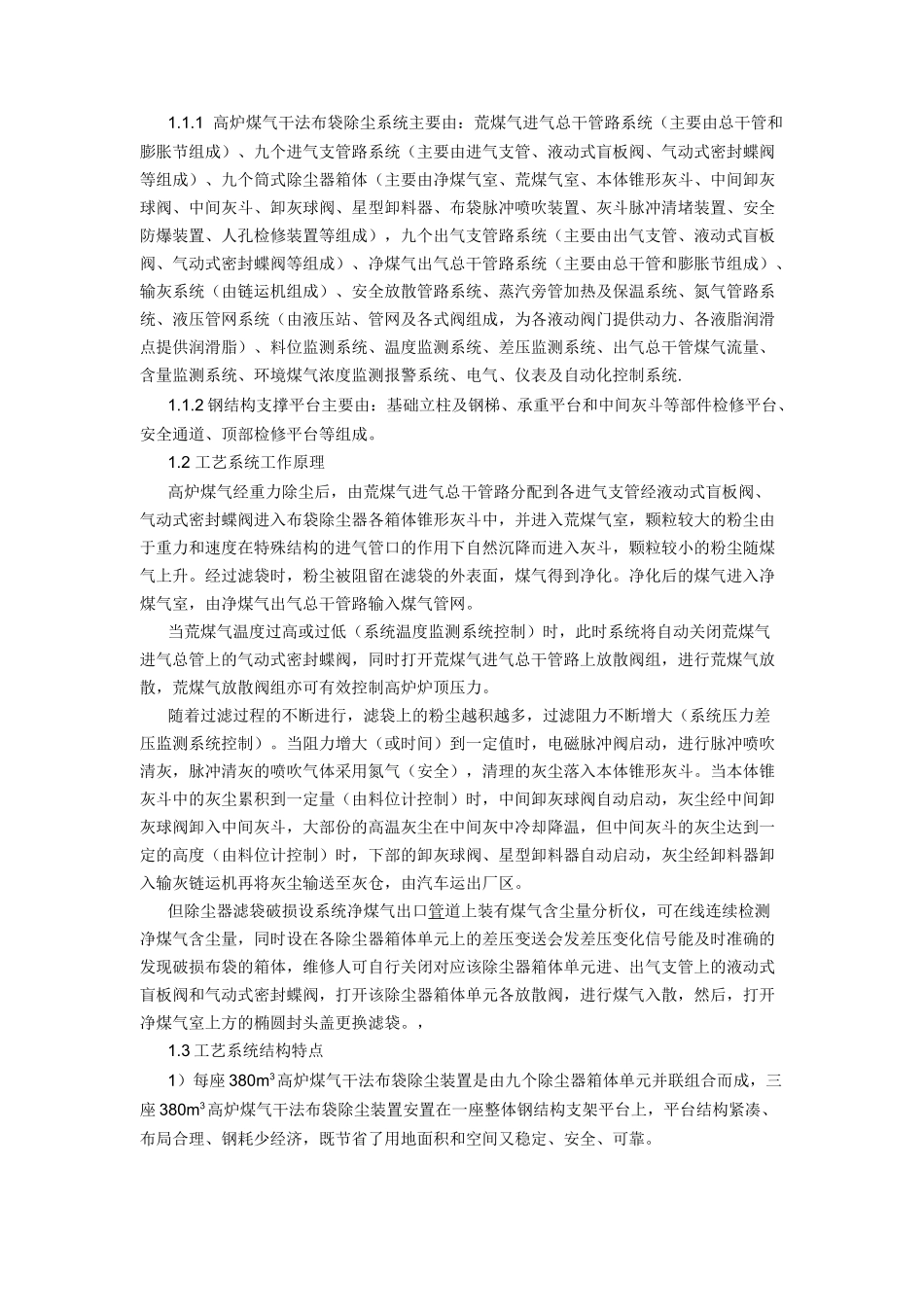

江苏沙钢 380m3高炉煤气干法除尘器及除尘工艺系统设计方案作者:耿存友前 言高炉煤气净化分为湿法除尘和干法除尘两类,根据我国的能源与环保政策,干法除尘属于环保节能项目,位于国家钢铁行业当前首要推广的“三干一电”(高炉煤气干法除尘、转炉煤气干法除尘、干熄焦和高炉煤气余压发电)之首。干法布袋除尘代替湿法除尘将是一大趋势。因此,我们在引进和吸收国内外各家先进技术的基础上,经过多年大量分析和研究设计出一套高效经济、安全可靠、实用方便的高炉煤气干法布袋除尘工艺系统及高炉煤气干法布袋除尘器,并于 2003 年在江苏沙钢三座 380m3高炉上得到了应用和验证,目前,整个系统运行状况良好,操作简单,维护方便。以下着重介绍此高炉煤气除尘器及除尘工艺系统设计方案。1 。工艺系统组成及工作原理1.1 工艺系统组成及工艺流程(见图一)江苏沙钢三座 380m3高炉高炉煤气干法布袋除尘工艺系统组成分为:高炉煤气干法布袋除尘系统和高炉煤气干法布袋除尘系统支架平台(见图二,此图为其中两座高炉煤气除尘系统平台第三座平台为后期设计并列连在这个平台之上)两部份。工艺系统工艺流程 图一经重力除尘的荒煤气荒煤气总管进气支管液动式盲板阀气动式密封蝶阀九个并联筒式除尘器箱体出气支管净煤气出气总干管液动式盲板阀气动式密封蝶阀链运机灰仓汽车外运 江苏沙钢 380m3 高炉煤气除尘工艺系统 图二 1.1.1 高炉煤气干法布袋除尘系统主要由:荒煤气进气总干管路系统(主要由总干管和膨胀节组成)、九个进气支管路系统(主要由进气支管、液动式盲板阀、气动式密封蝶阀等组成)、九个筒式除尘器箱体(主要由净煤气室、荒煤气室、本体锥形灰斗、中间卸灰球阀、中间灰斗、卸灰球阀、星型卸料器、布袋脉冲喷吹装置、灰斗脉冲清堵装置、安全防爆装置、人孔检修装置等组成),九个出气支管路系统(主要由出气支管、液动式盲板阀、气动式密封蝶阀等组成)、净煤气出气总干管路系统(主要由总干管和膨胀节组成)、输灰系统(由链运机组成)、安全放散管路系统、蒸汽旁管加热及保温系统、氮气管路系统、液压管网系统(由液压站、管网及各式阀组成,为各液动阀门提供动力、各液脂润滑点提供润滑脂)、料位监测系统、温度监测系统、差压监测系统、出气总干管煤气流量、含量监测系统、环境煤气浓度监测报警系统、电气、仪表及自动化控制系统.1.1.2 钢结构支撑平台主要由:基础立柱及钢梯、承重平台和中间灰斗等部件检修平台、安全通道、...
