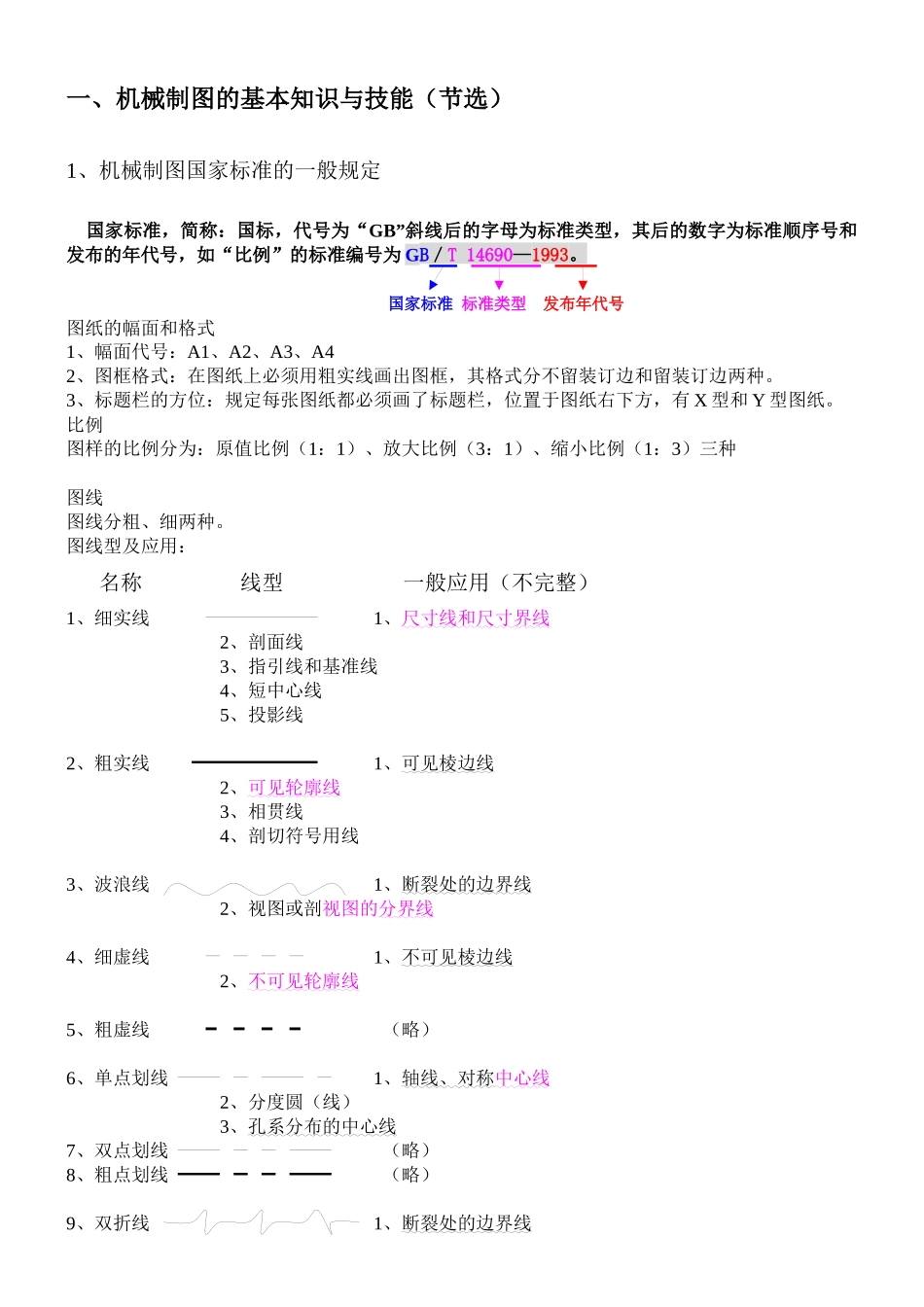

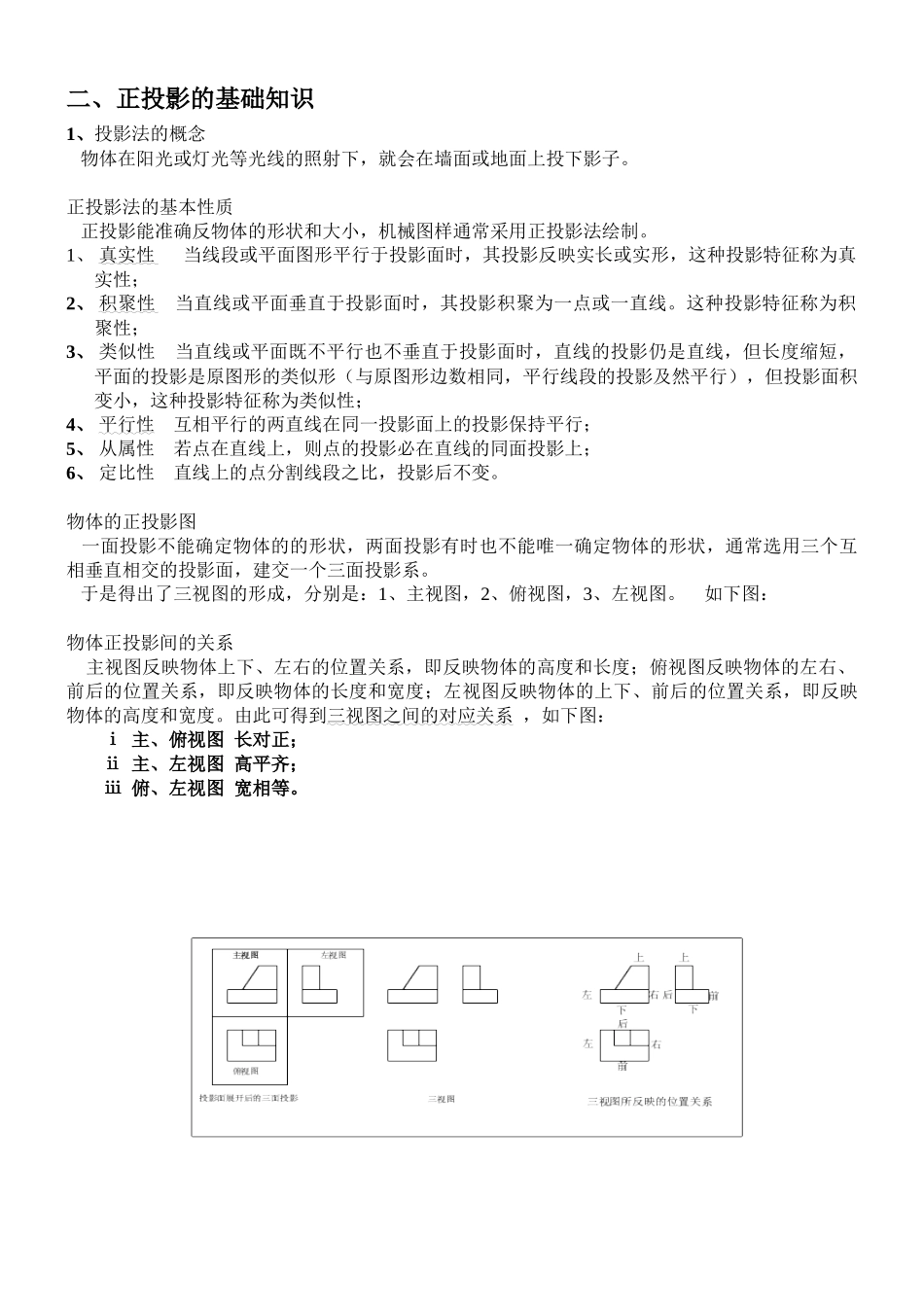

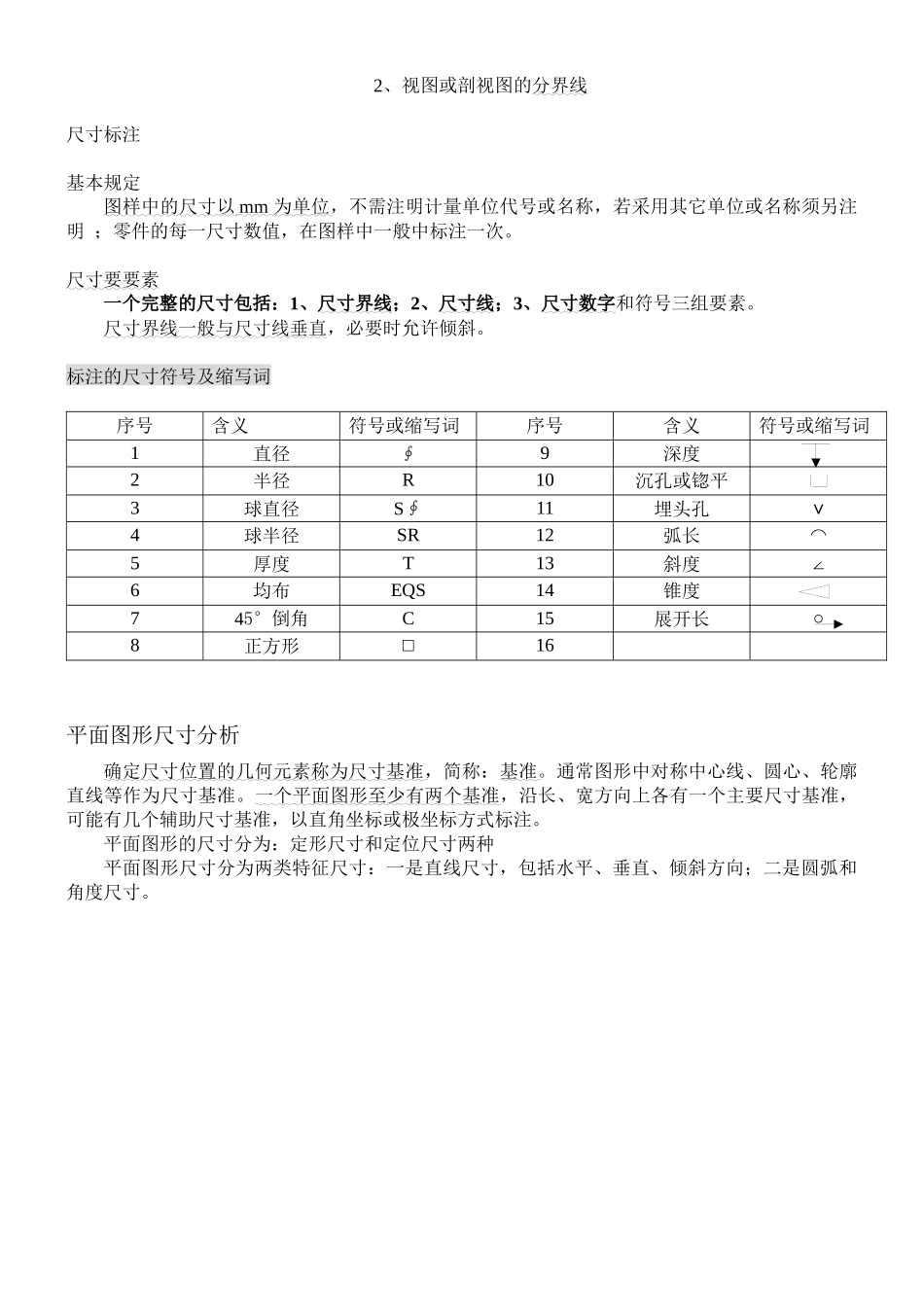

一、机械制图的基本知识与技能（节选）1、机械制图国家标准的一般规定 国家标准，简称：国标，代号为“GB”斜线后的字母为标准类型，其后的数字为标准顺序号和发布的年代号，如“比例”的标准编号为 GB／T 14690—1993。 国家标准 标准类型 发布年代号图纸的幅面和格式 1、幅面代号：A1、A2、A3、A42、图框格式：在图纸上必须用粗实线画出图框，其格式分不留装订边和留装订边两种。3、标题栏的方位：规定每张图纸都必须画了标题栏，位置于图纸右下方，有 X 型和 Y 型图纸。比例图样的比例分为：原值比例（1：1）、放大比例（3：1）、缩小比例（1：3）三种图线图线分粗、细两种。图线型及应用：名称 线型 一般应用（不完整）1、细实线 1、尺寸线和尺寸界线 2、剖面线 3、指引线和基准线 4、短中心线 5、投影线2、粗实线 1、可见棱边线 2、可见轮廓线 3、相贯线 4、剖切符号用线3、波浪线 1、断裂处的边界线 2、视图或剖视图的分界线4、细虚线 1、不可见棱边线 2、不可见轮廓线5、粗虚线 （略）6、单点划线 1、轴线、对称 中心线 2、分度圆（线） 3、孔系分布的中心线 7、双点划线 （略） 8、粗点划线 （略）9、双折线 1、断裂处的边界线2、视图或剖视图的分界线 尺寸标注 基本规定图样中的尺寸以 mm 为单位 ，不需注明计量单位代号或名称，若采用其它单位或名称须另注明 ；零件的每一尺寸数值，在图样中一般中标注一次。尺寸要要素一个完整的尺寸包括：1、尺寸界线；2、尺寸线；3、尺寸数字和符号三组要素。尺寸界线一般与尺寸线垂直，必要时允许倾斜。标注的尺寸符号及缩写词序号含义符号或缩写词序号含义符号或缩写词1直径∮9深度2半径R10沉孔或锪平3球直径S∮11埋头孔∨4球半径SR12弧长⌒5厚度T13斜度∠6均布EQS14锥度745°倒角C15展开长○8正方形□16平面图形尺寸分析确定尺寸位置的几何元素称为尺寸基准，简称：基准。通常图形中对称中心线、圆心、轮廓直线等作为尺寸基准。一个平面图形至少有两个基准，沿长、宽方向上各有一个主要尺寸基准，可能有几个辅助尺寸基准，以直角坐标或极坐标方式标注。平面图形的尺寸分为：定形尺寸和定位尺寸两种平面图形尺寸分为两类特征尺寸：一是直线尺寸，包括水平、垂直、倾斜方向；二是圆弧和角度尺寸。 二、正投影的基础知识1、投影法的概念 物体在阳光或灯光等光线的照射下，就会在墙面或地面上投下影子。正投影法的基本性质 正投影能准确反物体的形状和大...
