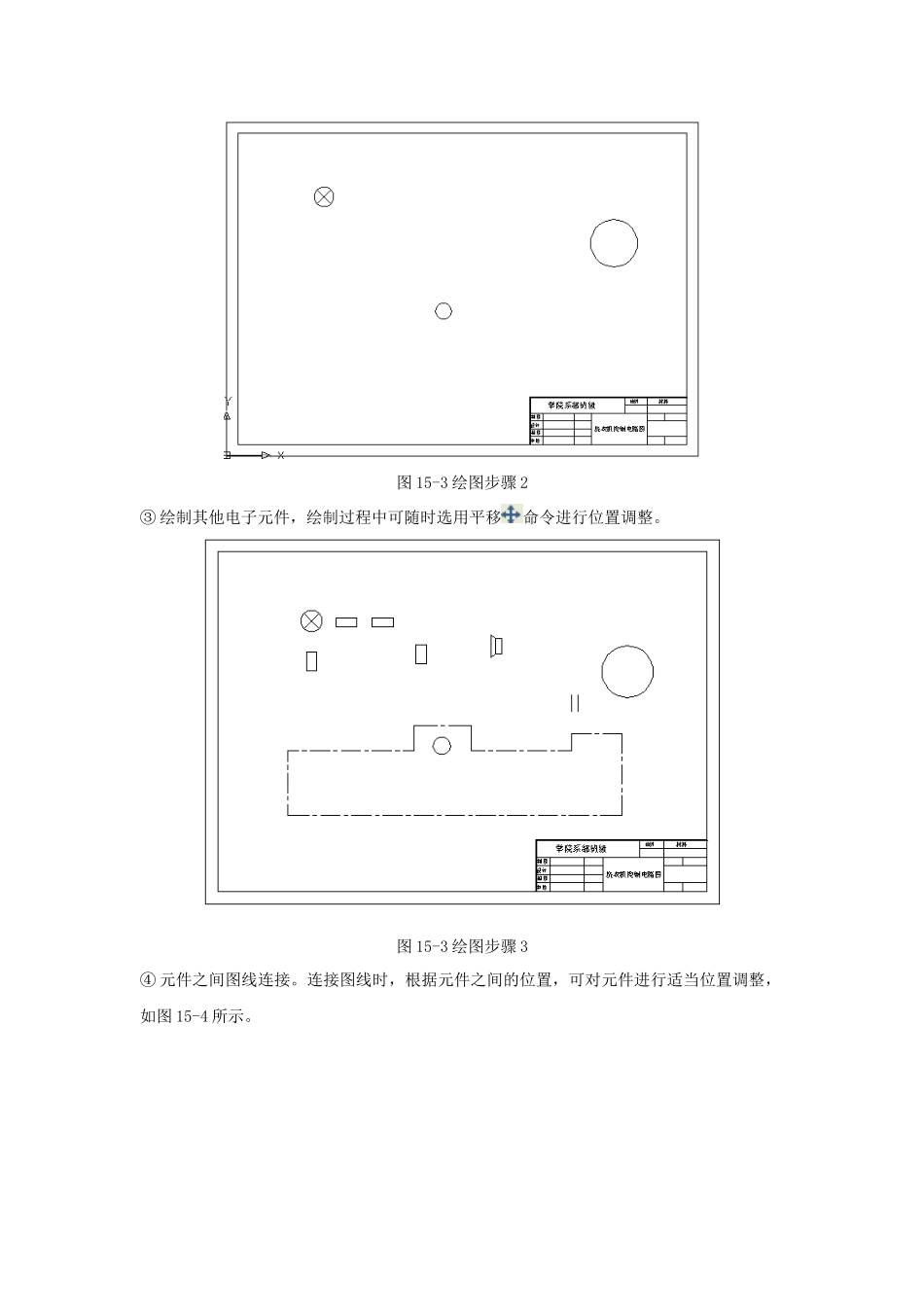

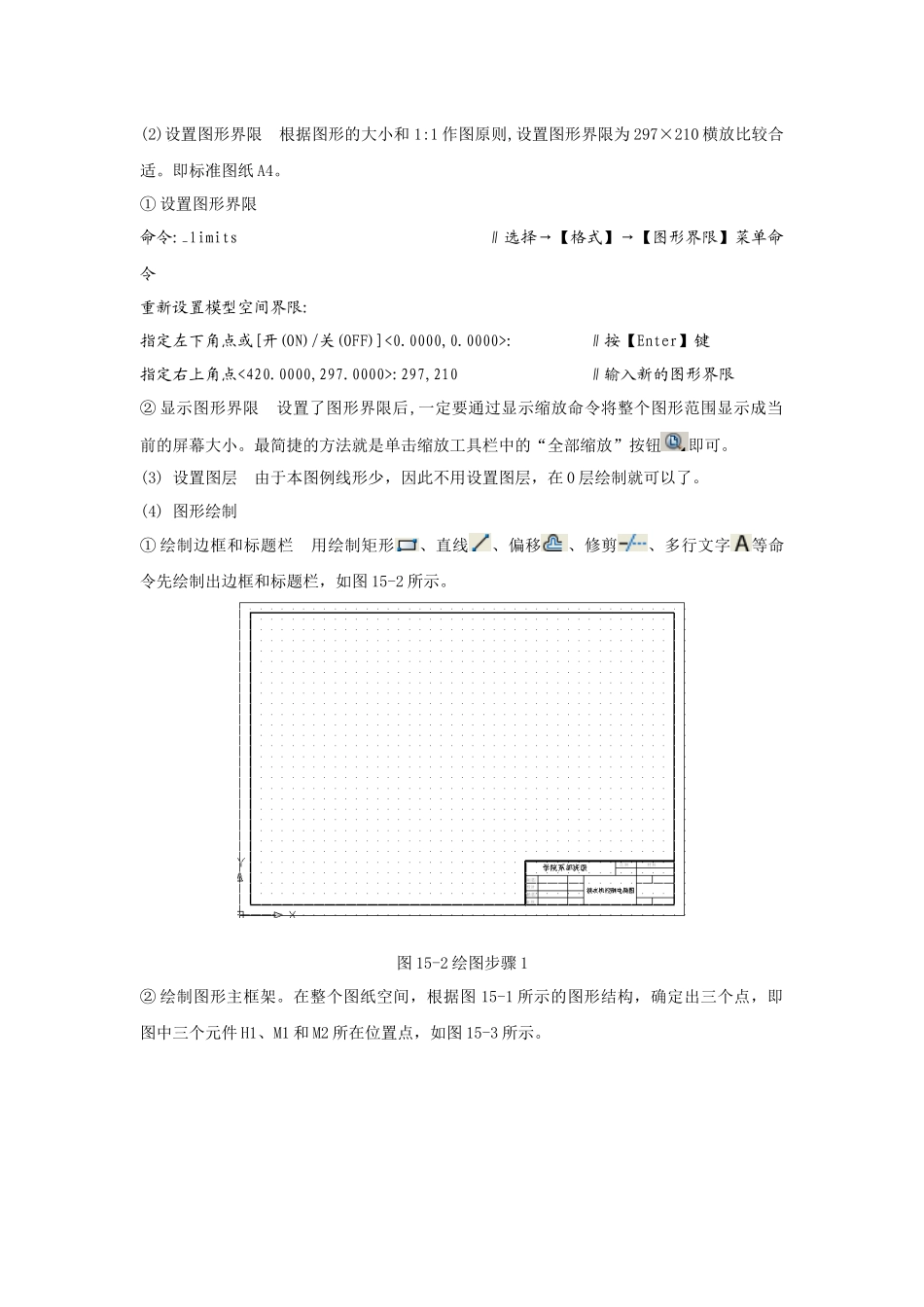

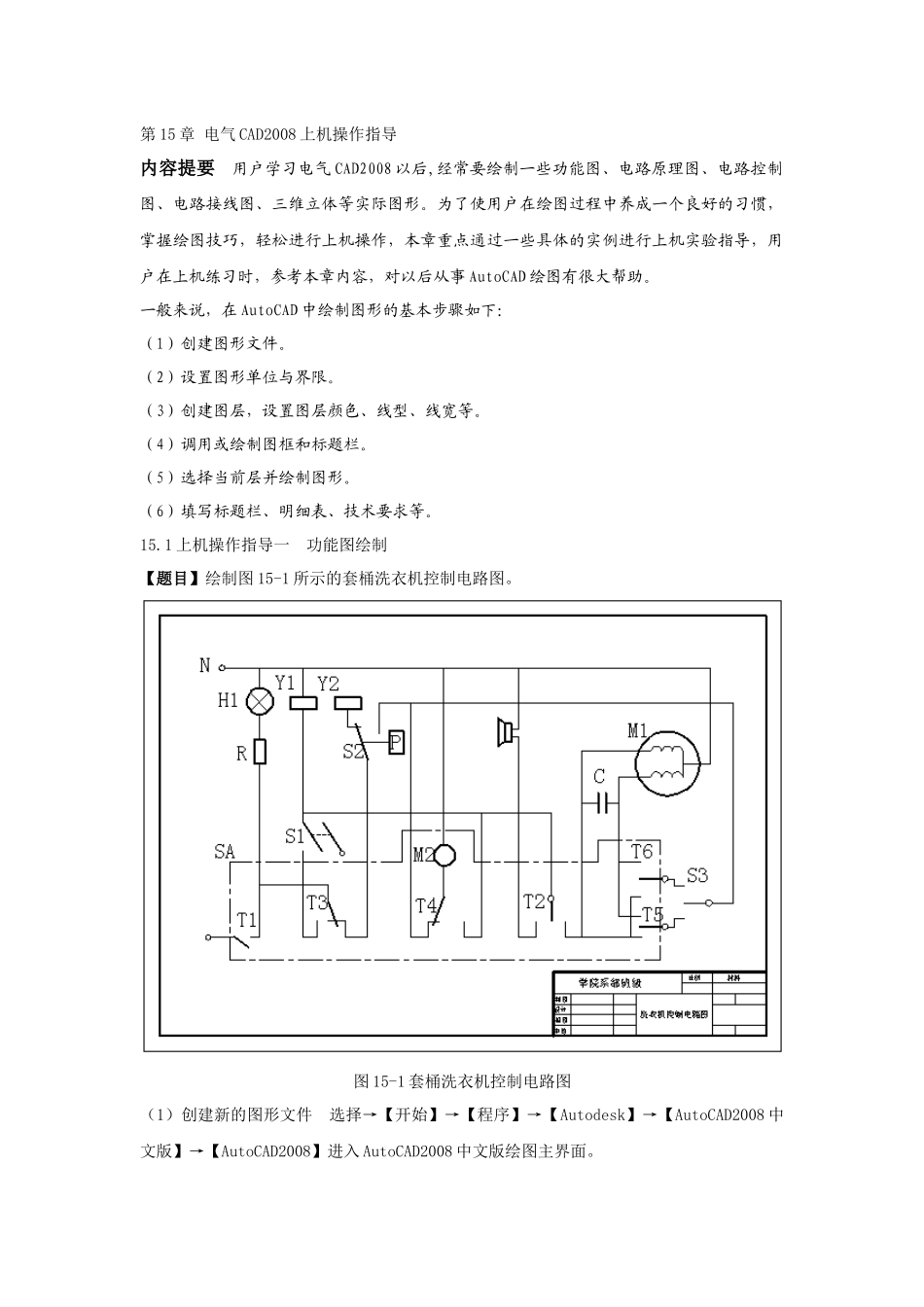

第 15 章 电气 CAD2008 上机操作指导内容提要 用户学习电气 CAD2008 以后,经常要绘制一些功能图、电路原理图、电路控制图、电路接线图、三维立体等实际图形。为了使用户在绘图过程中养成一个良好的习惯，掌握绘图技巧，轻松进行上机操作，本章重点通过一些具体的实例进行上机实验指导，用户在上机练习时，参考本章内容，对以后从事 AutoCAD 绘图有很大帮助。一般来说，在 AutoCAD 中绘制图形的基本步骤如下：（1）创建图形文件。（2）设置图形单位与界限。（3）创建图层，设置图层颜色、线型、线宽等。（4）调用或绘制图框和标题栏。（5）选择当前层并绘制图形。（6）填写标题栏、明细表、技术要求等。15.1 上机操作指导一 功能图绘制【题目】绘制图 15-1 所示的套桶洗衣机控制电路图。图 15-1 套桶洗衣机控制电路图（1）创建新的图形文件 选择→【开始】→【程序】→【Autodesk】→【AutoCAD2008 中文版】→【AutoCAD2008】进入 AutoCAD2008 中文版绘图主界面。(2)设置图形界限 根据图形的大小和 1:1 作图原则,设置图形界限为 297×210 横放比较合适。即标准图纸 A4。① 设置图形界限命令:_limits ∥选择→【格式】→【图形界限】菜单命令重新设置模型空间界限:指定左下角点或[开(ON)/关(OFF)]<0.0000,0.0000>: ∥按【Enter】键指定右上角点<420.0000,297.0000>:297,210 ∥输入新的图形界限② 显示图形界限 设置了图形界限后,一定要通过显示缩放命令将整个图形范围显示成当前的屏幕大小。最简捷的方法就是单击缩放工具栏中的“全部缩放”按钮即可。(3) 设置图层 由于本图例线形少，因此不用设置图层，在 0 层绘制就可以了。(4) 图形绘制① 绘制边框和标题栏 用绘制矩形、直线、偏移、修剪、多行文字等命令先绘制出边框和标题栏，如图 15-2 所示。图 15-2 绘图步骤 1② 绘制图形主框架。在整个图纸空间，根据图 15-1 所示的图形结构，确定出三个点，即图中三个元件 H1、M1 和 M2 所在位置点，如图 15-3 所示。图 15-3 绘图步骤 2③ 绘制其他电子元件，绘制过程中可随时选用平移命令进行位置调整。图 15-3 绘图步骤 3④ 元件之间图线连接。连接图线时，根据元件之间的位置，可对元件进行适当位置调整，如图 15-4 所示。图 15-4 绘图步骤 4⑤ 用直线、圆、移动、修剪等命令，绘制各接点处阀门，加粗图线，如图15-5 所示。图 15-5 绘图步骤 5⑥ 检查图形，调整图形位置，...
