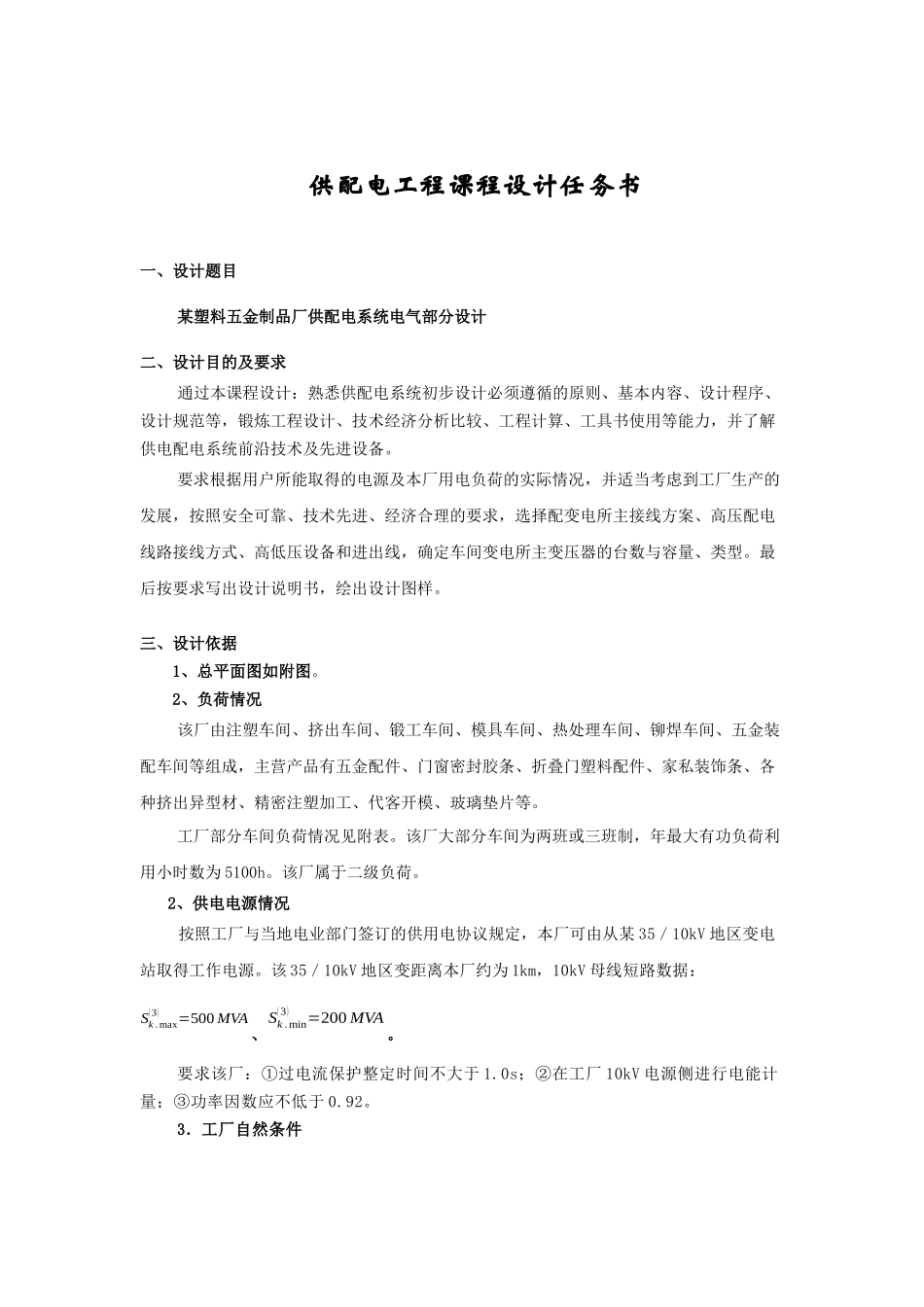

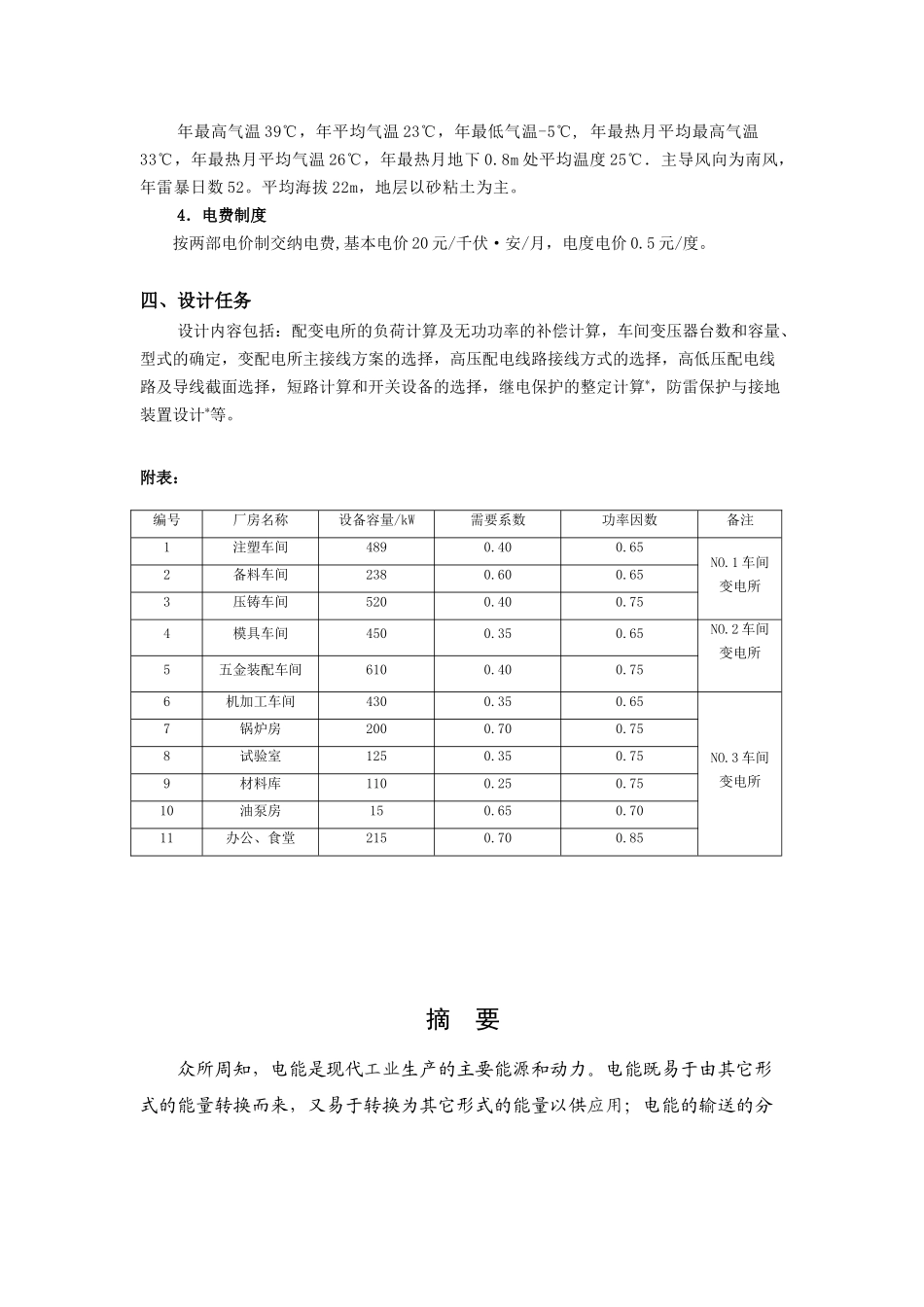

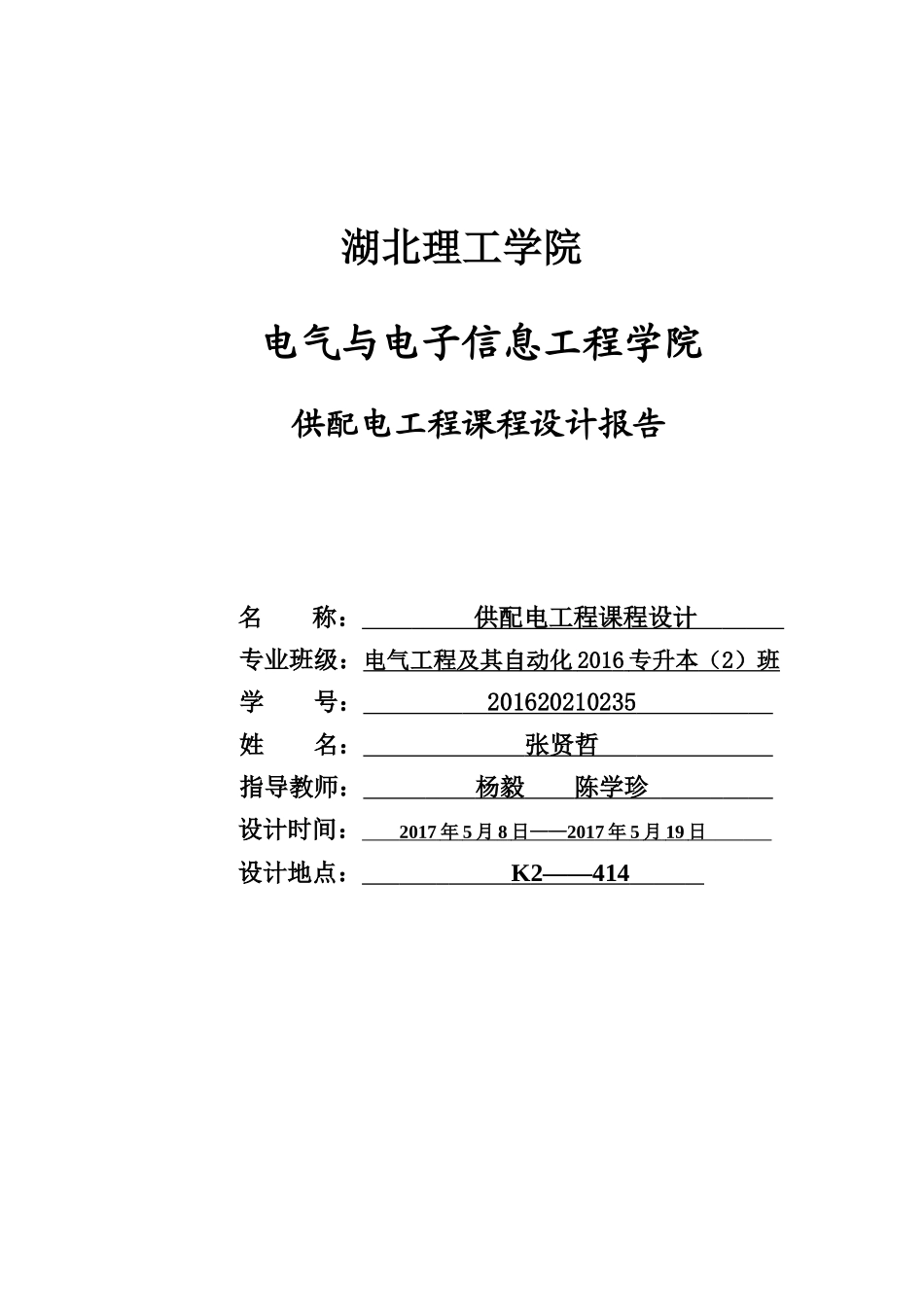

湖北理工学院 电气与电子信息工程学院 供配电工程课程设计报告名 称： 供配电工程 课程设计 专业班级：电气工程及其自动化 201 6 专升本 （ 2 ）班 学 号： 201620210235 姓 名： 张贤哲 指导教师： 杨毅 陈学珍 设计时间： 201 7 年 5 月 8 日—— 201 7 年 5 月 1 9 日 设计地点： K 2 —— 414 供配电工程课程设计任务书一、设计题目某塑料五金制品厂供配电系统电气部分设计二、设计目的及要求通过本课程设计：熟悉供配电系统初步设计必须遵循的原则、基本内容、设计程序、设计规范等，锻炼工程设计、技术经济分析比较、工程计算、工具书使用等能力，并了解供电配电系统前沿技术及先进设备。要求根据用户所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，选择配变电所主接线方案、高压配电线路接线方式、高低压设备和进出线，确定车间变电所主变压器的台数与容量、类型。最后按要求写出设计说明书，绘出设计图样。三、设计依据1、总平面图如附图。2、负荷情况该厂由注塑车间、挤出车间、锻工车间、模具车间、热处理车间、铆焊车间、五金装配车间等组成，主营产品有五金配件、门窗密封胶条、折叠门塑料配件、家私装饰条、各种挤出异型材、精密注塑加工、代客开模、玻璃垫片等。工厂部分车间负荷情况见附表。该厂大部分车间为两班或三班制，年最大有功负荷利用小时数为 5100h。该厂属于二级负荷。2、供电电源情况按照工厂与当地电业部门签订的供用电协议规定，本厂可由从某 35／10kV 地区变电站取得工作电源。该 35／10kV 地区变距离本厂约为 1km，10kV 母线短路数据：Sk .max(3)=500 MVA、Sk .min(3)=200 MVA。要求该厂：①过电流保护整定时间不大于 1.0s；②在工厂 10kV 电源侧进行电能计量；③功率因数应不低于 0.92。3．工厂自然条件年最高气温 39℃，年平均气温 23℃，年最低气温-5℃, 年最热月平均最高气温33℃，年最热月平均气温 26℃，年最热月地下 0.8m 处平均温度 25℃．主导风向为南风，年雷暴日数 52。平均海拔 22m，地层以砂粘土为主。4．电费制度按两部电价制交纳电费,基本电价 20 元/千伏·安/月，电度电价 0.5 元/度。四、设计任务设计内容包括：配变电所的负荷计算及无功功率的补偿计算，车间变压器台数和容量、型式的确定，变配电所主接线方案的选择，高压配电线路接线方式的选择，高低...
