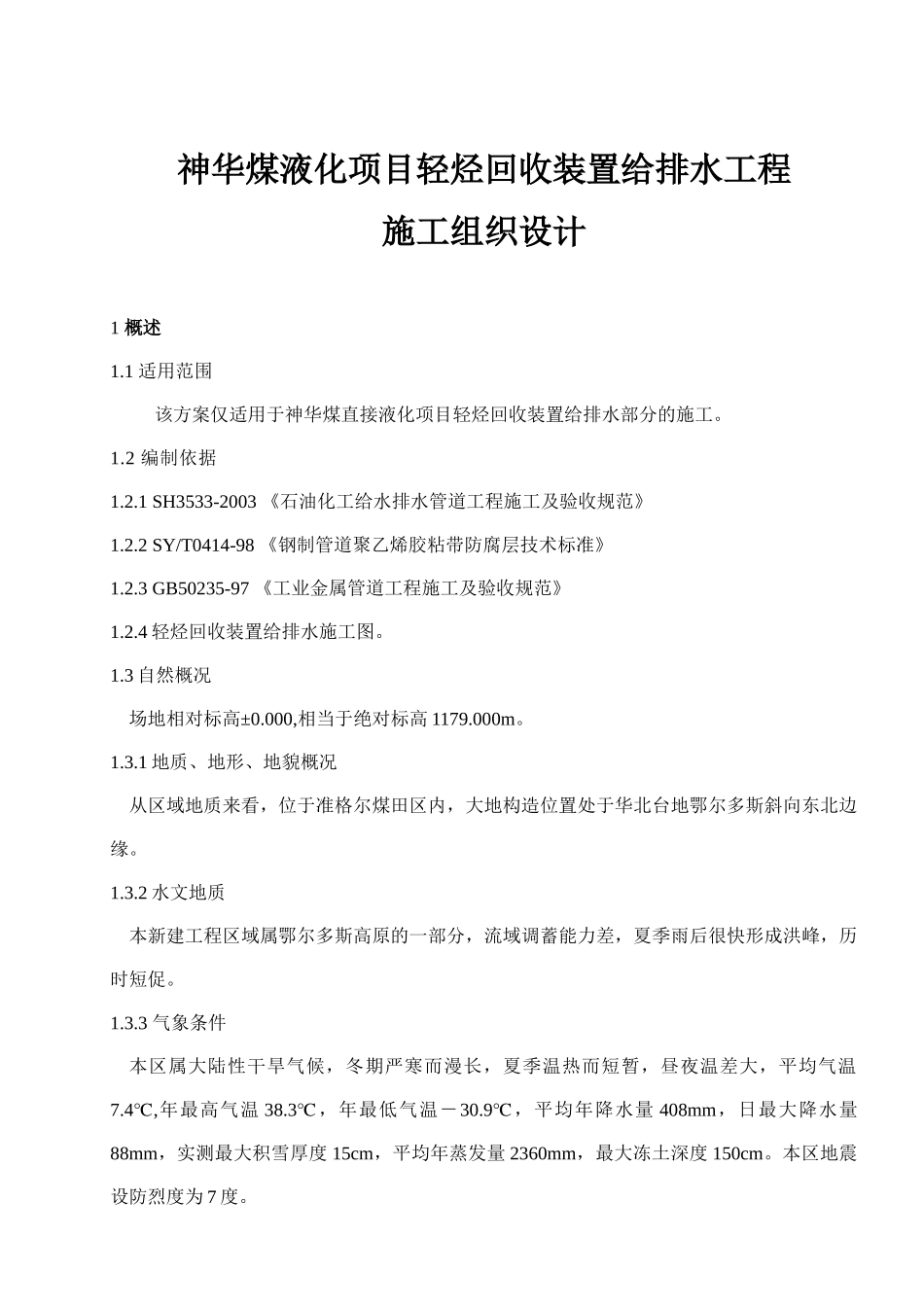

神华煤液化项目轻烃回收装置给排水工程施工组织设计1 概述1.1 适用范围该方案仅适用于神华煤直接液化项目轻烃回收装置给排水部分的施工。1.2 编制依据1.2.1 SH3533-2003 《石油化工给水排水管道工程施工及验收规范》1.2.2 SY/T0414-98 《钢制管道聚乙烯胶粘带防腐层技术标准》1.2.3 GB50235-97 《工业金属管道工程施工及验收规范》1.2.4 轻烃回收装置给排水施工图。1.3 自然概况场地相对标高±0.000,相当于绝对标高 1179.000m。1.3.1 地质、地形、地貌概况从区域地质来看，位于准格尔煤田区内，大地构造位置处于华北台地鄂尔多斯斜向东北边缘。1.3.2 水文地质本新建工程区域属鄂尔多斯高原的一部分，流域调蓄能力差，夏季雨后很快形成洪峰，历时短促。1.3.3 气象条件本区属大陆性干旱气候，冬期严寒而漫长，夏季温热而短暂，昼夜温差大，平均气温7.4,℃ 年最高气温 38.3℃，年最低气温－30.9℃，平均年降水量 408mm，日最大降水量88mm，实测最大积雪厚度 15cm，平均年蒸发量 2360mm，最大冻土深度 150cm。本区地震设防烈度为 7 度。1.4 工程概况本工程给排水管线包括生产给水管道、消防水管道、循环冷却给水管道、循环冷却回水管道等七条管线，其中循环冷却水管线埋设最深（3m）。钢管全部采用聚乙烯粘胶带防腐，防腐层总厚度 2.1mm。全部井类采用钢筋混凝土井或混凝土井，管道穿井壁处设套管。1.5 工艺简介管道名称工作压力设计压力生产给水管道0.600.80消防水管道0.80~1.001.30循环冷却给水管道0.400.70循环冷却回水管道0.250.702 施工组织及指导思想和目标2.1 施工组织机构施工准备放线土方开挖管道敷设焊接水压试验补口回填土材料检验管道防腐打灰口试漏砌井2.2 施工指导思想及目标2.2.1 指导思想 坚持“工程一流、服务精诚”的思想，精心组织、合理安排、科学管理、严格控制、突出重点、统揽全局，加强过程控制、严把质量、安全和工期关，满足业主、总承包商的质量、安全、工期等要求。2.22 工期目标：确保神华煤直接液化项目轻烃回收装置给排水部分按时交工。2.2.3 质量目标：单位工程验交一次合格概率达 100%。2.2.4 安全目标：严格按照职业健康、安全、环境管理体系标准规范运作，恪守业主的各项规定，确保施工、交通、消防安全，树立环境形象工程。3 主要施工方法及程序3.1 施工程序3.2 主要施工程序3.2.1 材料检验程序3.2.1.1 管材、管件需进行现场外观检查，表面不得有裂纹、缩孔、夹渣、折迭...
