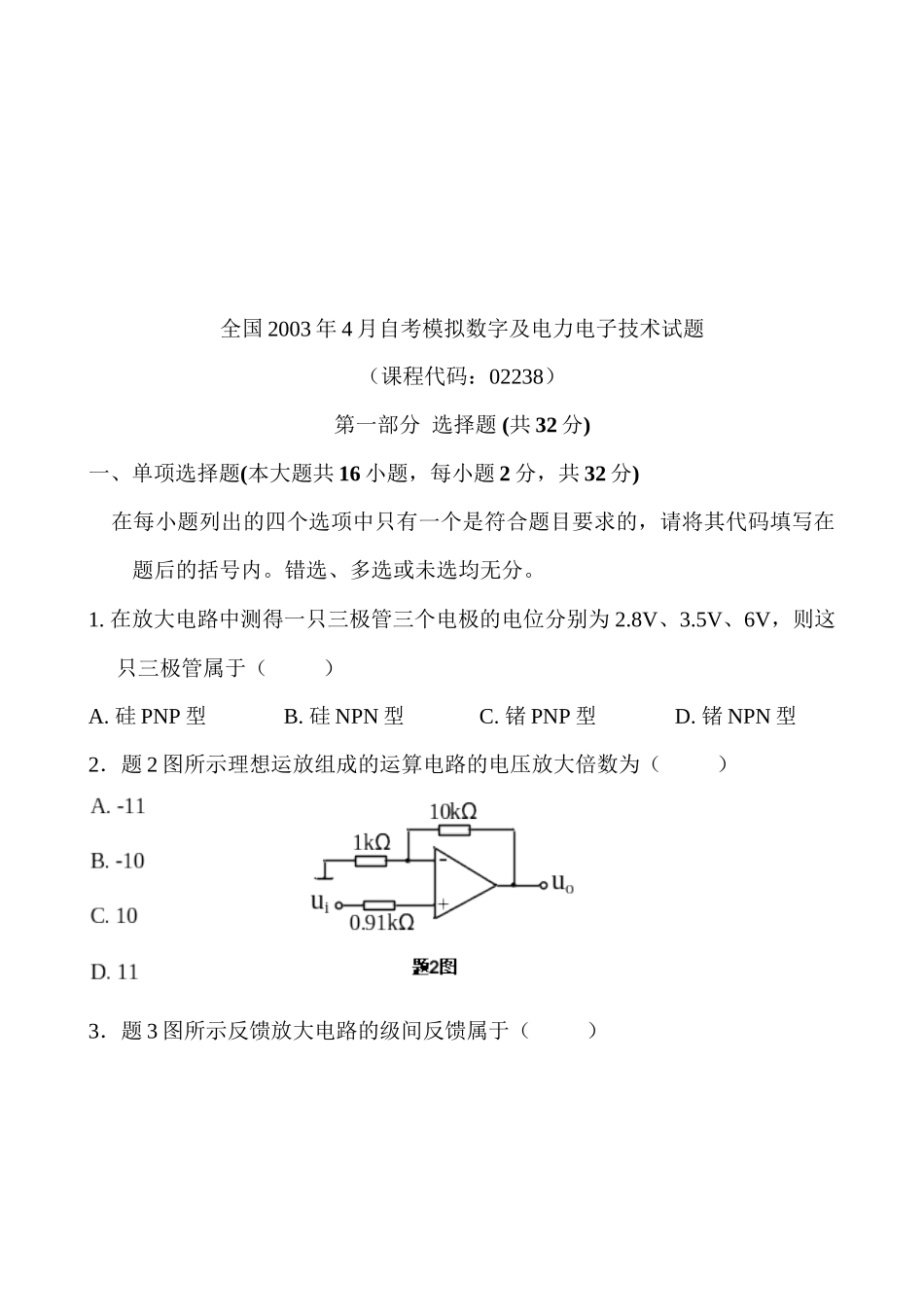

全国 2003 年 4 月自考模拟数字及电力电子技术试题（课程代码：02238） 第一部分 选择题 (共 32 分)一、单项选择题(本大题共 16 小题，每小题 2 分，共 32 分) 在每小题列出的四个选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1. 在放大电路中测得一只三极管三个电极的电位分别为 2.8V、3.5V、6V，则这只三极管属于（ ）A. 硅 PNP 型B. 硅 NPN 型C. 锗 PNP 型D. 锗 NPN 型2．题 2 图所示理想运放组成的运算电路的电压放大倍数为（ ）3．题 3 图所示反馈放大电路的级间反馈属于（ ）4．逻辑函数的最简与或式为（ ）A. B. C. D. 5．逻辑函数的标准与或式为（ ）A. ∑(0,1,3,5) B. ∑(2,3,5,6) C. ∑(1,3,4,5)D. ∑(0,2,6,7)6．逻辑函数 F(A,B,C)=∑(2,4,5,6)的最简或与式为（ ）A. B. C. D. 7．逻辑函数 F(A,B,C,D)=∑(0,3,7,8,10)，其约束条件为，则最简与或式为（ ）A. B. C. D. 8．题 8 图中为 TTL 逻辑门，其输出 F 为（ ）9．JK 触发器要求状态由 0→1，其输入信号应为（ ）A. JK=0XB. JK=1X C. JK=X0D. JK=X110．题 10 图中触发器的次态方程 Qn+1为（ ）11．不需外加输入信号而能产生周期矩形波的电路为（ ）A. 多谐振荡器 B. 单稳态触发器 C. 施密特触发器 D. 顺序脉冲发生器12．单相桥式全控整流电路带反电势负载，串 L，工作在有源逆变状态，β的工作范围是（ ）A. ≤≤B. ≤≤ C. ≤≤ D. ≤≤13．可控整流电路输出直流电压可调，主要取决于晶闸管触发脉冲的（ ）A. 幅值B. 移相 C. 形状D. 脉宽14．单相桥式全控整流电路带电阻性负载，电源电压有效值为 U2，晶闸管承受最大反向电压是（ ）A. U2/2B. U2 C. D. 15．直流脉宽调制变换器，变更工作率的方法是（ ）A. f 不变，ton不变B. f 不变，ton变 C. f 变，ton不变 D. f 变 ， ton变16．晶闸管导通条件是（ ）A. Uak<0, Ugk<0B. Uak<0,Ugk>0 C. Uak>0, Ugk<0 D. Uak>0, Ugk>0第二部分 非选择题（共 68 分）二、填空题（本大题共 14 小题，每小题 1 分，共 14 分）请在每小题的空格中填上正确答案。错填、不填均无分。17．产生正弦波振荡的相位平衡条件是 。18．集成运放的输入级多采用差动放大电路，它的主要作用是 。19．整流滤波电路如题 19 图所示，变压器二次电压的有效值 U2=20V，...
