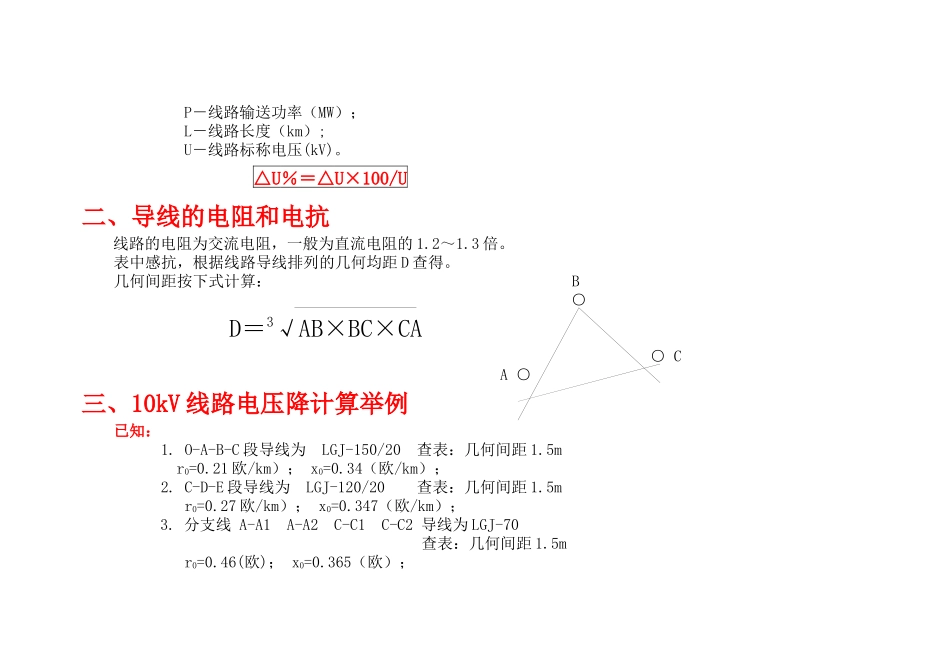

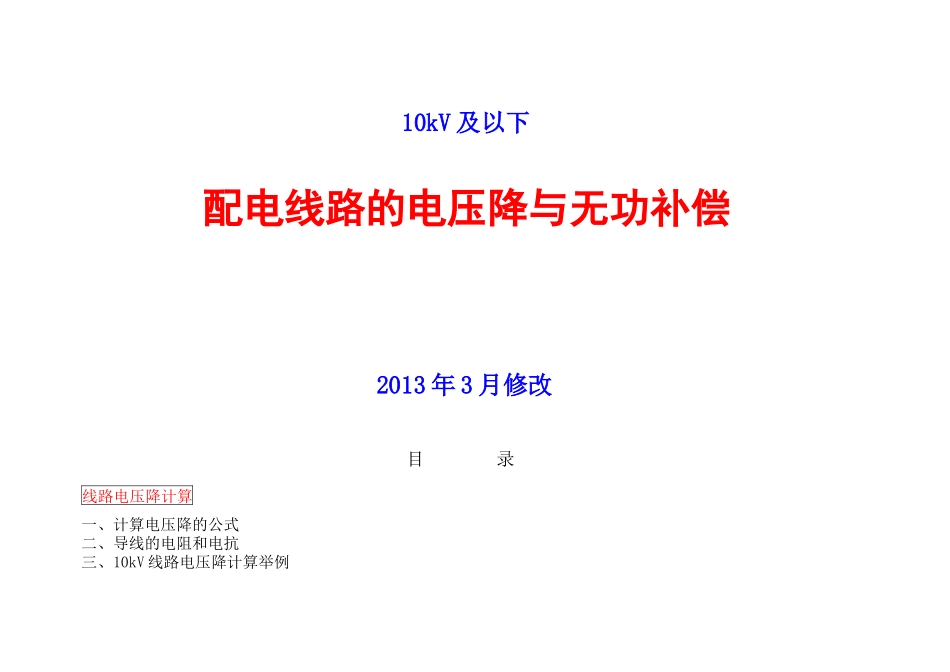

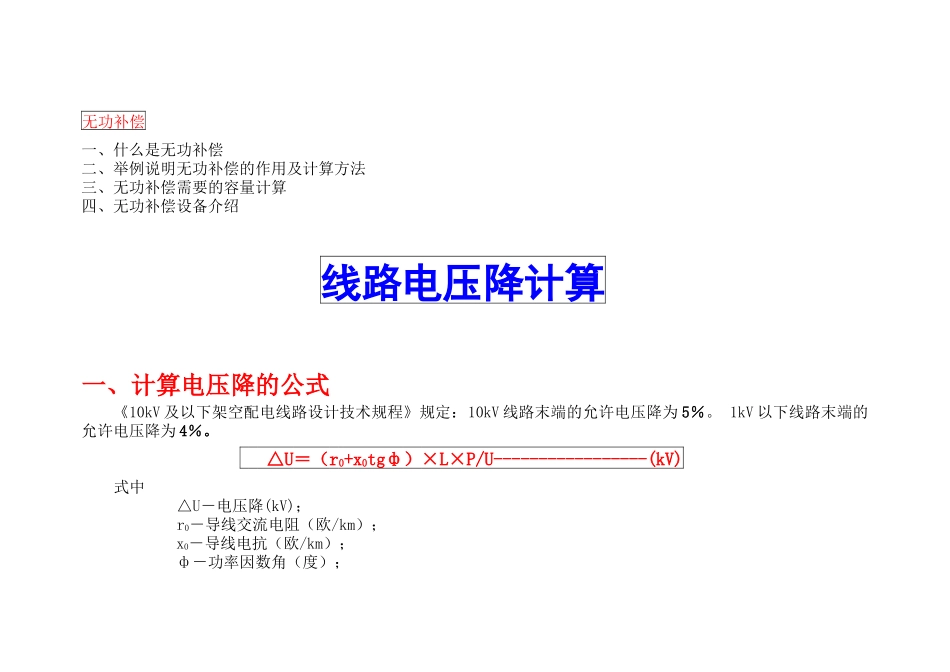

10kV 及以下配电线路的电压降与无功补偿 2013 年 3 月修改目 录线路电压降计算一、计算电压降的公式二、导线的电阻和电抗三、10kV 线路电压降计算举例无功补偿一、什么是无功补偿二、举例说明无功补偿的作用及计算方法 三、无功补偿需要的容量计算四、无功补偿设备介绍线路电压降计算一、计算电压降的公式《10kV 及以下架空配电线路设计技术规程》规定:10kV 线路末端的允许电压降为 5%。 1kV 以下线路末端的允许电压降为 4%。 △U=(r0+x0tgф)×L×P/U-----------------(kV)式中 △U-电压降(kV); r0-导线交流电阻(欧/km);x0-导线电抗(欧/km);ф-功率因数角(度);P-线路输送功率(MW);L-线路长度(km);U-线路标称电压(kV)。△U%=△U×100/U二、导线的电阻和电抗线路的电阻为交流电阻,一般为直流电阻的 1.2~1.3 倍。表中感抗,根据线路导线排列的几何均距 D 查得。几何间距按下式计算: B ○ D=3√AB×BC×CA ○ C A ○ 三、10kV 线路电压降计算举例已知:1. O-A-B-C 段导线为 LGJ-150/20 查表:几何间距 1.5m r0=0.21 欧/km); x0=0.34(欧/km);2. C-D-E 段导线为 LGJ-120/20 查表:几何间距 1.5m r0=0.27 欧/km); x0=0.347(欧/km);3. 分支线 A-A1 A-A2 C-C1 C-C2 导线为 LGJ-70 查表:几何间距 1.5m r0=0.46(欧); x0=0.365(欧); 4.cosф=0.85 tgф=0.62计算步骤:10kV 母线35kV 变电所0A1A2BCDEC1C22km1km1.5km3km4km2km4km1km2km200kW300kW250kW150kW100kW50kW350kWA 1. 求 A 点电压 A 点总负荷 1400 kW OA 段线路长 2 kmOA 段线路电压降: ΔUOA=(r0+x0tgф)×L×P/U =(0.21+0.34×0.62)×1.4×2/10 =0.118 kVUA=U-ΔUOA =10-0.118=9.882 kV2. 求 B 点电压 B 点总负荷 900 kW AB 段线路长 3 kmAB 段线路电压降: ΔUAB=(r0+x0tgф)×L×P/U =(0.21+0.34×0.62)×3×0.9/9.882 =0.115 kVUB=UA-ΔUAB =9.882-0.115=9.767 kV 3. 求 C 点电压 C 点总负荷 650 kW BC 段线路长 4 kmBC 段线路电压降: ΔUBC=(r0+x0tgф)×L×P/U =(0.21+0.34×0.62)×4×0.65/9.767 =0.112 kVUC=UB-ΔUBC =9.767-0.112=9.655 kV 4. 求 D 点电压 D 点总负荷 500 kW CD 段线路长 2 kmCD 段线路电压降: ΔUCD=(r0+x0tgф)×L×P/U =(0.21+0.34×0.62)×2×0.50...
