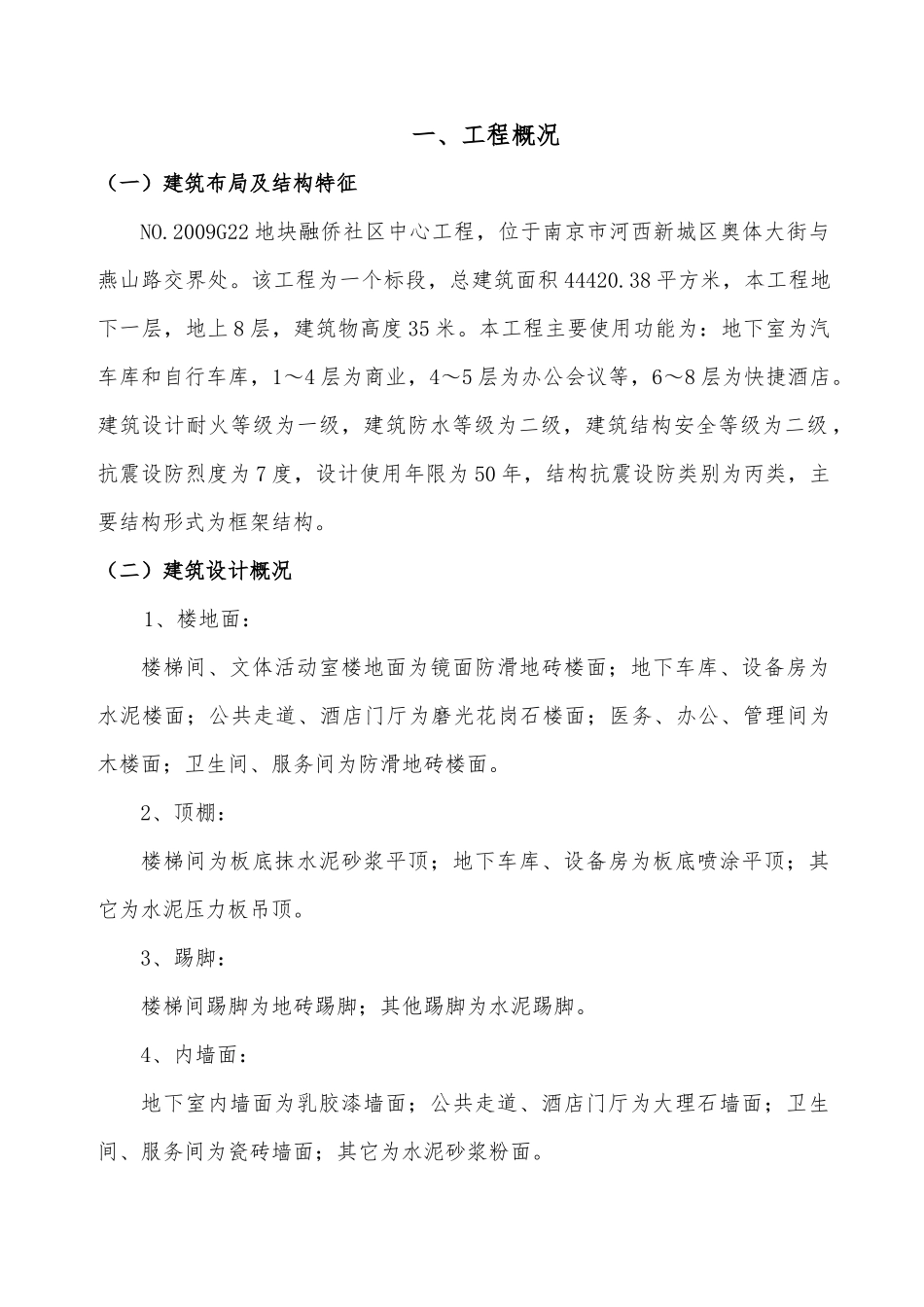

一、工程概况（一）建筑布局及结构特征NO.2009G22 地块融侨社区中心工程，位于南京市河西新城区奥体大街与燕山路交界处。该工程为一个标段，总建筑面积 44420.38 平方米，本工程地下一层，地上 8 层，建筑物高度 35 米。本工程主要使用功能为：地下室为汽车库和自行车库，1～4 层为商业，4～5 层为办公会议等，6～8 层为快捷酒店。建筑设计耐火等级为一级，建筑防水等级为二级，建筑结构安全等级为二级 ，抗震设防烈度为 7 度，设计使用年限为 50 年，结构抗震设防类别为丙类，主要结构形式为框架结构。（二）建筑设计概况1、楼地面：楼梯间、文体活动室楼地面为镜面防滑地砖楼面；地下车库、设备房为水泥楼面；公共走道、酒店门厅为磨光花岗石楼面；医务、办公、管理间为木楼面；卫生间、服务间为防滑地砖楼面。2、顶棚：楼梯间为板底抹水泥砂浆平顶；地下车库、设备房为板底喷涂平顶；其它为水泥压力板吊顶。3、踢脚：楼梯间踢脚为地砖踢脚；其他踢脚为水泥踢脚。4、内墙面：地下室内墙面为乳胶漆墙面；公共走道、酒店门厅为大理石墙面；卫生间、服务间为瓷砖墙面；其它为水泥砂浆粉面。 5、屋面：屋面一、屋面二均为钢筋混凝土屋面。6、外装修：本工程外墙主要为干挂石材墙面为主外墙弹性涂料为辅。7、防水：地下室防水等级为二级，迎水面主体结构采用钢筋混凝土自防水设计抗渗等级为 P6 级；基础底板、外墙面做法为水泥基渗透结晶，具体见专项方案；地下室顶板防水为二级防水、做法见 02J301-9-17；屋面防水防水等级Ⅱ级，防水层耐用年限 15 年。屋面分为上人屋面和不上人屋面，上人保温屋面做法为高分子防水卷材；保温不上人屋面做法为高分子防水卷材，具体见专项方案；地上房间防水主要是厨房、卫生间及开水间等用水房的防水具体做法参见建筑设计说明。8、门窗：本工程的人防门窗规格具体见门窗统计表，平时出入口战时封堵为7000*3000（h）采用 2[10 焊接成矩形管 75 根，做法详 07FJ02-119；相邻防护单元间战时封堵尺寸 6000*3000（h）采用预制钢构件竖向密排，GBI 数量40，做法详见 07FJ02-125；所有防护设备均按国家有关图集要求，由专业厂家施工，上部门窗尺寸见门窗表，工程有甲级防火门与乙级防火门及丙级防火门、内门为木门，做法见 03J601-2 及 GB03-926-（1，2/37）其它外门窗为铝合金门窗；9、节能：节能设计依据《民用建筑热工设计规范》GB50176-93、《公共建筑节能设计标准》GB50189-2005、《江...
