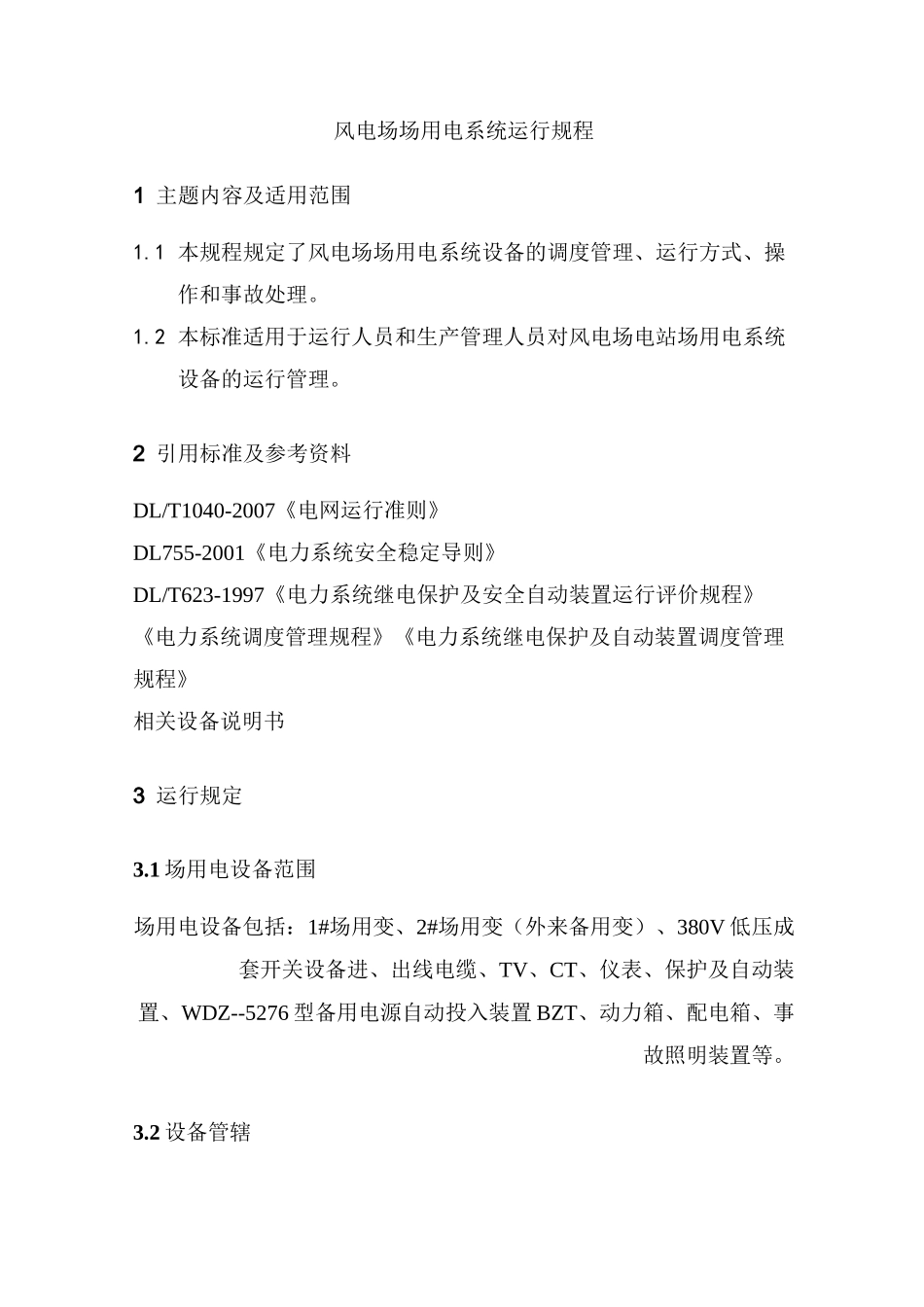

风电场场用电系统运行规程1 主题内容及适用范围1.1 本规程规定了风电场场用电系统设备的调度管理、运行方式、操作和事故处理。1.2 本标准适用于运行人员和生产管理人员对风电场电站场用电系统设备的运行管理。2 引用标准及参考资料DL/T1040-2007《电网运行准则》DL755-2001《电力系统安全稳定导则》DL/T623-1997《电力系统继电保护及安全自动装置运行评价规程》《电力系统调度管理规程》《电力系统继电保护及自动装置调度管理规程》相关设备说明书3 运行规定3.1 场用电设备范围场用电设备包括：1#场用变、2#场用变（外来备用变）、380V 低压成套开关设备进、出线电缆、TV、CT、仪表、保护及自动装置、WDZ--5276 型备用电源自动投入装置 BZT、动力箱、配电箱、事故照明装置等。3.2 设备管辖场用电设备由运行当班值长管辖，相关的设备操作、检修及试验应得到当班值长的许可。3.3 场用电设备投运条件3.3.1 新场用电设备投运条件3.3.1.1 场用电设备应有出厂质量证书、必要的检测、检验报告等。3.3.1.2 应有设备制造商提供的有效版本的设备技术规范，包括设备主要参数、各主要部件的参数、尺寸、重量等。3.3.1.3 现场试验报告、调试报告、交接验收报告等均已提交运行部门。3.3.1.4 设备标示齐全。3.3.1.5 应有经审批的场用电设备运行规程。3.3.2 场用电设备检修后的投运条件3.3.2.1 检修交待清楚明确，工作负责人已经签署“可以投运”意见。3.3.2.2 工作票已经终结。3.3.2.3 检修安全措施（地线、标示牌、遮拦等）已经拆除。3.3.2.4 常设安全措施已经恢复。3.4 运行方式3.4.1 场用电接线方式尚义石井风电场 400V 场用电系统是单母线不分段运行，400V 母线由 35kV 母线经 1#场用变降压后提供电源。同时 400V 母线还接入 2#场用变，作为风电场全场失压时的备用电源。3.4.2 场用变运行方式（考虑备自投装置投入，备用电源自投功能投入）3.4.2.11#场用电正常运行时，400V 母线带电运行，各场用变低压侧 400V 断路器状态和位置如下：401 断路器在连接位置且在合闸状态，402 断路器在连接位置但在分闸状态。3.4222#场用电正常运行时，400V 母线带电运行，各场用变低压侧400V 断路器状态和位置如下：402 断路器在连接位置且在合闸状态，401 断路器在连接位置且在分闸状态。3.4.3场用变运行方式(考虑备自投装置退出)3.4.3.11#场用电正常运行时，400V 母线带电运行，各场用变低压侧400V 断路器状态和位置如下：401...
