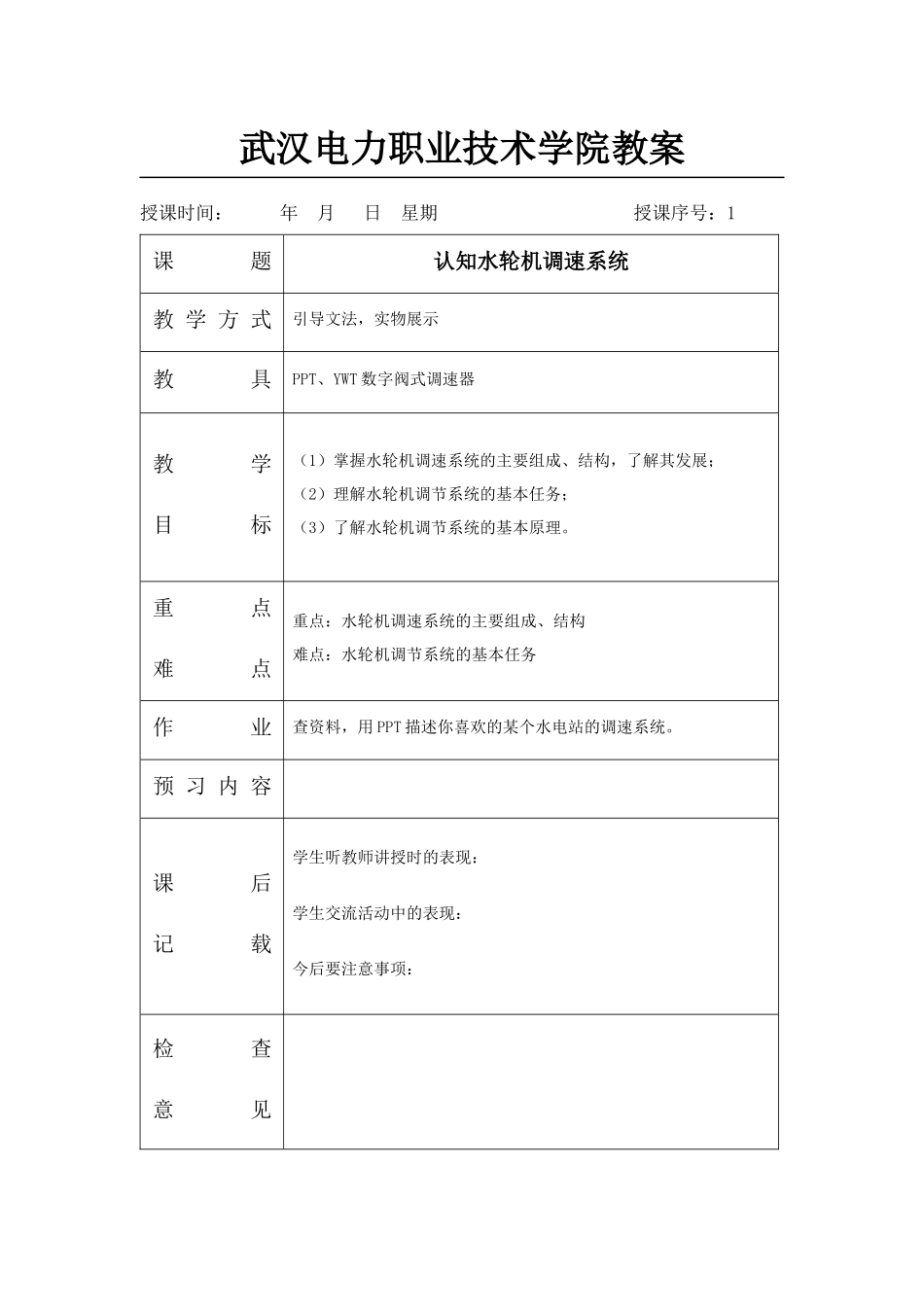

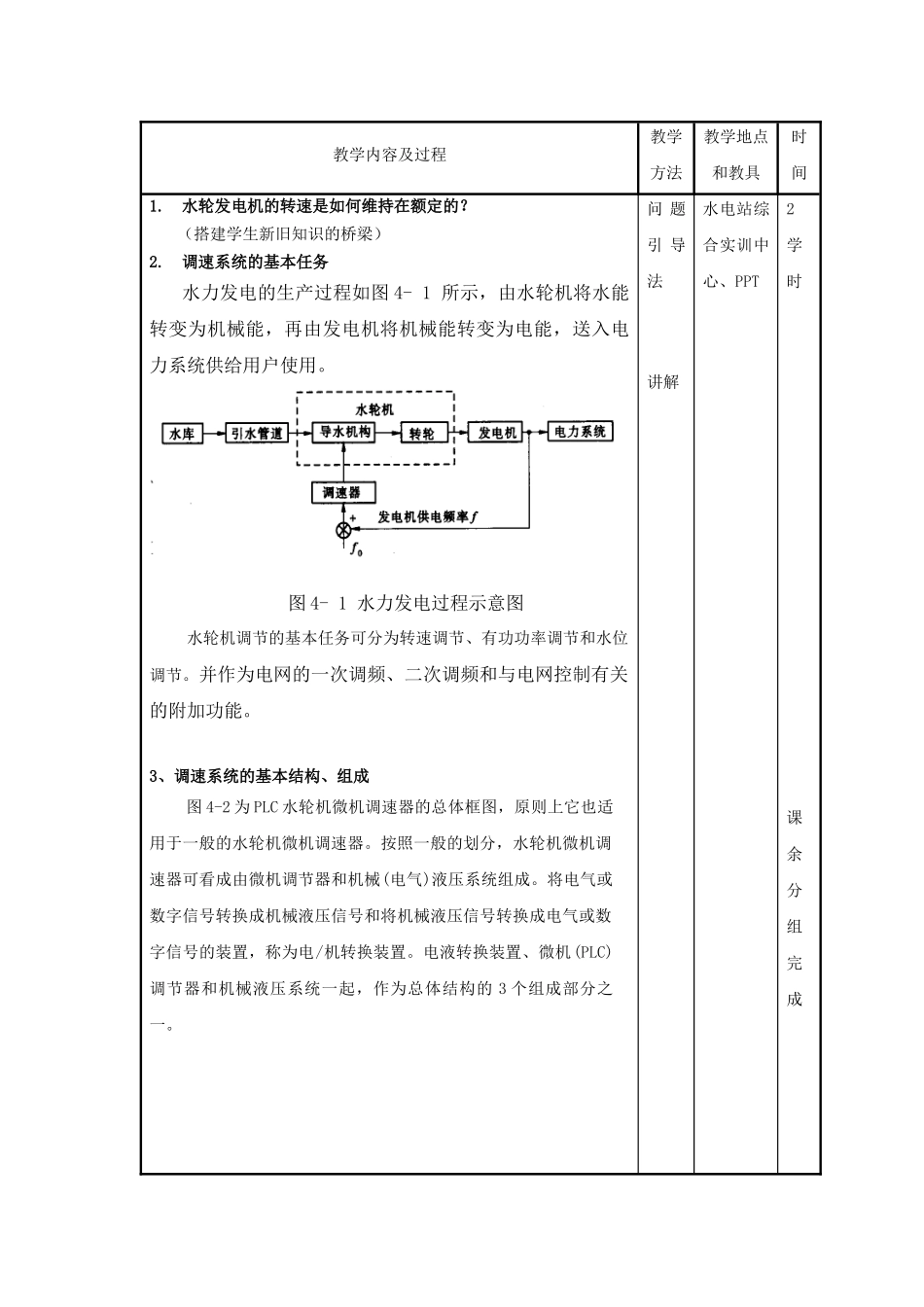

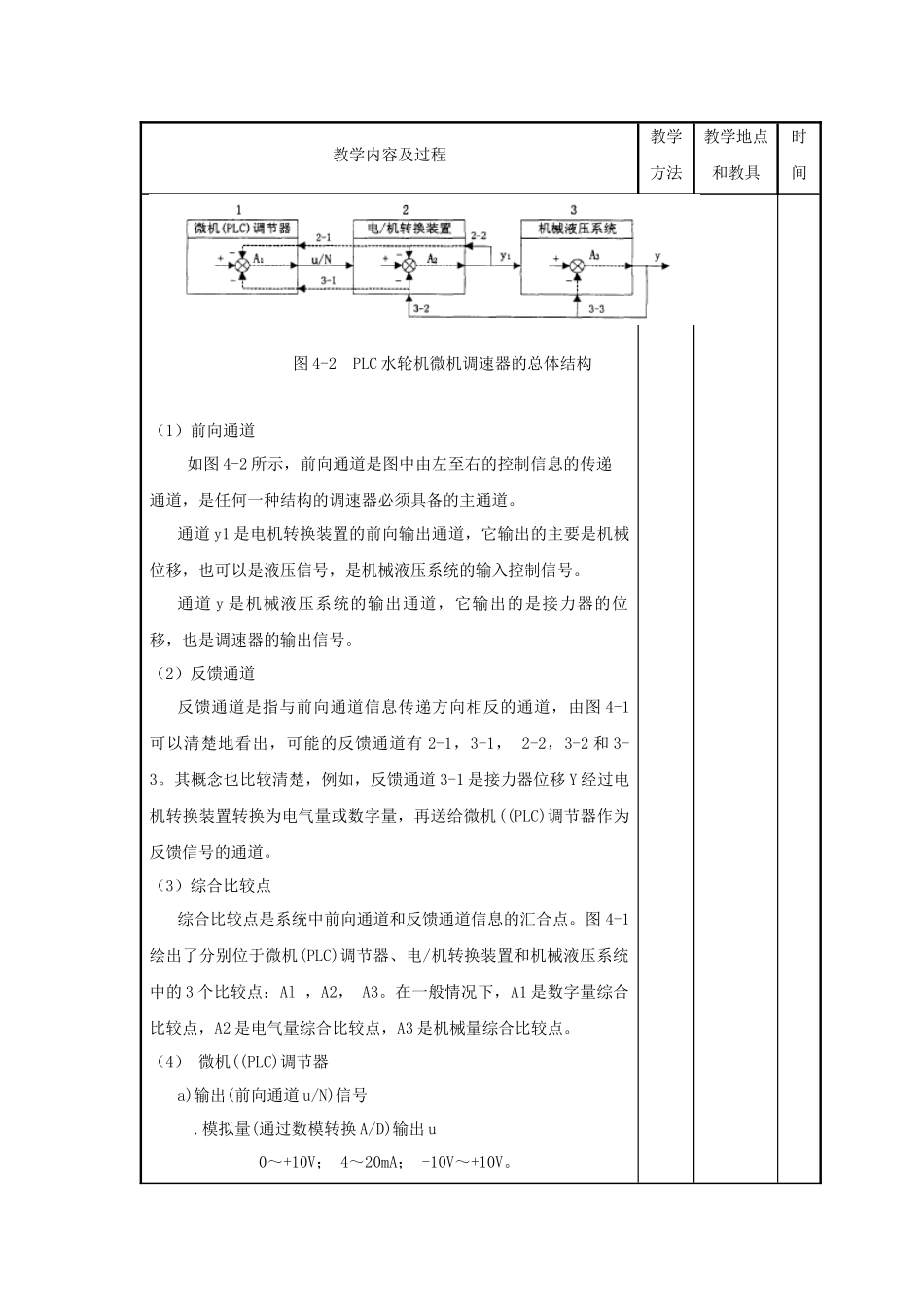

武汉电力职业技术学院教案授课时间： 年 月 日 星期 授课序号：1 课 题认知水轮机调速系统教 学 方 式引导文法，实物展示教 具PPT、YWT 数字阀式调速器教 学目 标（1）掌握水轮机调速系统的主要组成、结构，了解其发展；（2）理解水轮机调节系统的基本任务；（3）了解水轮机调节系统的基本原理。重 点难 点重点：水轮机调速系统的主要组成、结构难点：水轮机调节系统的基本任务作 业查资料，用 PPT 描述你喜欢的某个水电站的调速系统。预 习 内 容课 后记 载学生听教师讲授时的表现：学生交流活动中的表现：今后要注意事项：检 查意 见教学内容及过程教学方法教学地点和教具时间1.水轮发电机的转速是如何维持在额定的？（搭建学生新旧知识的桥梁）2.调速系统的基本任务水力发电的生产过程如图 4- 1 所示，由水轮机将水能转变为机械能，再由发电机将机械能转变为电能，送入电力系统供给用户使用。图 4- 1 水力发电过程示意图水轮机调节的基本任务可分为转速调节、有功功率调节和水位调节。并作为电网的一次调频、二次调频和与电网控制有关的附加功能。3、调速系统的基本结构、组成 图 4-2 为 PLC 水轮机微机调速器的总体框图，原则上它也适用于一般的水轮机微机调速器。按照一般的划分，水轮机微机调速器可看成由微机调节器和机械(电气)液压系统组成。将电气或数字信号转换成机械液压信号和将机械液压信号转换成电气或数字信号的装置，称为电/机转换装置。电液转换装置、微机(PLC)调节器和机械液压系统一起，作为总体结构的 3 个组成部分之一。问 题引 导法讲解水电站综合实训中心、PPT2学时课余分组完成教学内容及过程教学方法教学地点和教具时间 图 4-2 PLC 水轮机微机调速器的总体结构（1）前向通道如图 4-2 所示，前向通道是图中由左至右的控制信息的传递通道，是任何一种结构的调速器必须具备的主通道。 通道 y1 是电机转换装置的前向输出通道，它输出的主要是机械位移，也可以是液压信号，是机械液压系统的输入控制信号。通道 y 是机械液压系统的输出通道，它输出的是接力器的位移，也是调速器的输出信号。（2）反馈通道反馈通道是指与前向通道信息传递方向相反的通道，由图 4-1可以清楚地看出，可能的反馈通道有 2-1，3-1， 2-2，3-2 和 3-3。其概念也比较清楚，例如，反馈通道 3-1 是接力器位移 Y 经过电机转换装置转换为电气量或数字量，再送给微机((PLC)调节器作为反馈信号...
