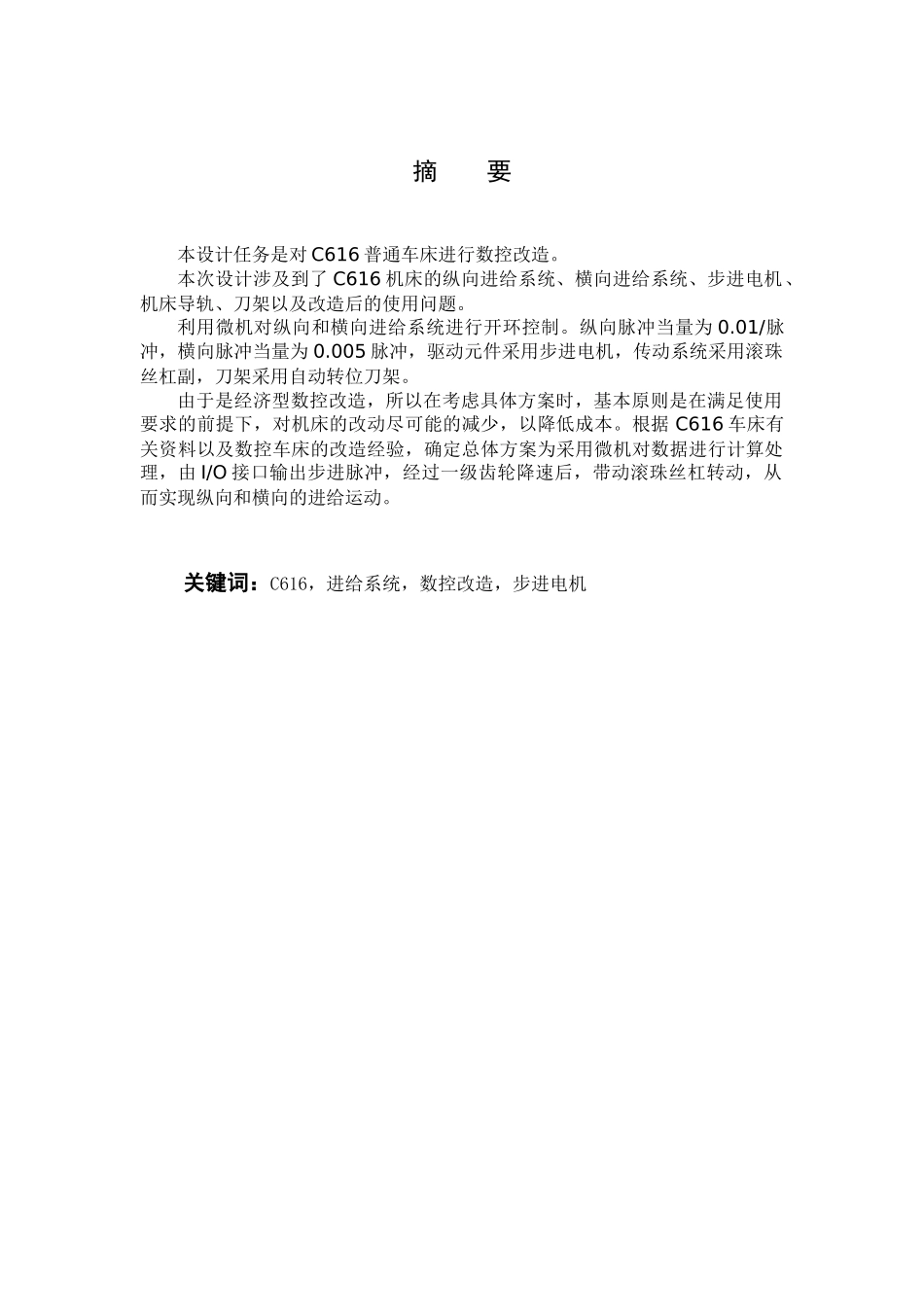

重庆大学本科/专科学生毕业设计（论文）C616 数控步进改造学 生：===xch===学 号：===2008===指导教师：==gg==助理指导教师：==y==专 业：机电一体化重庆大学机械工程学院二 O 一 O 年十月摘 要本设计任务是对 C616 普通车床进行数控改造。本次设计涉及到了 C616 机床的纵向进给系统、横向进给系统、步进电机、机床导轨、刀架以及改造后的使用问题。利用微机对纵向和横向进给系统进行开环控制。纵向脉冲当量为 0.01/脉冲，横向脉冲当量为 0.005 脉冲，驱动元件采用步进电机，传动系统采用滚珠丝杠副，刀架采用自动转位刀架。由于是经济型数控改造，所以在考虑具体方案时，基本原则是在满足使用要求的前提下，对机床的改动尽可能的减少，以降低成本。根据 C616 车床有关资料以及数控车床的改造经验，确定总体方案为采用微机对数据进行计算处理，由 I/O 接口输出步进脉冲，经过一级齿轮降速后，带动滚珠丝杠转动，从而实现纵向和横向的进给运动。关键词：C616，进给系统，数控改造，步进电机 目 录摘要……………………………………………………………………………………………Ⅰ1 绪 论…………………………………………………………………………………………11.1 我国数控车床的发展和产业化的现状及当今世界数控车床的发展的趋势…………… 11.2 C616 数控步进改造设计的目的及意义……………………………………………………21.3 本设计的内容和任务………………………………………………………………………32 总体方案设计……………………………………………………………………………52.1 设计任务…………………………………………………………………………………… 52.2 总体方案确定……………………………………………………………………………… 53 机械部分设计……………………………………………………………………………73.1 进给系统的设计计算……………………………………………………………………… 73.1.1 横向进给系统………………………………………………………………………… 73.1.2 纵向进给系统………………………………………………………………………… 73.2 传动计算………………………………………………………………………………… 73.2.1 确定齿轮模数及有关尺寸…………………………………………………………… 83.3 切削力的计算……………………………………………...
