鲁大线桥涵工程施工组织设计模版VIP免费

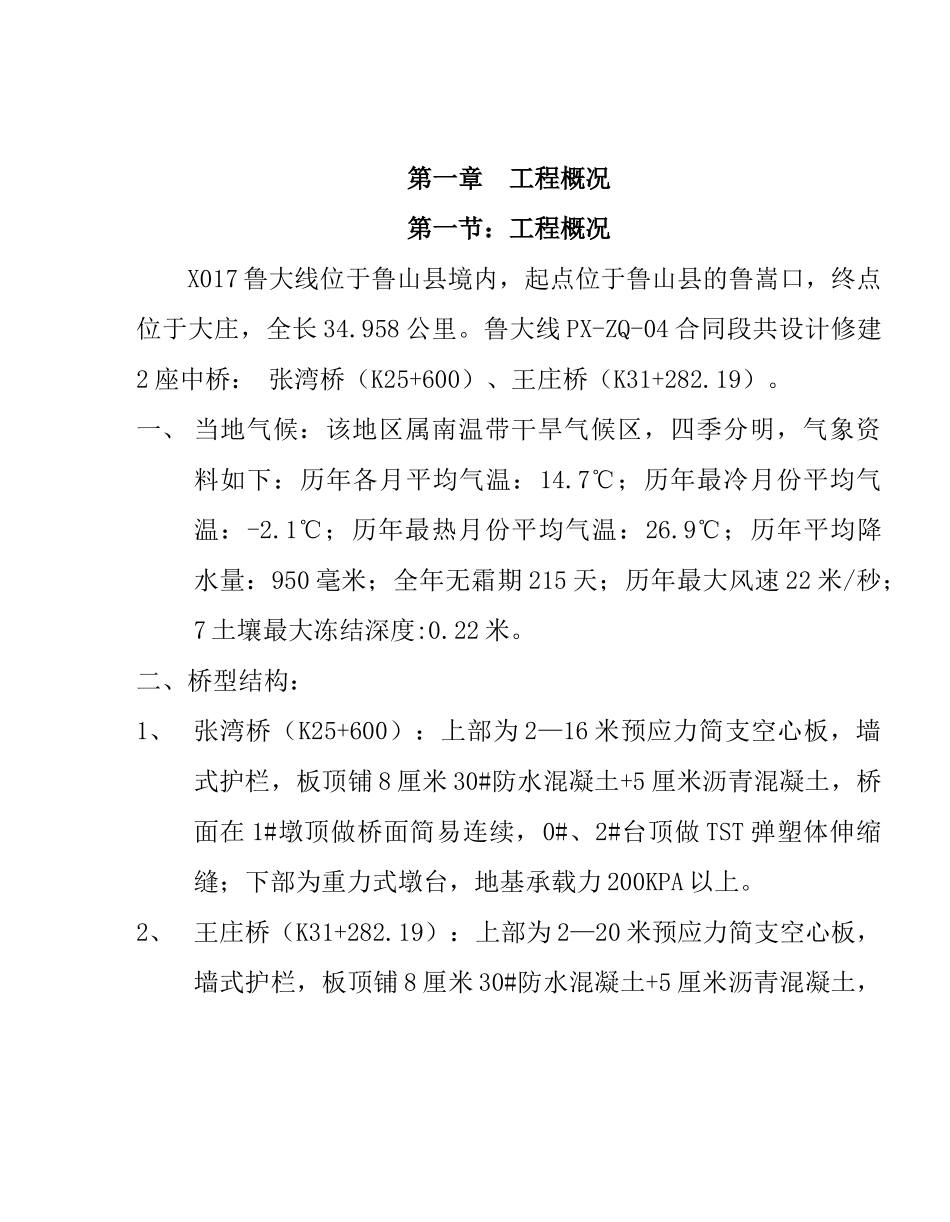

第一章 工程概况第一节：工程概况X017 鲁大线位于鲁山县境内，起点位于鲁山县的鲁嵩口，终点位于大庄，全长 34.958 公里。鲁大线 PX-ZQ-04 合同段共设计修建2 座中桥： 张湾桥（K25+600）、王庄桥（K31+282.19）。一、 当地气候：该地区属南温带干旱气候区，四季分明，气象资料如下：历年各月平均气温：14.7℃；历年最冷月份平均气温：-2.1℃；历年最热月份平均气温：26.9℃；历年平均降水量：950 毫米；全年无霜期 215 天；历年最大风速 22 米/秒；7 土壤最大冻结深度:0.22 米。二、桥型结构：1、 张湾桥（K25+600）：上部为 2—16 米预应力简支空心板，墙式护栏，板顶铺 8 厘米 30#防水混凝土+5 厘米沥青混凝土，桥面在 1#墩顶做桥面简易连续，0#、2#台顶做 TST 弹塑体伸缩缝；下部为重力式墩台，地基承载力 200KPA 以上。2、 王庄桥（K31+282.19）：上部为 2—20 米预应力简支空心板，墙式护栏，板顶铺 8 厘米 30#防水混凝土+5 厘米沥青混凝土，桥面在 1#墩顶做桥面简易连续，0#、2#台顶做 TST 弹塑体伸缩缝；下部为重力式墩台，地基承载力 200KPA 以上。三、设计荷载：汽车—超 20 级 挂车—120四、桥面宽度：净—7+2*0.5 米护栏；第二节：自然条件鲁山县位于河南省西部，伏牛山东麓，东临煤城平顶山，北接省会郑州，西与洛阳相望，南与南阳毗连。总面积 2407 平方公里，辖五镇十七乡，554 个行政村。西南北三面环山，西高东低，山脉连绵，河流纵横，东向开口与黄淮平原相连。水资源比较丰富，发源于石人山东麓的大沙河，由西向东贯穿全境，全县水资源总量9.4 亿立方米；地处北亚热带和南暖温带交叉处，四季分明，气候温和，日照充足，雨量适中，无霜期长，适宜各种植物生长，冬不严寒，夏不酷热。 第三节：工期、质量保证措施根据《施工招标文件》要求：1、工期为六个月，2003 年 6 月 1 日开工，2003 年 11 月 31 日竣工，桥梁工程的施工工艺及工期保证措施见第三章和第四章。3、 工程质量：确保全部工程达到国家及交通部现行的工程质量验收标准。确保优良工程。工程一次验收合格率达到100%，优良率 90%以上，并满足全线创优规划要求。详见桥梁工程的施工工艺、质量保证措施。第二章总体施工组织布置及规划第一节：编制依据一、《施工招标文件》及设计图纸和各种技术资料。二、2003 年 5 月 16 日在县乡道路管理处举行的标前会议精神，答疑及补疑书等各种资料。三、国家...
