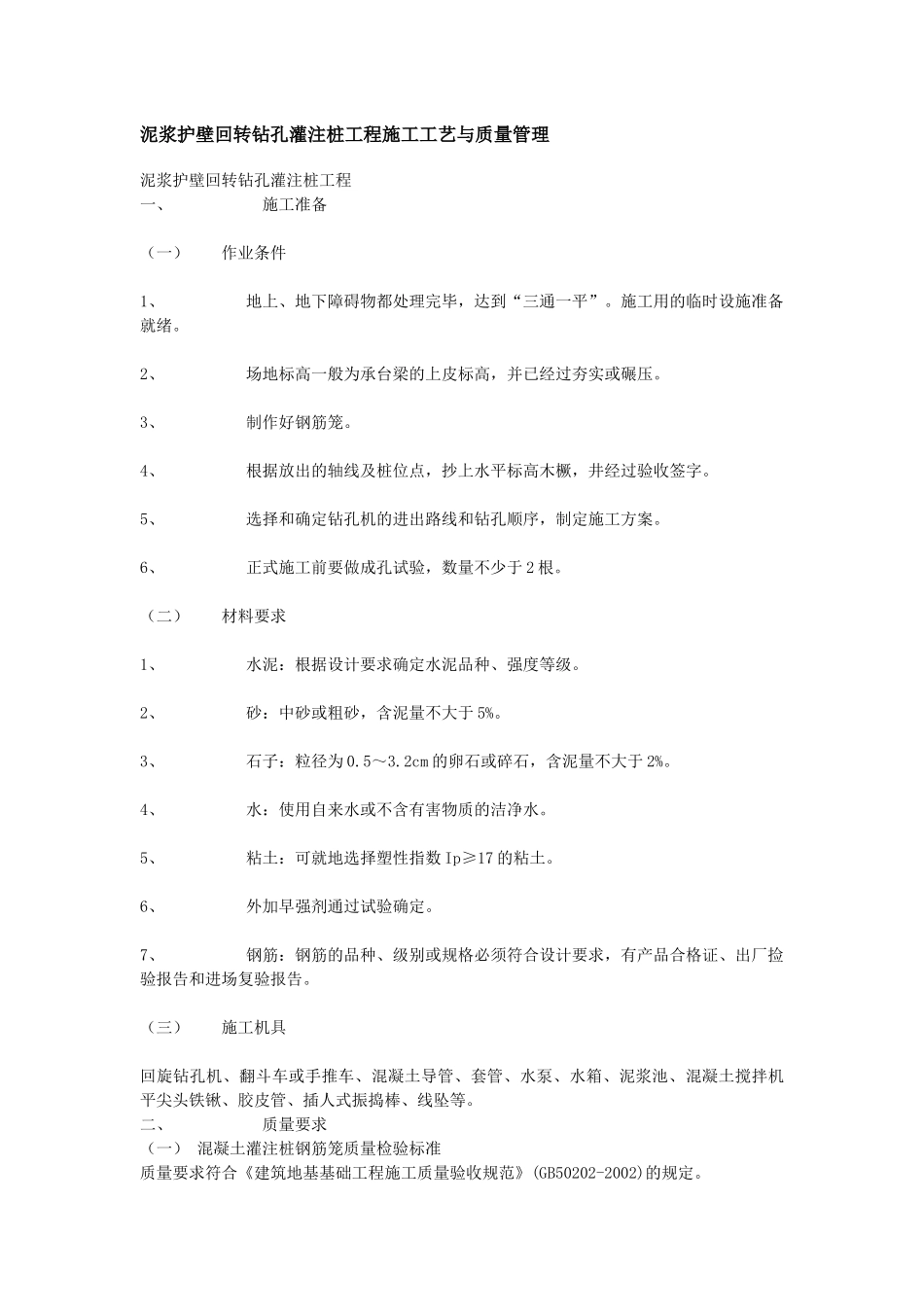

泥浆护壁回转钻孔灌注桩工程施工工艺与质量管理泥浆护壁回转钻孔灌注桩工程一、 施工准备(一) 作业条件1、 地上、地下障碍物都处理完毕,达到“三通一平”。施工用的临时设施准备就绪。2、 场地标高一般为承台梁的上皮标高,并已经过夯实或碾压。3、 制作好钢筋笼。4、 根据放出的轴线及桩位点,抄上水平标高木橛,井经过验收签字。5、 选择和确定钻孔机的进出路线和钻孔顺序,制定施工方案。6、 正式施工前要做成孔试验,数量不少于 2 根。(二) 材料要求1、 水泥:根据设计要求确定水泥品种、强度等级。2、 砂:中砂或粗砂,含泥量不大于 5%。3、 石子:粒径为 0.5~3.2cm 的卵石或碎石,含泥量不大于 2%。4、 水:使用自来水或不含有害物质的洁净水。5、 粘土:可就地选择塑性指数 Ip≥17 的粘土。6、 外加早强剂通过试验确定。7、 钢筋:钢筋的品种、级别或规格必须符合设计要求,有产品合格证、出厂捡验报告和进场复验报告。(三) 施工机具回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机平尖头铁锹、胶皮管、插人式振捣棒、线坠等。 二、 质量要求(一) 混凝土灌注桩钢筋笼质量检验标准质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002)的规定。项 序检查项目允 许偏 差或 允许 值( mm)主控项目1主筋间距±102多节桩锚固钢筋位置100一般项目1钢筋材质检验设 计要求2箍筋间距±203直径 ±10(二) 混凝土灌注桩的桩位偏差灌注桩的桩位偏差必须符合下表规定。桩顶标高至少要比设计标高高出 0.5m。每浇注 50m3必须有 l 组试件,小于 50m3 的桩每根桩必须有 l 组试件。序号成孔方法桩径允许偏垂直度允许桩 位允 许偏 差值( mm差(mm)偏差(mm))1~3根单排桩基垂直于中心线方向和群桩基础的边桩条形桩基沿中心线方向和群桩基础的中间桩D≤1000mm±50<1D/6,且不大于100D/4,且不大于150D>1000mm±50100+0.150+0.01H01HD≤500mm-20<170150D>500mm1001503干成孔灌注桩-20<170150混凝土护壁+50<0.550150钢套管护壁+50<1100200注:1.桩径允许偏差的负值是指个别断面。2.采用复打、反插法施工的桩,其桩径允许偏差不受上表限制。3.H 为 施 工 现场地面标高与桩顶设计标高的距离, D 为设计桩径。( 三 ) 混 凝土灌注桩质量标准质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002)的规定。项序检查项目允...
