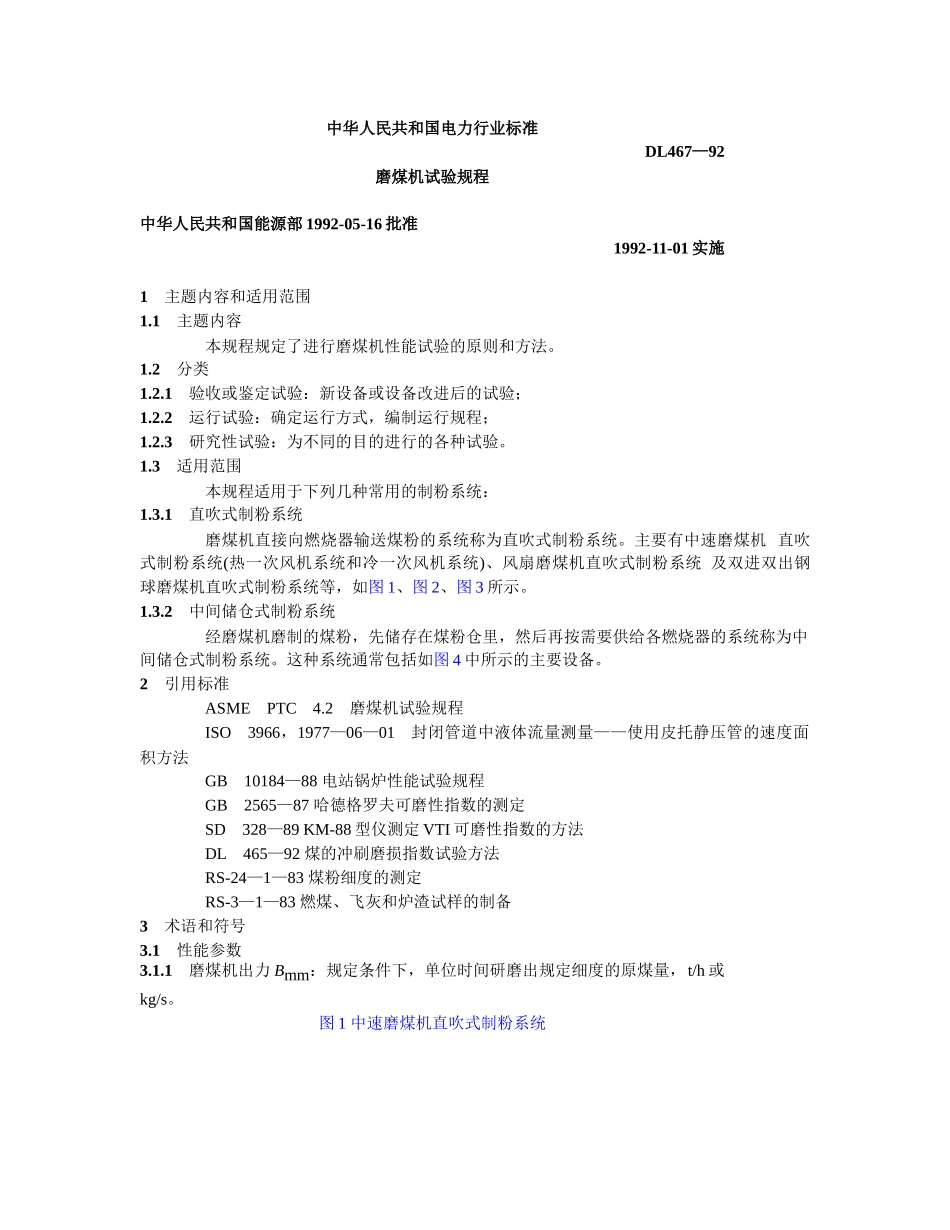

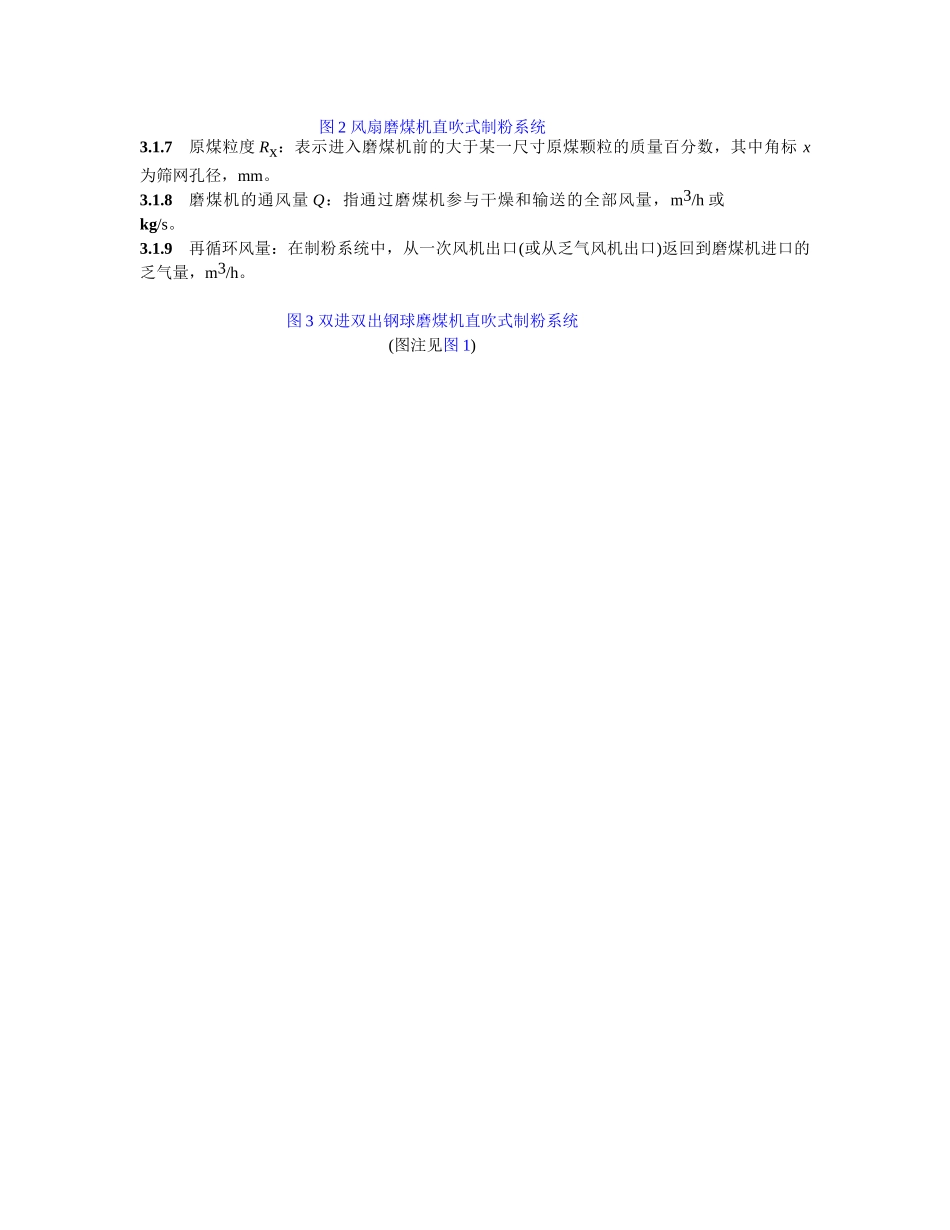

中华人民共和国电力行业标准 DL467—92 磨煤机试验规程 中华人民共和国能源部 1992-05-16 批准 1992-11-01 实施 1 主题内容和适用范围 1.1 主题内容 本规程规定了进行磨煤机性能试验的原则和方法。 1.2 分类 1.2.1 验收或鉴定试验:新设备或设备改进后的试验; 1.2.2 运行试验:确定运行方式,编制运行规程; 1.2.3 研究性试验:为不同的目的进行的各种试验。 1.3 适用范围 本规程适用于下列几种常用的制粉系统: 1.3.1 直吹式制粉系统 磨煤机直接向燃烧器输送煤粉的系统称为直吹式制粉系统。主要有中速磨煤机 直吹式制粉系统(热一次风机系统和冷一次风机系统)、风扇磨煤机直吹式制粉系统 及双进双出钢球磨煤机直吹式制粉系统等,如图 1、图 2、图 3 所示。 1.3.2 中间储仓式制粉系统 经磨煤机磨制的煤粉,先储存在煤粉仓里,然后再按需要供给各燃烧器的系统称为中间储仓式制粉系统。这种系统通常包括如图 4 中所示的主要设备。 2 引用标准 ASME PTC 4.2 磨煤机试验规程 ISO 3966,1977—06—01 封闭管道中液体流量测量——使用皮托静压管的速度面积方法 GB 10184—88 电站锅炉性能试验规程 GB 2565—87 哈德格罗夫可磨性指数的测定 SD 328—89 KM-88 型仪测定 VTI 可磨性指数的方法 DL 465—92 煤的冲刷磨损指数试验方法 RS-24—1—83 煤粉细度的测定 RS-3—1—83 燃煤、飞灰和炉渣试样的制备 3 术语和符号 3.1 性能参数 3.1.1 磨煤机出力 Bmm:规定条件下,单位时间研磨出规定细度的原煤量,t/h 或 kg/s。 图 1 中速磨煤机直吹式制粉系统 (a)热一次风机系统;(b)冷一次风机系统 1—锅炉;2—空气预热器;3—送风机;4—给煤机;5—下降干燥管; 6—磨煤机;7—木块分离器;8—粗粉分离器;9—防爆门; 10—细粉分离器;11—锁气器;12—木屑分离器;13—换向器; 14—吸潮管;15—螺旋输粉机;16—煤粉仓;17—给粉机; 18—风粉混合器;19—一次风箱;20—一次风机;21—乏气风箱; 22—乏气风机;23—二次风箱;24—喷燃器;25—乏气喷嘴; 26—煤粉分配器;27—隔绝门;28—风量测量装置;29—密封风机; 30—冷烟风机(含图 2、图 3、图 4 注) 3.1.2 磨煤机最大出力:磨煤机研磨出的煤粉能满足锅炉燃烧要求并能稳定运行时的最大出力。 3.1.3 煤粉细度 Rx%:用标准筛确定的某一粒径煤粉颗粒的质量百分数,用某一规定筛网上的剩余量占全部筛分...
