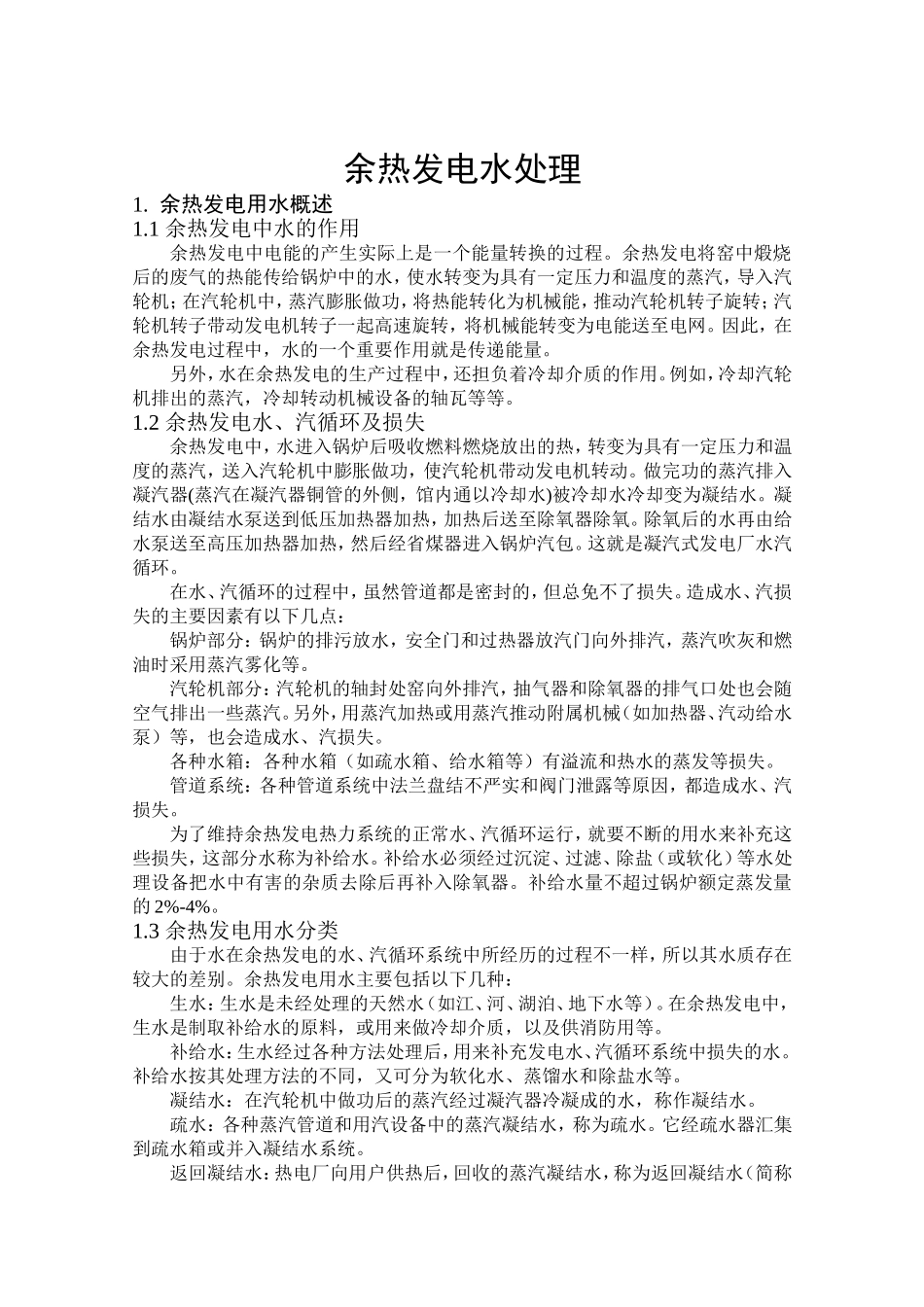

余热发电水处理1.余热发电用水概述1.1余热发电中水的作用余热发电中电能的产生实际上是一个能量转换的过程。余热发电将窑中煅烧后的废气的热能传给锅炉中的水,使水转变为具有一定压力和温度的蒸汽,导入汽轮机;在汽轮机中,蒸汽膨胀做功,将热能转化为机械能,推动汽轮机转子旋转;汽轮机转子带动发电机转子一起高速旋转,将机械能转变为电能送至电网。因此,在余热发电过程中,水的一个重要作用就是传递能量。另外,水在余热发电的生产过程中,还担负着冷却介质的作用。例如,冷却汽轮机排出的蒸汽,冷却转动机械设备的轴瓦等等。1.2余热发电水、汽循环及损失余热发电中,水进入锅炉后吸收燃料燃烧放出的热,转变为具有一定压力和温度的蒸汽,送入汽轮机中膨胀做功,使汽轮机带动发电机转动。做完功的蒸汽排入凝汽器(蒸汽在凝汽器铜管的外侧,馆内通以冷却水)被冷却水冷却变为凝结水。凝结水由凝结水泵送到低压加热器加热,加热后送至除氧器除氧。除氧后的水再由给水泵送至高压加热器加热,然后经省煤器进入锅炉汽包。这就是凝汽式发电厂水汽循环。在水、汽循环的过程中,虽然管道都是密封的,但总免不了损失。造成水、汽损失的主要因素有以下几点:锅炉部分:锅炉的排污放水,安全门和过热器放汽门向外排汽,蒸汽吹灰和燃油时采用蒸汽雾化等。汽轮机部分:汽轮机的轴封处窑向外排汽,抽气器和除氧器的排气口处也会随空气排出一些蒸汽。另外,用蒸汽加热或用蒸汽推动附属机械(如加热器、汽动给水泵)等,也会造成水、汽损失。各种水箱:各种水箱(如疏水箱、给水箱等)有溢流和热水的蒸发等损失。管道系统:各种管道系统中法兰盘结不严实和阀门泄露等原因,都造成水、汽损失。为了维持余热发电热力系统的正常水、汽循环运行,就要不断的用水来补充这些损失,这部分水称为补给水。补给水必须经过沉淀、过滤、除盐(或软化)等水处理设备把水中有害的杂质去除后再补入除氧器。补给水量不超过锅炉额定蒸发量的2%-4%。1.3余热发电用水分类由于水在余热发电的水、汽循环系统中所经历的过程不一样,所以其水质存在较大的差别。余热发电用水主要包括以下几种:生水:生水是未经处理的天然水(如江、河、湖泊、地下水等)。在余热发电中,生水是制取补给水的原料,或用来做冷却介质,以及供消防用等。补给水:生水经过各种方法处理后,用来补充发电水、汽循环系统中损失的水。补给水按其处理方法的不同,又可分为软化水、蒸馏水和除盐水等。凝结水:在汽轮机中做功后的蒸汽经过凝汽器冷凝成的水,称作凝结水。疏水:各种蒸汽管道和用汽设备中的蒸汽凝结水,称为疏水。它经疏水器汇集到疏水箱或并入凝结水系统。返回凝结水:热电厂向用户供热后,回收的蒸汽凝结水,称为返回凝结水(简称返回水)。其中又有热网加热器凝结水和生产返回凝结水之分。给水:送往锅炉的水称为给水。凝汽式发电厂的给水,主要由汽轮机凝结水、补给水和各种疏水组成。热电厂的给水组成中,还包括返回凝结水。锅炉水:在锅炉本体的蒸发系统中流动着的水,称为锅炉水,简称炉水。冷却水:作为冷却介质的水称为冷却水。在余热发电中冷却水主要是通过凝汽器用以冷却汽轮机排汽的水。1.4余热发电水处理的重要性余热发电热力系统中水、汽质量的好、坏,是影响发电热力设备(如锅炉、汽轮机等)安全、经济运行的重要因素之一。没有经过净化处理的天然水含有许多杂质,这种水是不允许进入水、汽循环系统的。为了保证热力系统中有良好的水质,必须对天然水进行适当的净化处理和严格的监督水、汽质量,否则就会引起下列危害:1、热力设备结垢如果进入锅炉或其他热交换器中的水,含有杂质(特别是高价金属离子),经过一段时间运行后,在和水接触的受热面上,会生成一些固体附着物,这种现象称为结垢,这些固体附着物称为水垢。结垢对锅炉(或交换器)的安全、经济运行有很大危害。这是因为水垢的导热性能比金属差几百倍,而这些水垢又极易在热负荷很高的锅炉炉管中生成。这时,会使结垢部位的金属管壁温度过高,引起金属强度下降,这样在管内压力的作用下,就会发生管道局部变形、产生鼓包,甚至引起爆管等严重事故。结垢...
