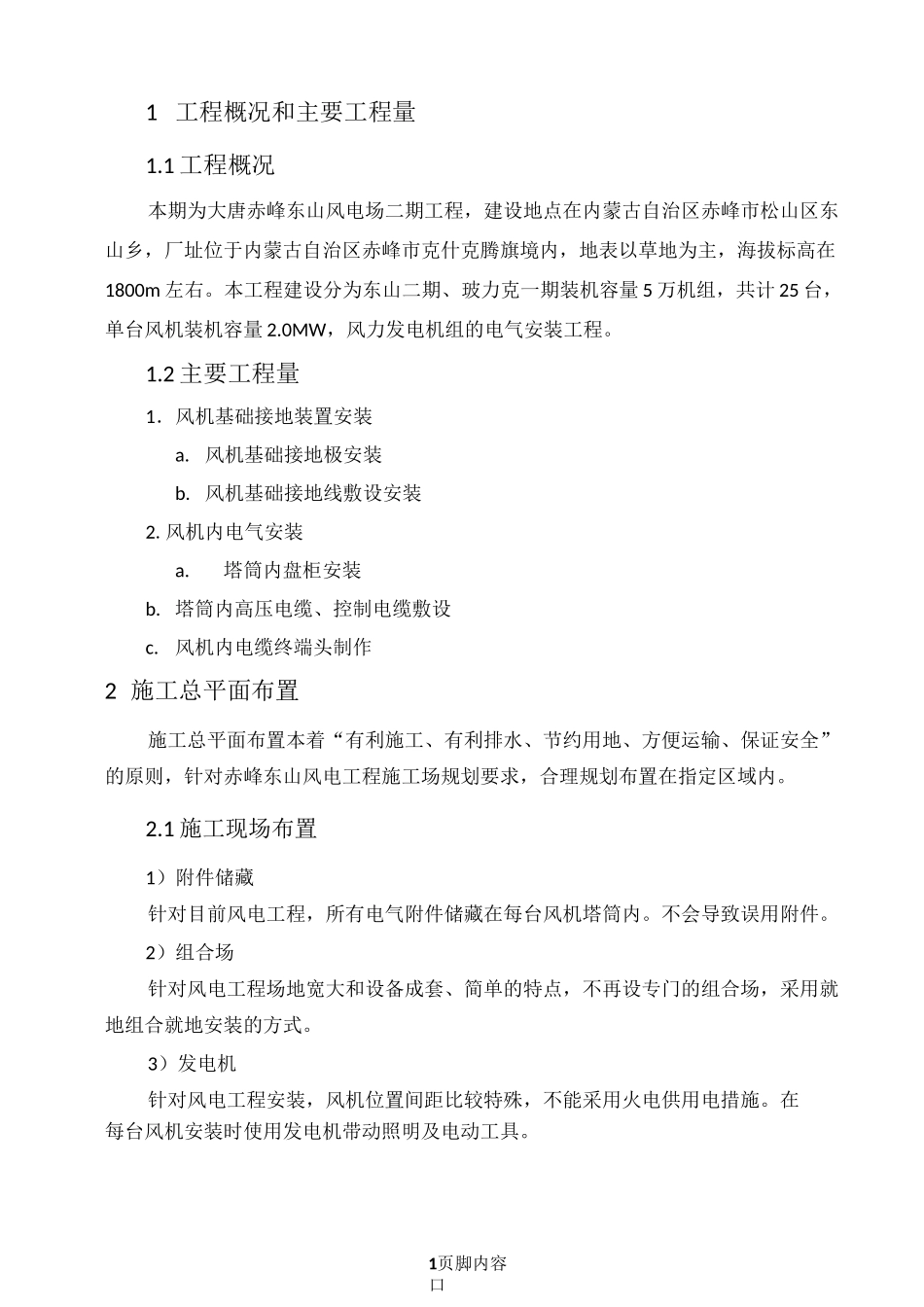

1页脚内容口1 工程概况和主要工程量1.1 工程概况本期为大唐赤峰东山风电场二期工程，建设地点在内蒙古自治区赤峰市松山区东山乡，厂址位于内蒙古自治区赤峰市克什克腾旗境内，地表以草地为主，海拔标高在1800m 左右。本工程建设分为东山二期、玻力克一期装机容量 5 万机组，共计 25 台，单台风机装机容量 2.0MW，风力发电机组的电气安装工程。1.2 主要工程量1．风机基础接地装置安装a. 风机基础接地极安装b. 风机基础接地线敷设安装2.风机内电气安装a.塔筒内盘柜安装b. 塔筒内高压电缆、控制电缆敷设c.风机内电缆终端头制作2 施工总平面布置施工总平面布置本着“有利施工、有利排水、节约用地、方便运输、保证安全”的原则，针对赤峰东山风电工程施工场规划要求，合理规划布置在指定区域内。2.1 施工现场布置1）附件储藏针对目前风电工程，所有电气附件储藏在每台风机塔筒内。不会导致误用附件。2）组合场针对风电工程场地宽大和设备成套、简单的特点，不再设专门的组合场，采用就地组合就地安装的方式。3）发电机针对风电工程安装，风机位置间距比较特殊，不能采用火电供用电措施。在每台风机安装时使用发电机带动照明及电动工具。2页脚内容口3 现场管理组织3.1 施工组织机构的设置本工程实行项目经理负责制。以专业管理为施工组织主体、以资源配置为支撑，以策划与监督为保障，以文明建设为思想基础的项目管理模式，并针对本工程专门对组织机构和组织方式进行了优化。建立明确的专业分工体系。以职能明确、接口清晰、策划到位、指挥快捷为落脚点。（见附图）3.2 劳动力配置计划1）劳动力计划表2007 年 72007 年82007 年92007 年2007 年2007 年月月月10 月11 月12 月工平高平高平高平高平高平高均峰均峰均峰均峰均峰均峰电气111112121222工260580808005111211焊5659475049技术111111111111人员管理232222222222人员物资121212121212管理后勤232323232323服务经警111111111111保卫0000000000004.1 电气专业施工方案4.1.1 施工组织电气专业工程质量标准“确保达标投产，争创国优工程”。满足安装需要和必要的形象进度为宗旨，以点带面，以样板事例带动整个工程，对施工中的重点、难点和关键点，超前策划、预控和过程控制相结合，充分的施工准备、严密的专业施工组织、合理安排工序的交叉、与安装工程和其它标段密切配合、施工资料与工程同步。3页脚内容口1）施工管理策划选取工程管理经验丰富的技术管理人员；组织职工...
