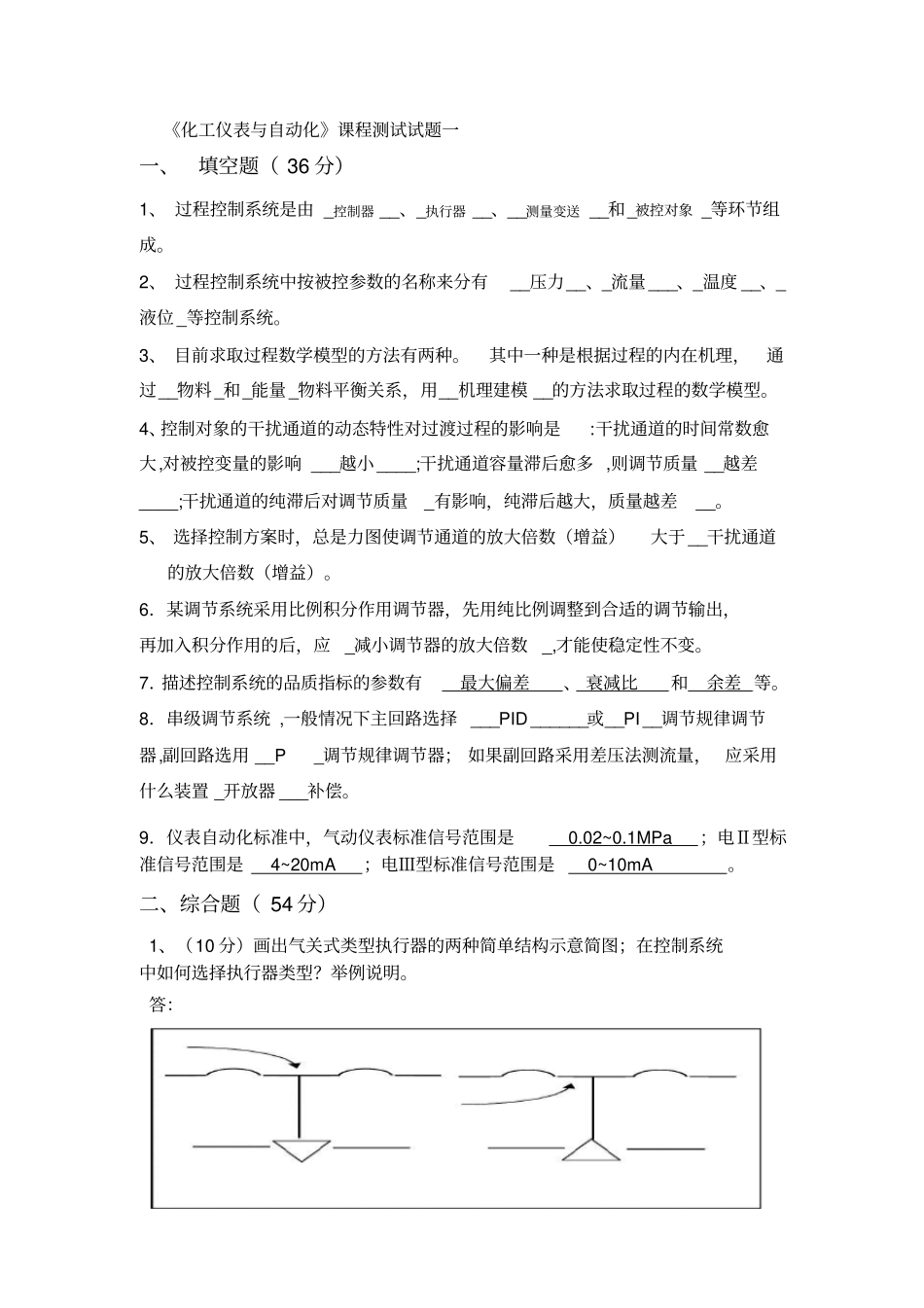

《化工仪表与自动化》课程测试试题一一、填空题（ 36 分）1、 过程控制系统是由 _控制器 __、_执行器 __、__测量变送 __和_被控对象 _等环节组成。2、 过程控制系统中按被控参数的名称来分有__压力__、_流量 ___、_温度 __、_液位 _等控制系统。3、 目前求取过程数学模型的方法有两种。其中一种是根据过程的内在机理，通过__物料 _和_能量 _物料平衡关系，用__机理建模 __的方法求取过程的数学模型。4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响 ___越小 ____;干扰通道容量滞后愈多 ,则调节质量 __越差____;干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差__。5、 选择控制方案时，总是力图使调节通道的放大倍数（增益）大于 __干扰通道的放大倍数（增益）。6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变。7．描述控制系统的品质指标的参数有最大偏差、 衰减比和余差 等。8．串级调节系统 ,一般情况下主回路选择 ___PID ______或__PI __调节规律调节器,副回路选用 __P_调节规律调节器； 如果副回路采用差压法测流量， 应采用什么装置 _开放器 ___补偿。9．仪表自动化标准中，气动仪表标准信号范围是0.02~0.1MPa；电Ⅱ型标准信号范围是4~20mA；电Ⅲ型标准信号范围是0~10mA。二、综合题（ 54 分）1、（10 分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。答：在控制系统中， 执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。 如：加热炉温度控制， 当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。2、（ 14 分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。但实际中热电偶冷端温度不等于零，且经常波动，这必然造成输出减少，所以要进行热电偶的冷端温度补偿。②热电偶常用的冷端温度补偿方法有：冰浴法、公式计算法、仪表机械零点调整法、电桥补偿法和补偿热电偶③?冰浴法：用冰槽使t 0保持零度。?计算法： E AB（t，0）＝ EAB（t，t 0）＋ EAB （t0，0）?仪表零点调整法：将仪表的机械零点调到t0?补偿电桥法：用...
