化工原理课程设计简易步骤VIP免费

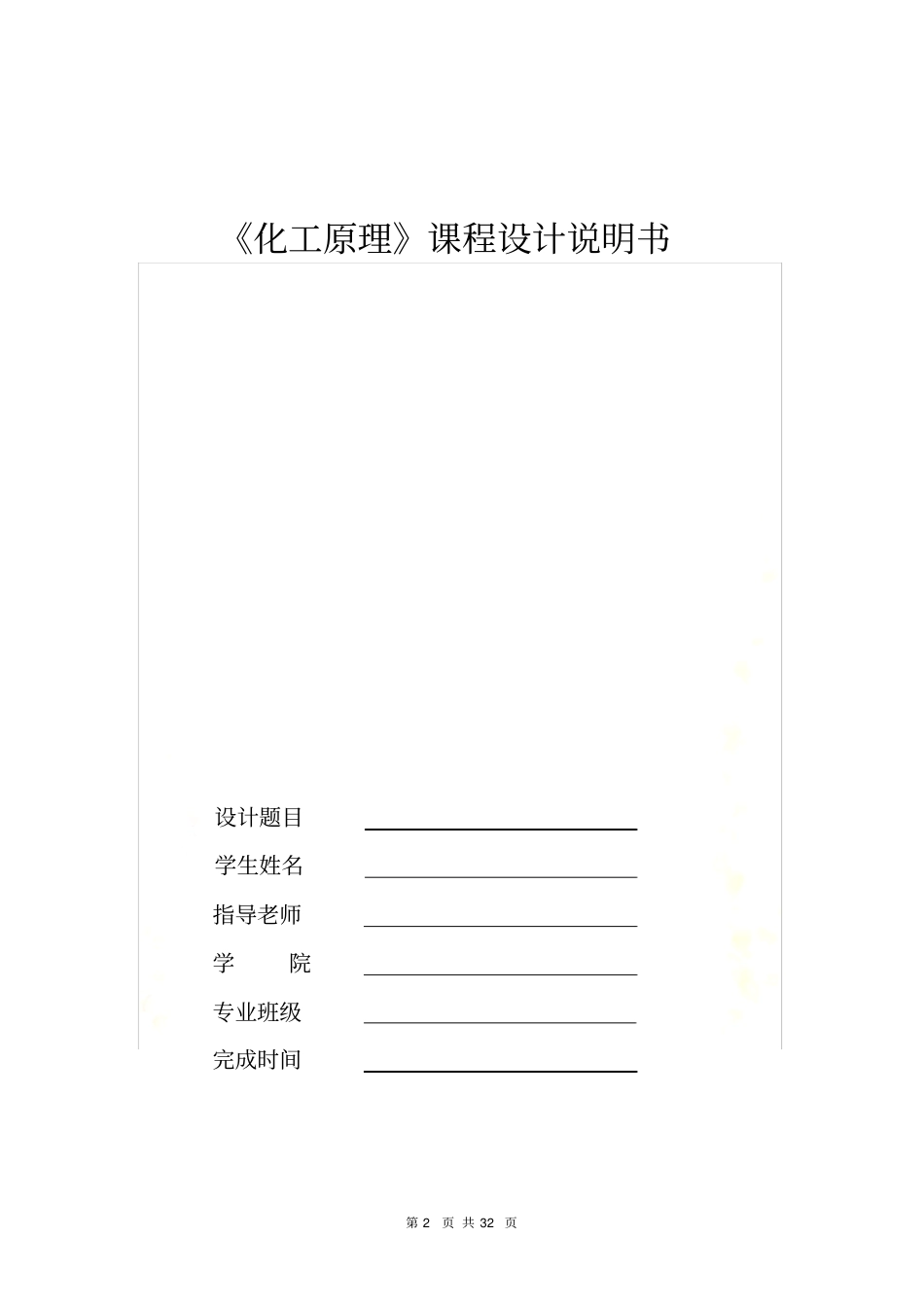

化工原理课程设计简易步骤第 2 页 共 32 页《化工原理》课程设计说明书设计题目学生姓名指导老师学院专业班级完成时间第 3 页 共 32 页第 4 页 共 32 页目录1.设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）2.设计方案的确定与工艺流程的说明⋯⋯⋯⋯⋯⋯⋯（）3.精馏塔的物料衡算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）4.塔板数的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（ ）5.精馏段操作工艺条件及相关物性数据的计算⋯⋯⋯（）6.精馏段的汽液负荷计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）7.精馏段塔体主要工艺尺寸的计算⋯⋯⋯⋯⋯⋯⋯（）8.精馏段塔板主要工艺尺寸的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）9.精馏段塔高的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（ ）10. 精馏段塔板的流体力学验算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）11. 精馏段塔板的汽液负荷性能图⋯⋯⋯⋯⋯⋯⋯⋯⋯（）12. 精馏段计算结果汇总⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（ ）13. 设计评述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（ ）14. 参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）15. 附件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）附件 1：附图 1 精馏工艺流程图⋯⋯⋯⋯⋯⋯⋯⋯⋯（ ）附件 2：附图 2 降液管参数图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）附件 3：附图 3 塔板布孔图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）第 5 页 共 32 页板式塔设计简易步骤一、 设计方案的确定及工艺流程的说明对塔型板型、工艺流程、加料状态、塔顶蒸汽冷凝方式、塔釜加热方式等进行说明，并绘制工艺流程图。（图可附在后面）二、 精馏塔物料衡算：见教材P270 计算出 F、D、W，单位： kmol/h 三、 塔板数的确定1. 汽液相平衡数据：查资料或计算确定相平衡数据， 并绘制t-x-y图。2. 确定回流比：先求出最小回流比：P266。再确定适宜回流比： P268。3. 确定理论板数逐板法或梯级图解法（塔顶采用全凝器）计算理论板层数，并确定加料板位置：P257-258 。（逐板法需先计算相对挥发度）确定精馏段理论板数N1、提馏段理论板数 N2 第 6 页 共 32 页4. 确定实际板数：估算塔板效率： P285。（①需知全塔平均温度，可由 t-x-y图确定塔顶、塔底温度， 或通过试差确定塔顶、 塔底温度，再取算术平均值。 ②需知相对挥发度，可由安托因方程求平均温度下的饱和蒸汽压，再按理想溶液计算。）由塔板效率计算精馏段、 提馏段的实际板层数 N1’,N2’： P284 式 6-67。四、 精馏段...
