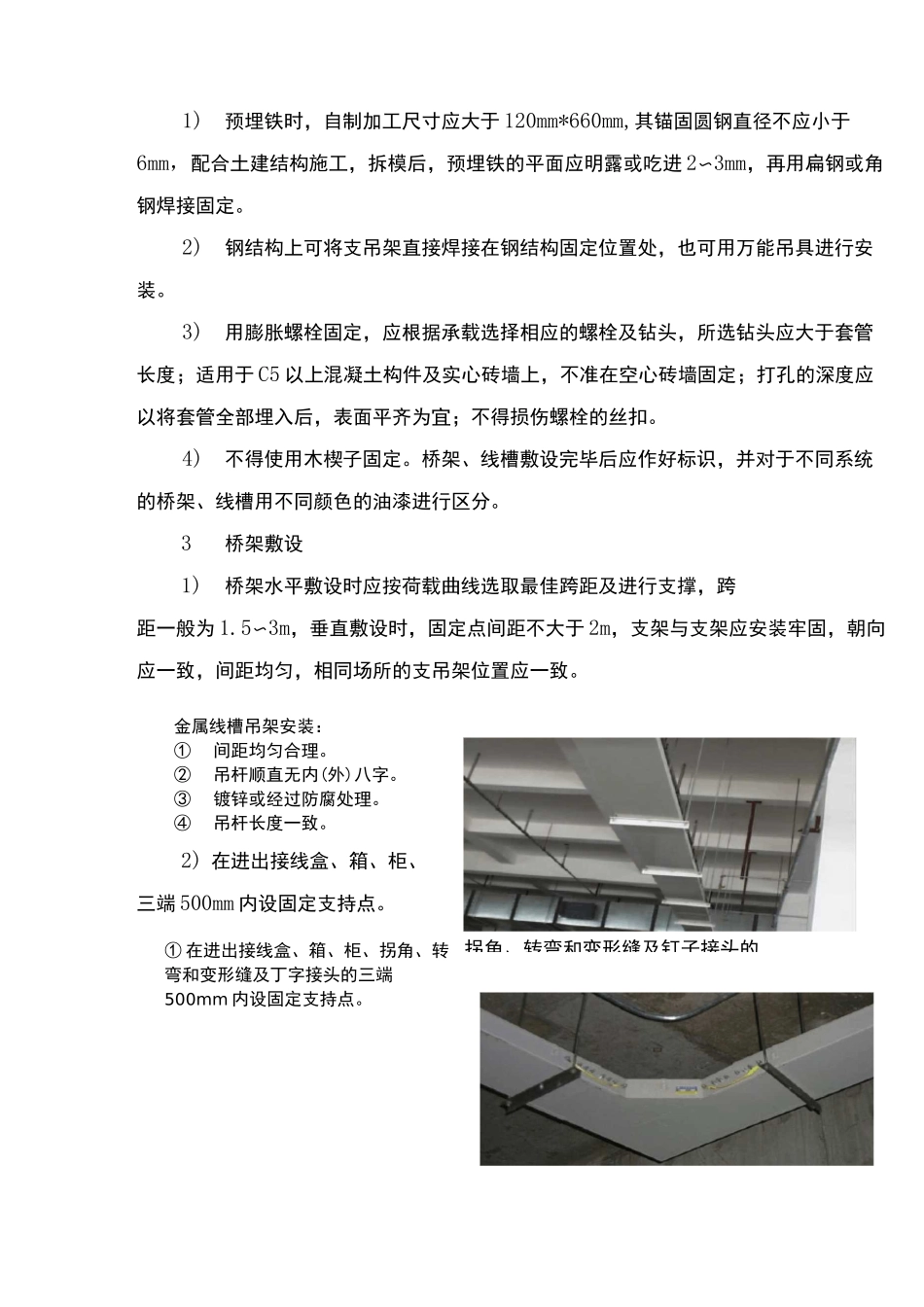

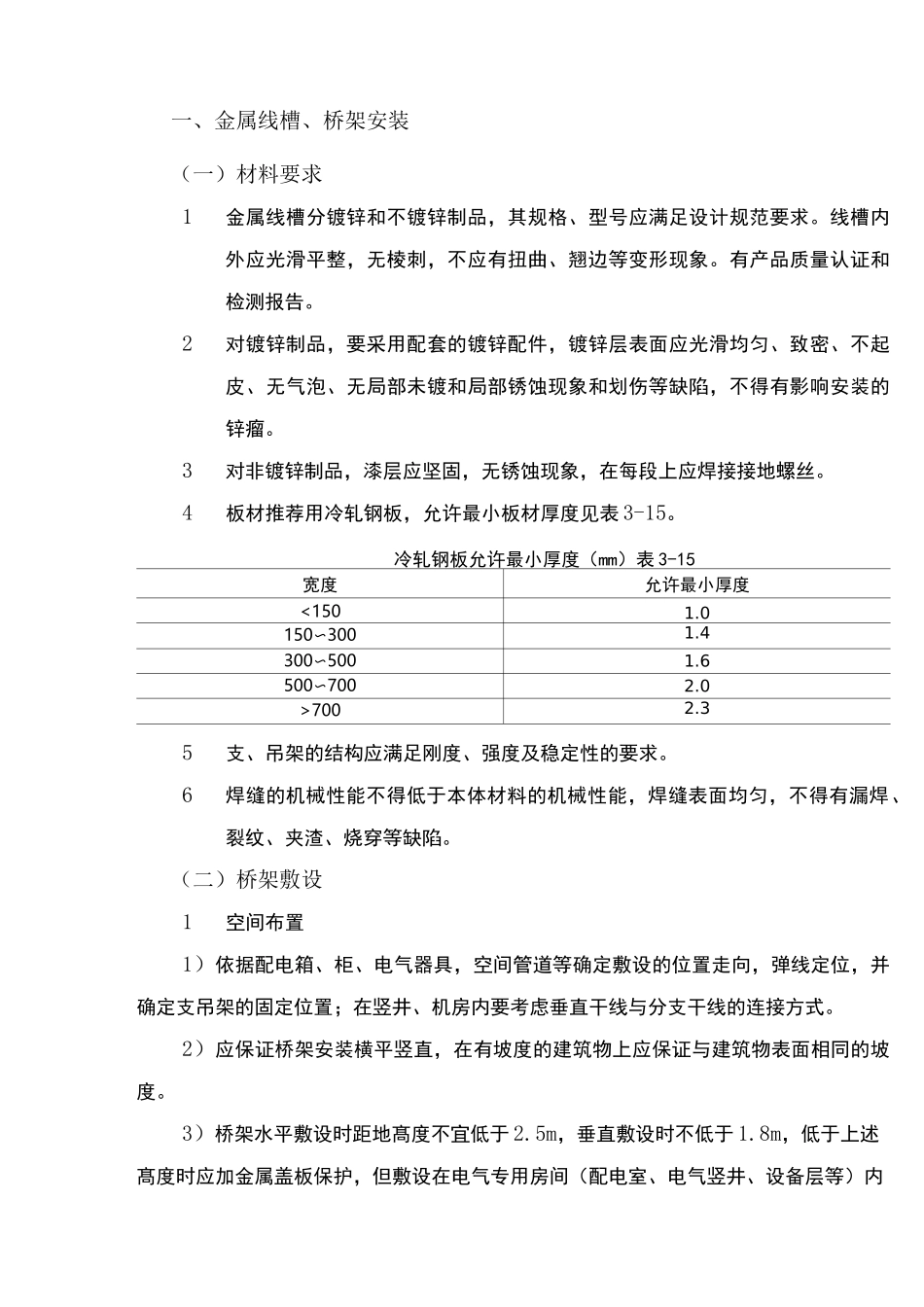

一、金属线槽、桥架安装（一）材料要求1金属线槽分镀锌和不镀锌制品，其规格、型号应满足设计规范要求。线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。有产品质量认证和检测报告。2对镀锌制品，要采用配套的镀锌配件，镀锌层表面应光滑均匀、致密、不起皮、无气泡、无局部未镀和局部锈蚀现象和划伤等缺陷，不得有影响安装的锌瘤。3对非镀锌制品，漆层应坚固，无锈蚀现象，在每段上应焊接接地螺丝。4板材推荐用冷轧钢板，允许最小板材厚度见表 3-15。冷轧钢板允许最小厚度（mm）表 3-15宽度允许最小厚度<1501.0150〜3001.4300〜5001.6500〜7002.0>7002.35支、吊架的结构应满足刚度、强度及稳定性的要求。6焊缝的机械性能不得低于本体材料的机械性能，焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿等缺陷。（二）桥架敷设1空间布置1）依据配电箱、柜、电气器具，空间管道等确定敷设的位置走向，弹线定位，并确定支吊架的固定位置；在竖井、机房内要考虑垂直干线与分支干线的连接方式。2）应保证桥架安装横平竖直，在有坡度的建筑物上应保证与建筑物表面相同的坡度。3）桥架水平敷设时距地髙度不宜低于 2.5m，垂直敷设时不低于 1.8m，低于上述髙度时应加金属盖板保护，但敷设在电气专用房间（配电室、电气竖井、设备层等）内线槽和金属管道在同样标高安装，线槽要敷设于管道上方绕行，其做法要注意：①线槽转角要平滑。②转角处吊架要符合要求。③和管道间距正确。除外。4）电缆托盘、桥架多层敷设时其层间距离为：控制电缆间不应小于 0.2m，电气电缆间不应小于 0.3m，弱电电缆与电气电缆间不小于 0.5m，如有屏蔽盖板可减少到0.3m，桥架上部距离顶棚或其他障碍物不应小于 0.3m。5）桥架与各种管道平行或交叉最小净距应符合表 3-16 的规定。桥架与各种管道的最小净距（m）表 3-16管道种类平行净距交叉净距一般工艺管道0.40.3易燃易爆气体管道0.50.5热力管道有保温层0.50.5无保温层1.01.06）尽量使用厂家配套的支吊架，在需要自制的场所，支吊架要统一预制，规格尺寸控制统一，焊接牢固，切口无卷边、毛刺，刷防锈漆；支吊架的规格不应小于扁铁 30mm*30mm，支吊架强度应能达到桥架的承载能力要求。2支吊架固定1)预埋铁时，自制加工尺寸应大于 120mm*660mm,其锚固圆钢直径不应小于6mm，配合土建结构施工，拆模后，预埋铁的平面应明露或吃进 2〜3mm，再用扁钢或角钢焊接固定。2)钢结构上可将支吊架直接焊接在钢结构固定位置处，...
