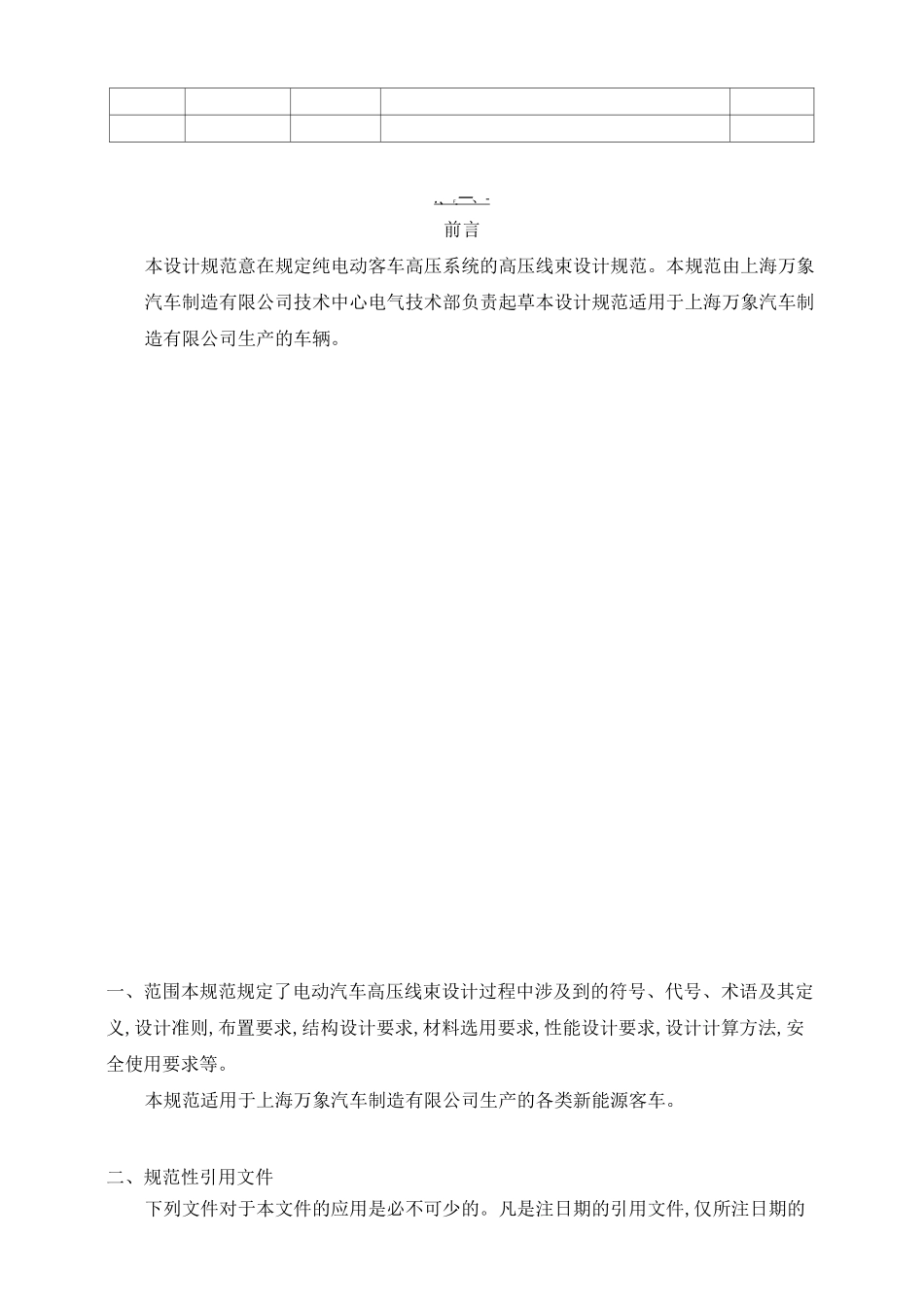

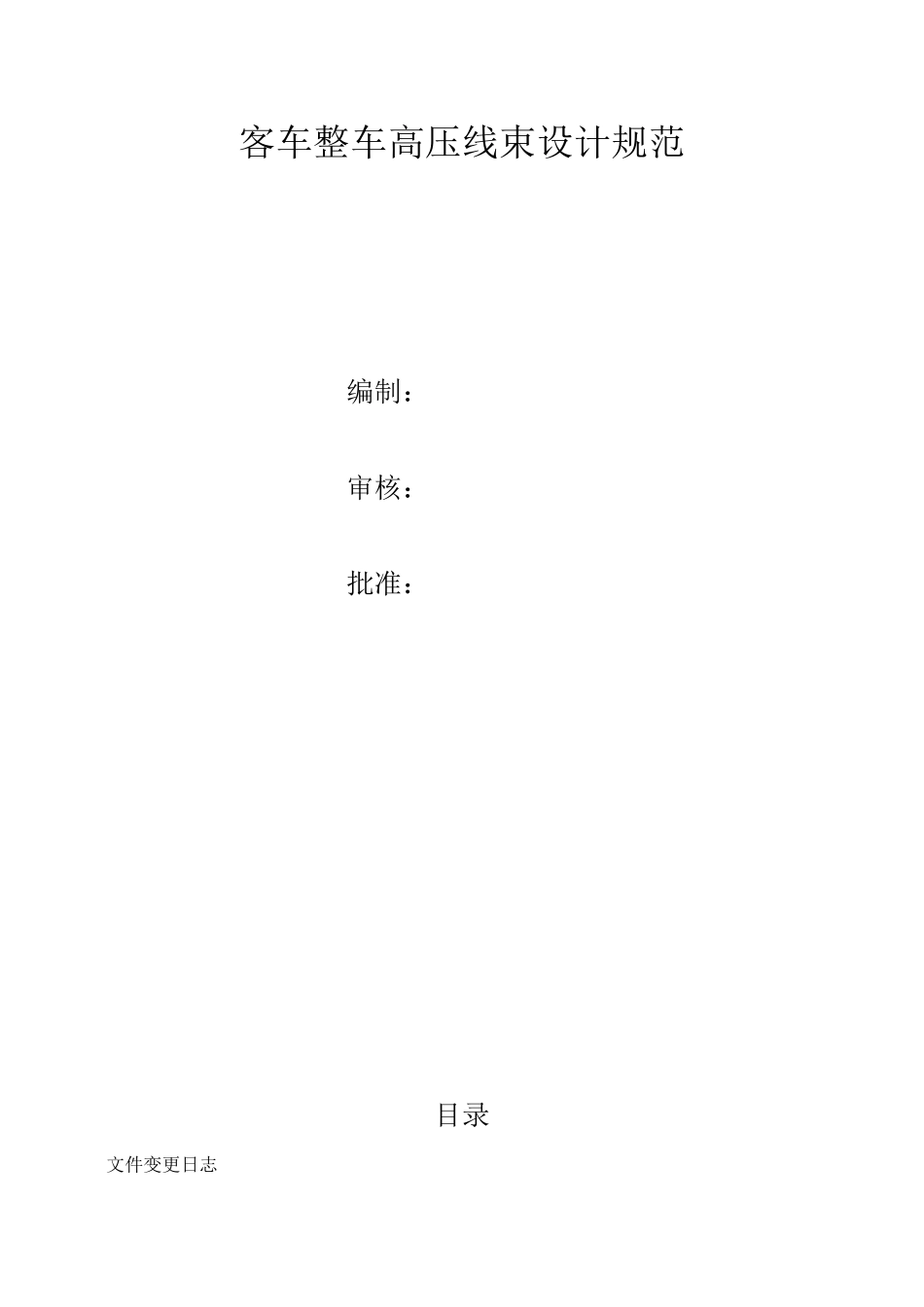

客车整车高压线束设计规范编制：审核：批准：目录文件变更日志\\、，一 、 - 前言文档变更日志版本日期编制变更理由/变更内容备注VI.120180713初稿. 、 F 一 、 - 前言本设计规范意在规定纯电动客车高压系统的高压线束设计规范。本规范由上海万象汽车制造有限公司技术中心电气技术部负责起草本设计规范适用于上海万象汽车制造有限公司生产的车辆。一、范围本规范规定了电动汽车高压线束设计过程中涉及到的符号、代号、术语及其定义,设计准则,布置要求,结构设计要求,材料选用要求,性能设计要求,设计计算方法,安全使用要求等。本规范适用于上海万象汽车制造有限公司生产的各类新能源客车。二、规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的\\版本适用于本文件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。GB/T2423.17 电工电子产品基本环境试验规程-盐雾试验GB4208 外壳防护等级（IP 代码）GB/T12528 交流额定电压 3kV 及以下轨道交通车用电缆GB14315 电力电缆导体用压接型铜、铝接线端子和连接管GB/T14691 技术制图字体GB/T18384.2 电动汽车安全要求第 2 部分功能安全和故障防护GB/T18384.3 电动汽车安全要求第 3 部分人员触电防护GB/T18487.1 电动车辆传导充电系统一般要求GB/T18487.2 电动车辆传导充电系统电动车辆与交流直流电源的连接要求GB/T18488.1 电动汽车车用电机及其控制器技术条件GB/T19596 电动汽车术语QC/T413 汽车电气设备基本技术条件Q/TEV100 整车产品图样及技术文件编号规则Q/TEV31306 电动汽车线束号编号规则Q/TEV31307 电动汽车动力系统线号编号规则SAEJ1654 高压电缆 HighVoltagePrimaryCableSAEJ1673 电动汽车高压电缆总成设计HighVoltageAutomotiveWiringAssemblyDesignSAEJ1742 道路车辆车载电线束高压连接-试验方法和一般性能要求 ConnectionsforHighVoltageOn-BoardVehicleElectricalWiringHarnesses-TestMethodsandGeneralPerformanceRequirements三、术语和定义3.1 工作电压在任何正常工作状态下，电气系统可能产生的交流电压（均方根值 rms）或直流电压的最高值（不考虑瞬时电压）。3.2 高压根据具体的电压等级，电动汽车的电压级别为 B 级。直流 DC60V
