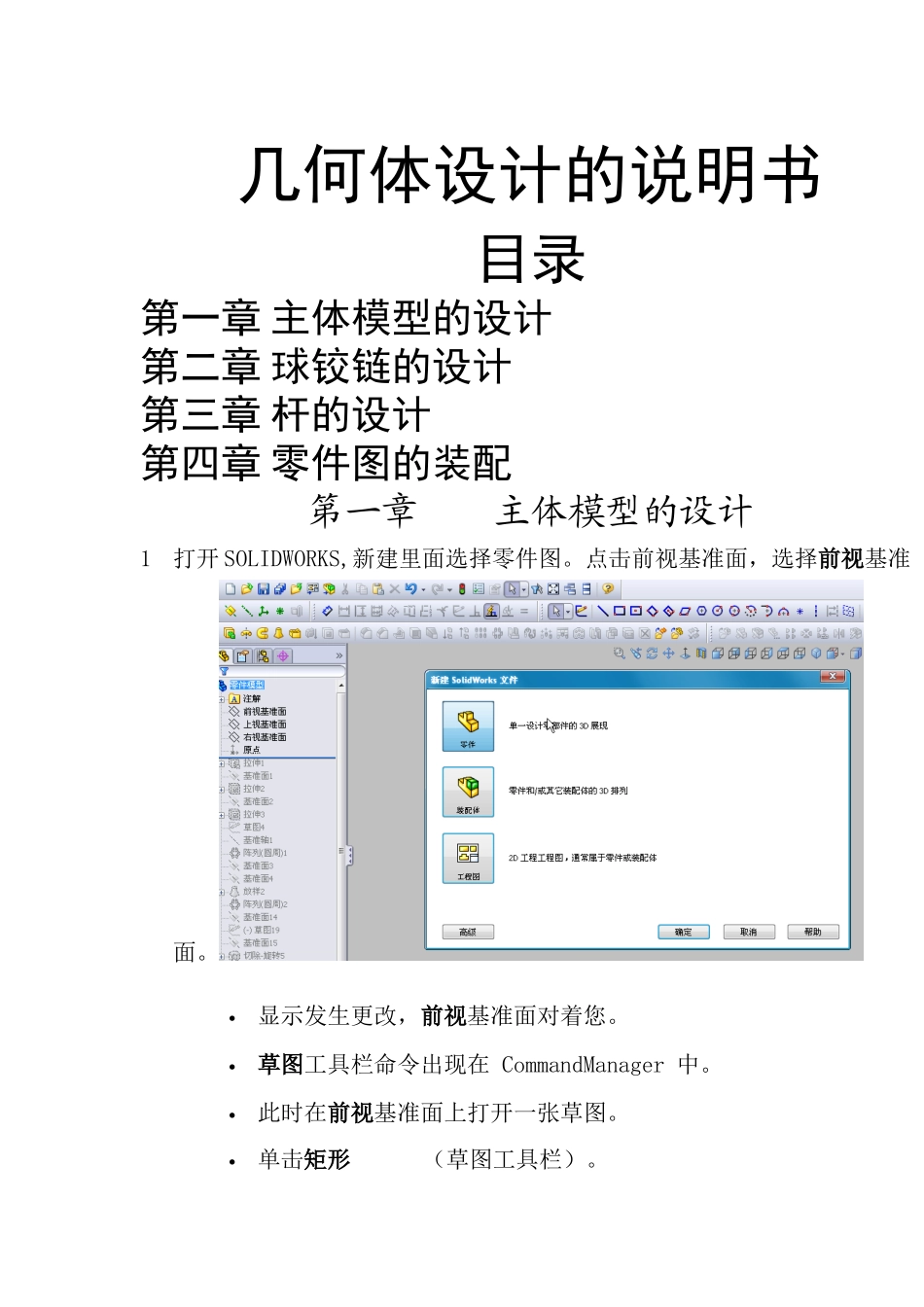

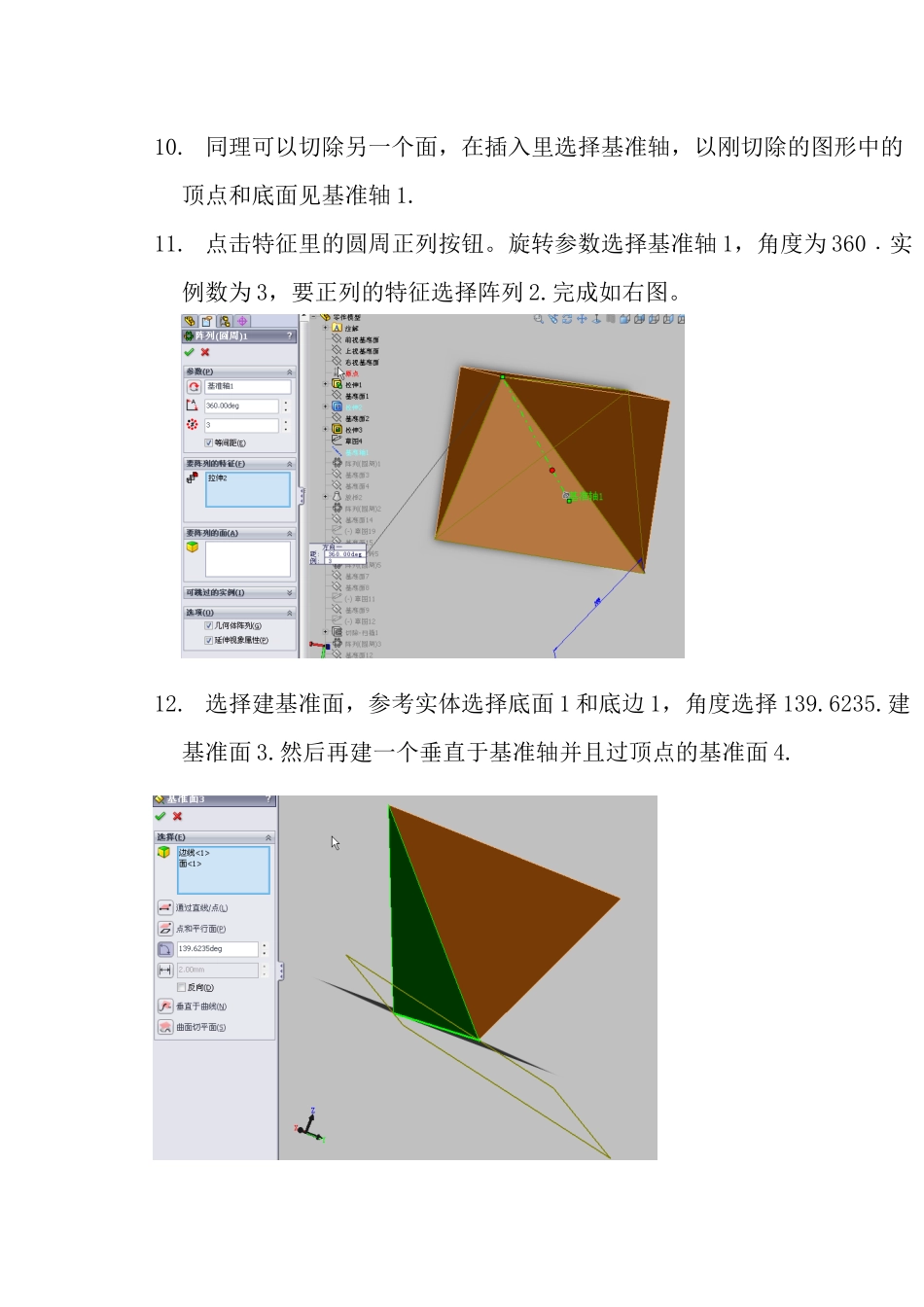

几何体设计的说明书目录第一章 主体模型的设计第二章 球铰链的设计第三章 杆的设计第四章 零件图的装配第一章 主体模型的设计1打开 SOLIDWORKS,新建里面选择零件图。点击前视基准面，选择前视基准面。显示发生更改，前视基准面对着您。草图工具栏命令出现在 CommandManager 中。此时在前视基准面上打开一张草图。单击矩形 （草图工具栏）。2 若想开始矩形绘制，在草图原点 的下方和左侧单击。3 移动指针。注意指针现在显示矩形的当前尺寸。4 若想完成矩形绘制，在草图原点的上面和左侧单击。您不必绘制精确尺寸。5 释放矩形工具。6. 点击刚画成的草图，使边长为 100.7. 点击退出草图。8. 选择拉伸，从（F）里选择草图基准面，方向一选择两侧对称，距离选择100。点击确认，就会完成矩形的绘制。9. 以矩形的三个顶点建基准面 1，点击正视于，然后选择草图绘制，绘制三条对角线组成的三角形。退出草图，点击特征菜单里的拉伸切除按钮。从10 从（F）里选择草图基准面，方向一为给定深度，距离选择 100.10. 同理可以切除另一个面，在插入里选择基准轴，以刚切除的图形中的顶点和底面见基准轴 1.11. 点击特征里的圆周正列按钮。旋转参数选择基准轴 1，角度为 360﹒实例数为 3，要正列的特征选择阵列 2.完成如右图。12. 选择建基准面，参考实体选择底面 1 和底边 1，角度选择 139.6235.建基准面 3.然后再建一个垂直于基准轴并且过顶点的基准面 4.13. 在基准面 3 上绘制一个底边为棱锥底边，高为 30 的等边三角形。退出草图。选择特征里面的放样按钮，轮廓选择草图 5 和棱锥顶点 1。点击确认，完成放样 2.14. 选择圆周正列按钮，旋转参数为基准轴 1，角度为 360，实例数为 3，正列的特征选择放样 2.完成如下图所示图形。15. 以顶点 1 底边终点 2，底边所对的顶点 3 建基准面 14，在基准面 14 上过顶点 3 做一条与棱边夹角为 72.64.的辅助线 1。16. 建基准面 15，选择垂直于曲线，选择里选择线 1 和顶点 3.，然后在基准面 15 上绘制一个圆心为顶点 3，半径为 6 的圆，和一条直径。点击草图绘制里面的圆命令。绘制出圆，然后点击直线命令绘制出直径。选择剪切命令，选择剪切到最近端，剪切掉半个圆，退出草图。17. 选择插入菜单里面的子菜单切除，选择旋转切除，参数选择如下18. 打开特征菜单里面的圆周正列，在复选框里面选择旋转参数为基准轴1，角度为 360，实例数为...
