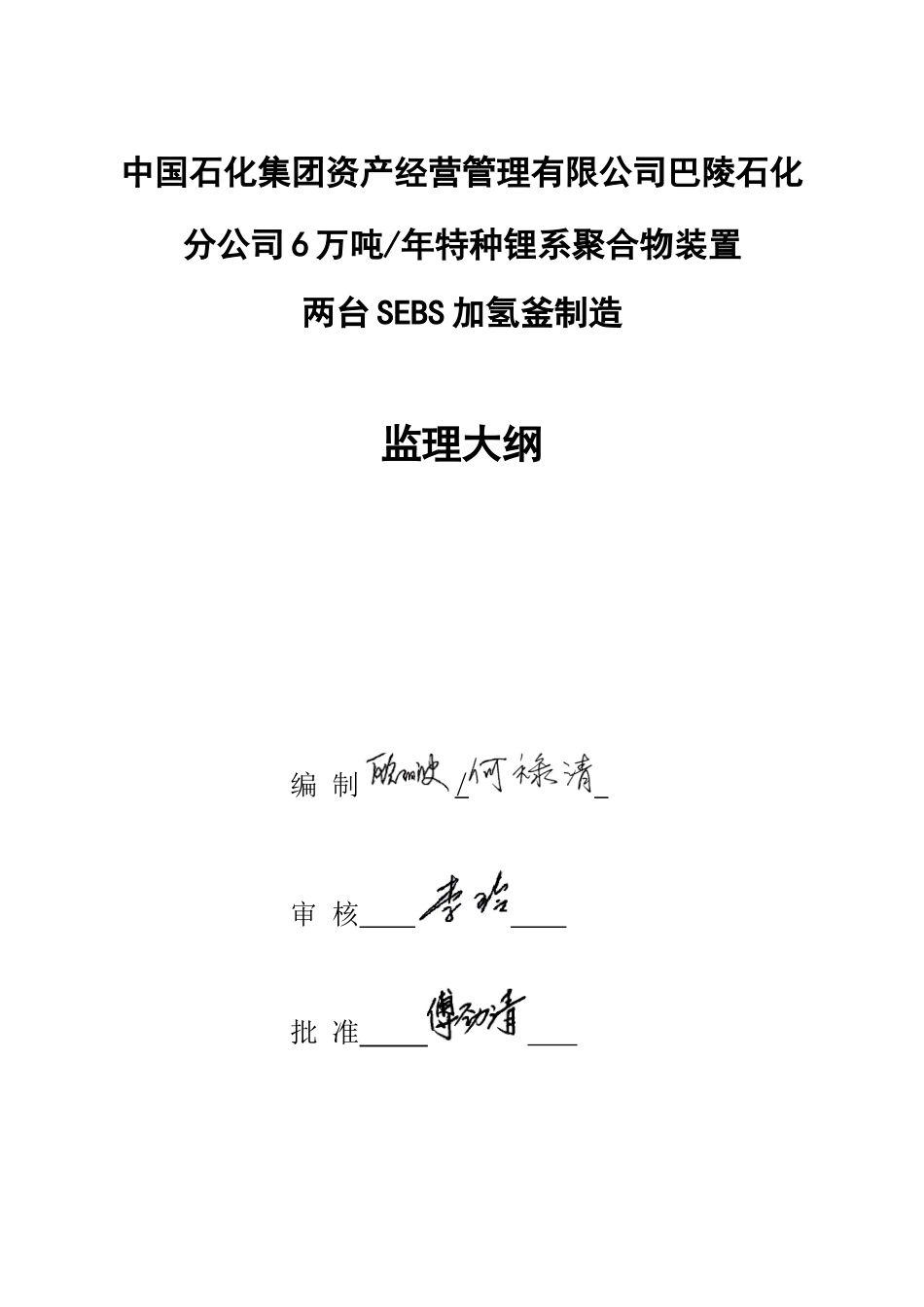

中国石化集团资产经营管理有限公司巴陵石化分公司 6 万吨/年特种锂系聚合物装置两台 SEBS 加氢釜制造监理大纲编 制/ 审 核 批 准 湖南湘特设备工程监理咨询中心二 O 一一年七月巴陵石化分公司 6 万吨/年特种锂系聚合物装置两台 SEBS 加氢釜制造监理大纲一、项目简介1、根据中国石化集团资产经营管理有限公司巴陵石化分公司橡胶事业部技术改造项目 6 万吨/年特种锂系聚合物装置设备订货需求，关键设备 R-2952A/B 两台 VN＝80m3加氢釜需要进行制造阶段的质量和进度控制监造。该项目设备由湖南百利工程科技有限公司设计，制造单位为岳阳岳化机械有限责任公司。为了保证该项目的顺利实施，加强对该项目制造过程的监督和管理，保证设备的内在质量、投资效益和进度目标。受中国石化集团资产经营管理有限公司巴陵石化分公司橡胶事业部的委托，湖南湘特设备工程监理咨询中心对该项目制造阶段的质量进行监理。2、设备交货日期：按设备采购合同（2011.8.10）及业主书面函件。二、监理工作范围2.1 设备名称、位号及技术参数见下表：序号设备名称设备位号规格型号主体材料容器类别数量（台）设计图号1加氢釜R-2952A/BDN3800×12 H ＝7000 （ 内 冷 、 搅拌、立式）Q345R/内冷管 20Ⅲ2Y5987-2000X-B-R02T2.2 设备制造标准和要求2.2.1 设备的制造单位应具有相应资质；2.2.2 设备的制造严格按照业主提供的设计蓝图，并符合 TSG R0004-2009《固定式压力容器安全技术监察规程》、GB150-1998《钢制压力容器》和 HG/T20569-94《机械搅拌设备》、JB/T4709-2000（全焊透工艺）以及压力容器相关标准要求。2.2.3 承压的所有 A、B 类焊接接头按筒体和夹套分别进行不同比例的的射线检测：筒体（包括人孔）进行 100%射线检测，按 JB/T4730.2-2005, 技术等级 AB,合格标准 II 级；夹套筒体进行≥20%射线检测，按 JB/T4730.2-2005, 技术等级 AB,合格标准 III 级。所有 C、D 类焊接接头外观检验合格后按设计图纸特殊要求进行 100%磁粉检测，按 JB/T4730.4-2005 标准 I 级合格 。2.3 带外夹套和内置冷水列管的釜体是本设备制造质量控制的难点，应作为重点监造内容。2.4 设备范围：除整套搅拌系统由专业厂家提供外，设备图纸中釜体、配对法兰、垫片、刚性环支座、铭牌及铭牌座、运输时需要的防护设施、文件资料等。三、监理工作内容1、设备材料及配套件采购监理的主要内容包括：（1）根据设备设计图纸和采购合同技术协...
