机械制造基础课程设计后钢板弹簧吊耳的加工工艺VIP专享VIP免费

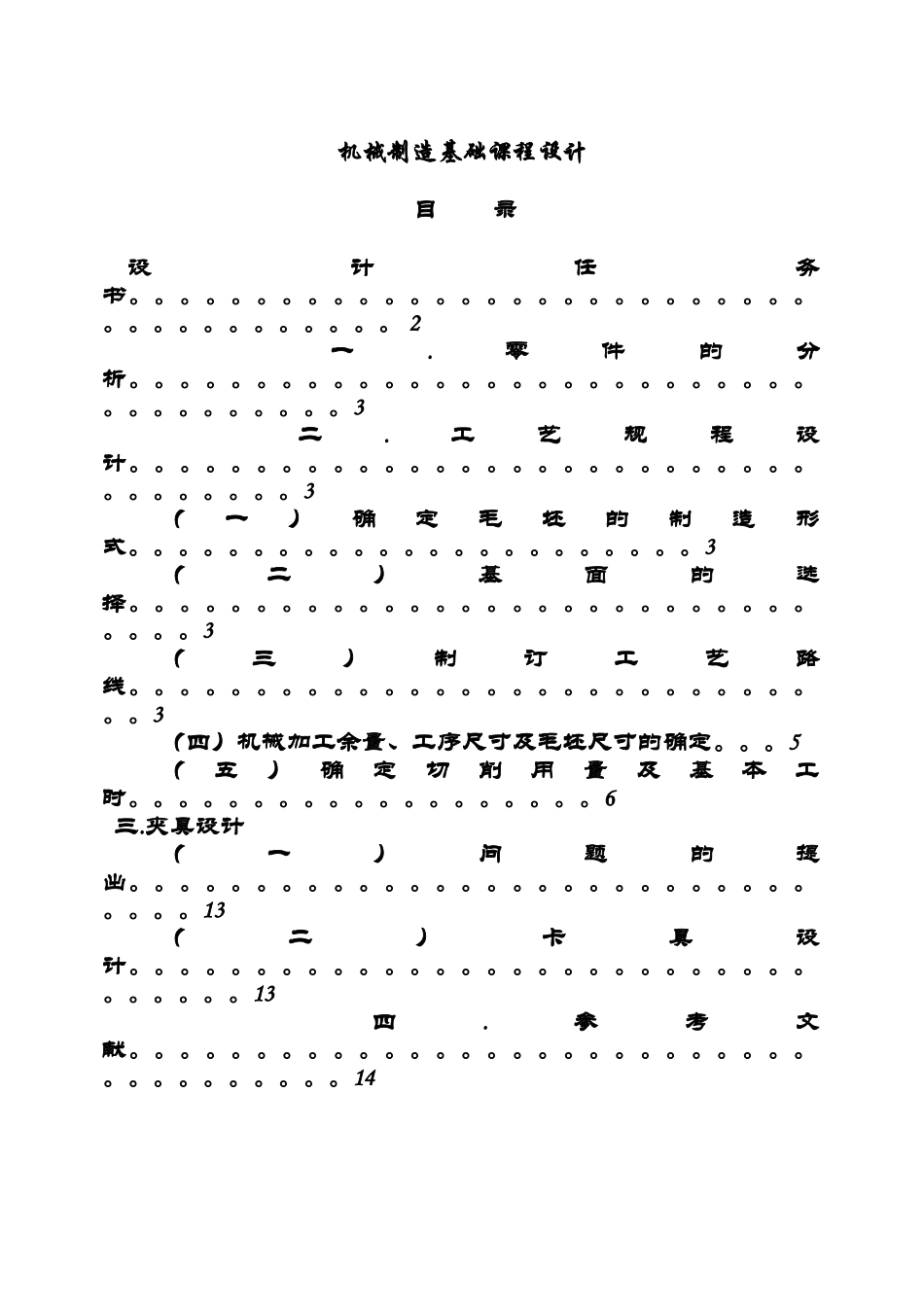

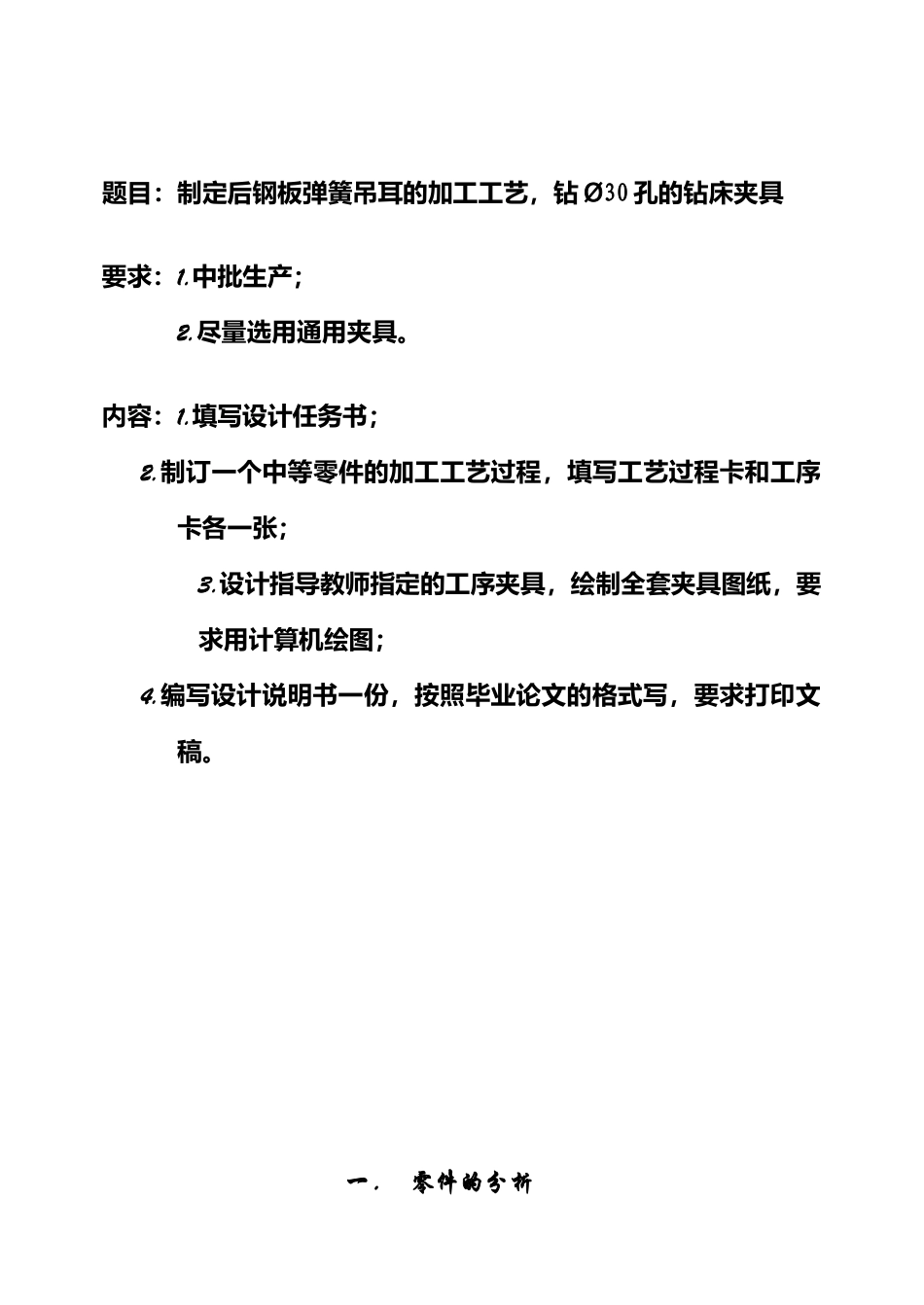

机械制造基础课程设计 目 录设计任务书。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 2 一.零件的分析。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 二.工艺规程设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3（一）确定毛坯的制造形式。。。。。。。。。。。。。。。。。。。。。。。3（二）基面的选择。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3（三）制订工艺路线。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3（四）机械加工余量、工序尺寸及毛坯尺寸的确定。。。5（五）确定切削用量及基本工时。。。。。。。。。。。。。。。。。。。6 三.夹具设计（一）问题的提出。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。13（二）卡具设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。13 四.参考文献。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。14题目：制定后钢板弹簧吊耳的加工工艺，钻30Ø孔的钻床夹具要求：1.中批生产；2.尽量选用通用夹具。内容：1.填写设计任务书； 2.制订一个中等零件的加工工艺过程，填写工艺过程卡和工序卡各一张；3.设计指导教师指定的工序夹具，绘制全套夹具图纸，要求用计算机绘图； 4.编写设计说明书一份，按照毕业论文的格式写，要求打印文稿。一． 零件的分析零件的工艺分析后钢板弹簧吊耳共有三组加工表面，现分述如下：1）以37Ø0+0.05mm 孔为中心的加工表面这一组加工表面包括：一个37Ø0+0.05mm 的孔，尺寸为 76−0.6+0.2mm 的与37Ø0+0.05mm 孔相垂直的平面，其中主要加工表面为37Ø0+0.05mm 的孔；2）以30Ø0+0.045mm 孔为中的加工表面这一组加工表面包括：两个30Ø0+0.045mm 的孔，以及尺寸为 770+0.074与两个30Ø0+0.045mm 孔相垂直的内平面，以及两个孔的外表面；3）以10.5mmØ孔为中心的加工表面这一组加工表面包括：两个10.5mmØ的孔一．工艺规程设计（一）确定毛坯的制造形式 零件材料为 35 钢，考虑到该零件在汽车中的受力并保证零件的工作可靠性，零件为中批生产，因此，毛坯可采用模锻成型（二）基面的选择基准面选择是工艺规程设计中的重要工作之一。基面选择的正确与合理，可以使加工质量得到保证，生产效率得以提高。否则，加工工艺过程中会问题百出...
